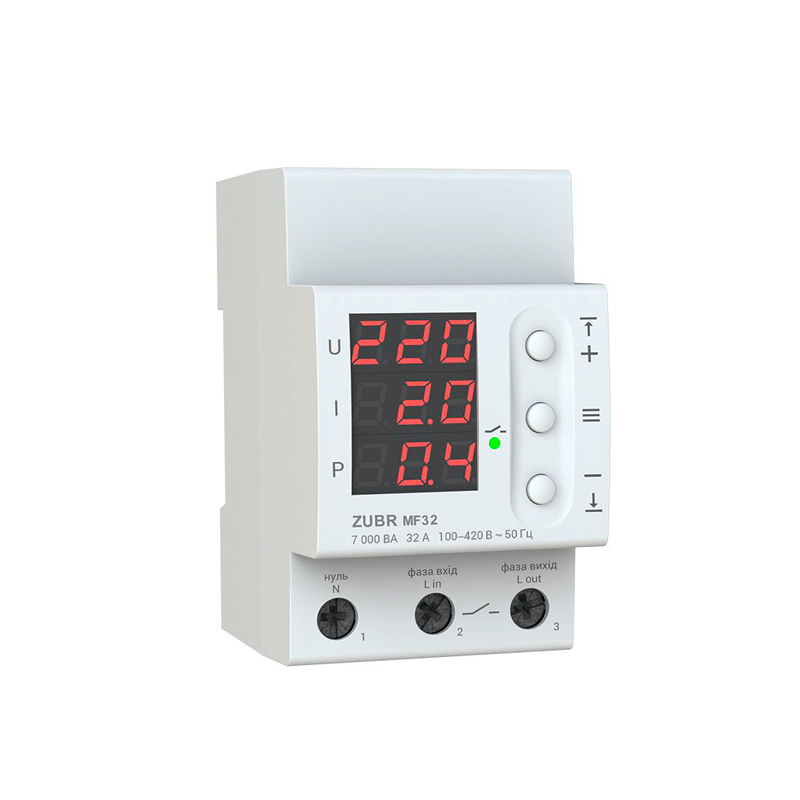

Многофункциональное реле ZUBR MF 32

Average: 9 (1 vote)
Категория:

Многофункциональное реле ZUBR MF 32 предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью вы можете ограничивать уровень электропотребления всего дома

Устройство и принцип действия

Реле действует по принципу отсекателя: при превышении установленных значений - отключает нагрузку.Реле возобновит подачу нагрузки через установленное время после окончания аварийной ситуации и стабилизации напряжения в сети. Вы можете настроить время задержки подачи нагрузки от 3 до 600 с. Для чувствительного к частым включениям/выключениям питания оборудования (холодильники, кондиционеры и др.) мы рекомендуем устанавливать значение задержки на 120-180 с. Вы можете настроить задержку выключения нагрузки при безопасном превышении потребления тока и активной мощности. Диапазон времени задержки составляет от 0 до 240 с. Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).

Реле ZUBR MF 32 обеспечивает высокий уровень точности измерения уровня напряжения, тока и активной мощности благодаря использованию алгоритма True RMS. Но вы можете скорректировать отображение этих параметров согласно вашему контрольному устройству.

Корпус устройства изготовлен из негорючего поликарбоната. Также реле оснащено термодатчиком, который защищает от перегрева. Многофункциональное реле устанавливается в распределительный щиток на стандартную DIN-рейку. Ширина устройства составляет всего 53 мм

Управление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки. Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.

Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.

Технические характеристики
Параметры Значения
Ток, А 32
Способ монтажа на DIN-рейку
Количество фаз 1 ф. (230 Вольт)
Термозащита есть
TrueRMS: есть
Проф. задержка отключения: есть
Нижний предел напряжения 120-210 В
Верхний предел напряжения 220-280 В
Номинальная мощность нагрузки 7 000 ВА
Время отключения нагрузки при снижении напряжения 176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
Время отключения нагрузки при превышении напряжения свыше 264 В - 0,04 с, 220-264 В - 0,5 с
Основной предел тока 0,1-32 А
Ограничение активной мощности 0,1-7 кВт
Точность измерения силы тока ±0,1 А ±2 %
Номинальный ток нагрузки 32 А (макс. 40 А в течение 10 мин.)
Время задержки включения нагрузки 3-600 с
Время задержки выключения нагрузки 0-240 с
Тип реле электромагнитное
Напряжение питания 100-420 В
Сечение провода не более 16 мм²
Масса 0,21 кг ±10 %
Габаритные размеры 53 х 85 х 70 мм
Количество комбинаций под нагрузкой, не менее 100 000 циклов
Количество комбинаций без нагрузки, не менее 1 000 000 циклов
Степень защиты по ГОСТ 14254 IP20
Мощность, ВА 5 001 - 7 000

В стандартный набор поставки реле ZUBR MF 32 входит:

  • гарантийное свидетельство,
  • гарантийный талон,
  • технический паспорт,
  • инструкция,
  • упаковочная коробка.
