Реле ТДСЭ 403 541.001-М-2

Документация:

Паспорт(685.39 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

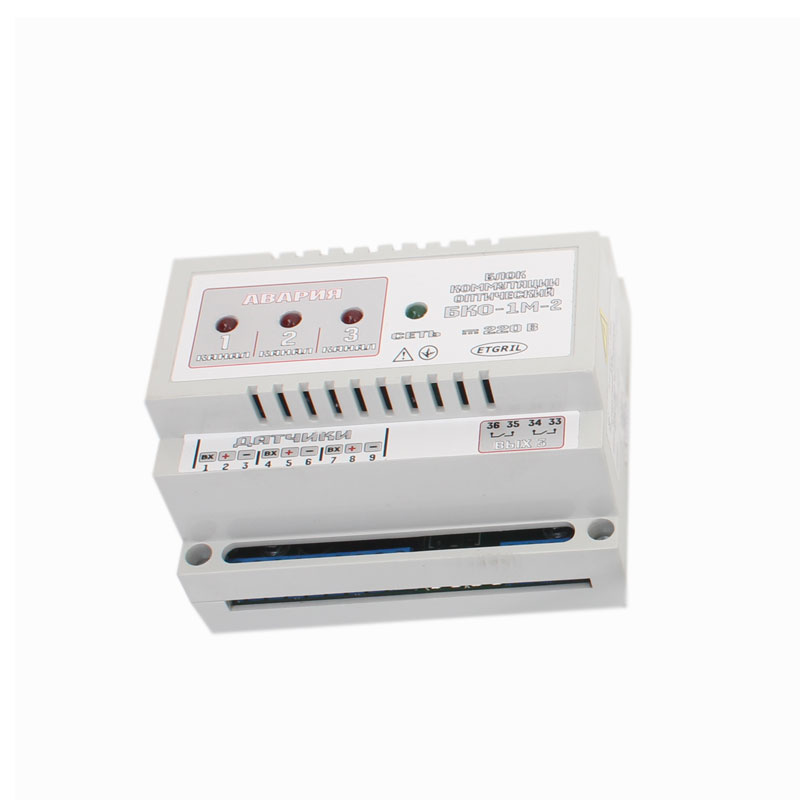

Реле ТДСЭ 403 541.001-М-2 является комплектующей частью и входит в состав блока коммутации БКО-1М.

Устройство и принцип действия

Блок коммутации оптический состоит из электронного реле и датчика. К электронному реле ТДСЭ 403 541.001-М-2 могут подключаться от одного до трех датчиков.

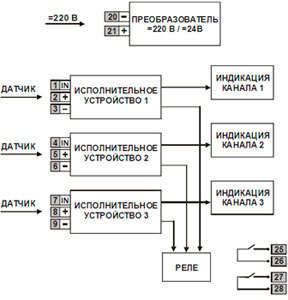

В исполнении 1 - коммутационное реле срабатывает от одного из трех исполнительных устройств. Светодиоды, установленные на реле, позволяют определить от какого датчика произошло срабатывание блока.

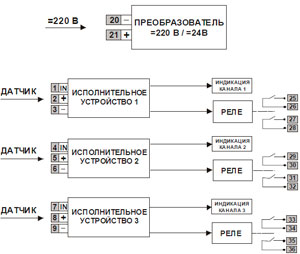

В исполнении 2 - каждое из трёх коммутационных реле срабатывает от исполнительного устройства в своём канале независимо от других каналов. Светодиоды, установленные на реле, позволяют определить в каком из каналов произошло срабатывание датчика.

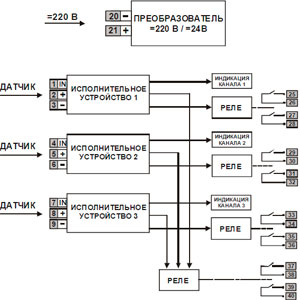

В исполнении 3 - каждое из трёх коммутационных реле срабатывает от исполнительного устройства в своём канале независимо от других каналов. Также срабатывает дополнительное реле от любого из трех исполнительных устройств. Светодиоды, установленные на реле позволяют определить в каком канале произошло срабатывание датчика.

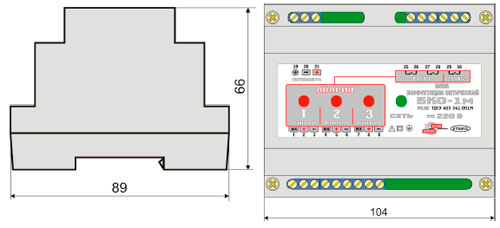

Преобразователь постоянного напряжения 220 В - 24 В постоянного напряжения используется для питания цепей электронного реле. Электронное реле предназначено для установки на DIN-рейку.
