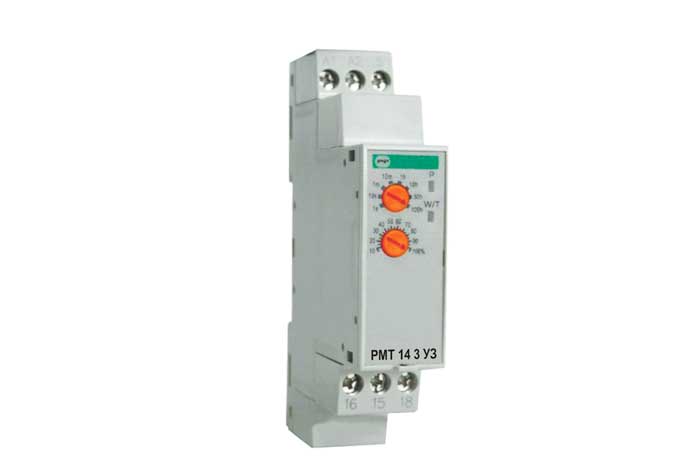

Реле РМ Т 14 3

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РМ Т 14 3 - это прибор, который позволяет совершать отключение пользователей с задержкой времени.

Область применения

Реле широко используется в схемах автоматизации и управления оборудованием.

Принцип действия

Подключение устройства РМ Т 14 3 производиться в соответствии с принципиальной схемой. Переключать функции и производить задержку времени можно только при отключенном питании.

Параметры устанавливаются на передней панели при помощи отвертки.Верхним регулятором проводиться установка задержки времени «грубо», нижним – «точно».

После установки параметров, при подаче напряжения на реле загорается светодиод «Р». Во время работы реле в режиме отсчета времени мигает светодиод «W/T». Повторное включение реле может быть осуществлено не раньше, чем через 200мсек после отключения.

Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 24 - 220
Частота сети, Гц 50 - 60
Диапазоны времени срабатывания(8диапазонов) 0,1 сек - 100 часов
Визуальный контроль работы таймера светодиодный
Коммутационый ресурс(количесво циклов вкл/выкл) 1х105
Точность установки времени 5%
Точность повторения, 0,2%
Повторное включение, не раньше чем через, мсек 200
Номинальный ток нагрузки контактов, А
  • 240 В
  • 380 В
1,5
0,95
Степень защиты IP20
Диапазон рабочих температур, оС от - 5 до + 40
Крепеление на DIN-рейку 35х7,5
