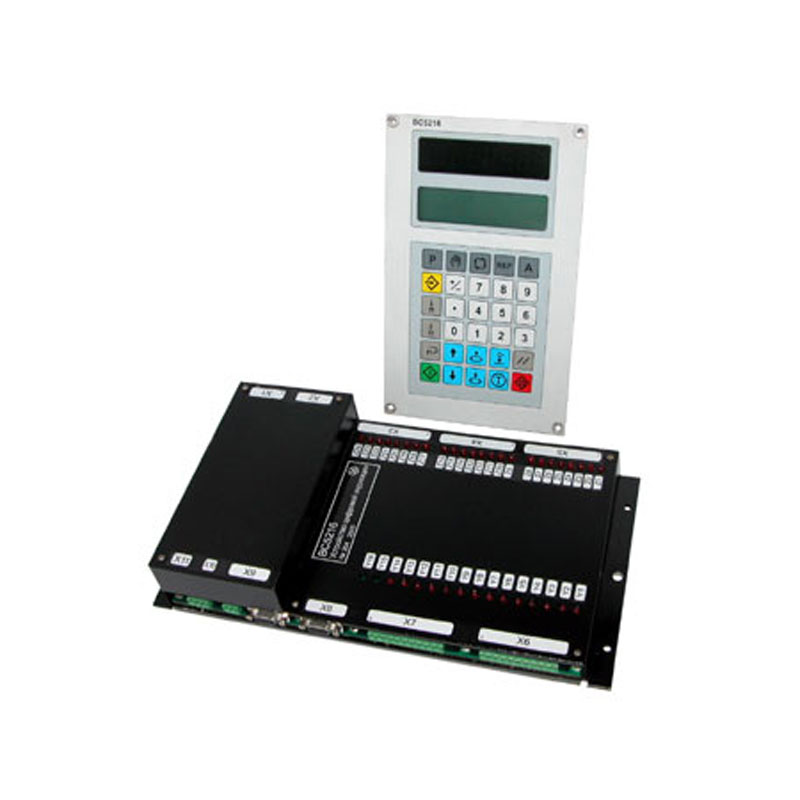

Устройство цифровой индикации ВС5216 – это прибор, который позволять измерять перемещение по одной оси координат при помощи первичных фотоэлектрических измерительных преобразователей (ИП) перемещения типа ЛИР-5, ЛИР-158, ЛИР-7, ДФ-20, ВЕ-164, ВЕ-178А5. Также могут быть использованы другие преобразователи, которые имеют идентичные характеристики.

Также устройство ВС5216 может использоваться в качестве индикации положений подвижных механизмов в станках или других машин, может управлять приводом подачи при перемещение данных механизмов и применяться в роли специализированного дополнительного комплектующего изделия в системе полуавтоматического или автоматического контроля перемещений.

  • Устройство индикации состоит из 2 блоков – блок обработки информации и пульт управления.
  • Оба блока связаны друг с другом при помощи интерфейсного канала.
  • При помощи пульта управления обеспечивается программирование всех режимов и параметров.
  • Обработка сигналов с первичных преобразователей осуществляется с помощью блока обработки информации. Также он формирует выходные команды для заданной программы.
  • На пульте управления располагается клавиатура, светодиодное индикаторное табло и жидкокристаллическое индикаторное табло.
  • Габаритные размеры пульта управления составляют 152 * 247 * 38 миллиметров.
  • Размеры блока управления – 340 * 182 * 60 миллиметров.
  • По желанию заказчика, в комплект поставки прибора могут быть включены кабели связи между измерительными преобразователями и устройством индикации. При этом длина кабелей зависит от требований самого заказчика.
  • К УЦИ ВС5216 могут быть подключены внешние входные и выходные команды при помощи разъемов, которые не требуют пайки.
  • Также, по желанию заказчика, есть возможность поставки выносного индикаторного табло.

Пример схемы подключения внешних входных команд к устройству ВС5216

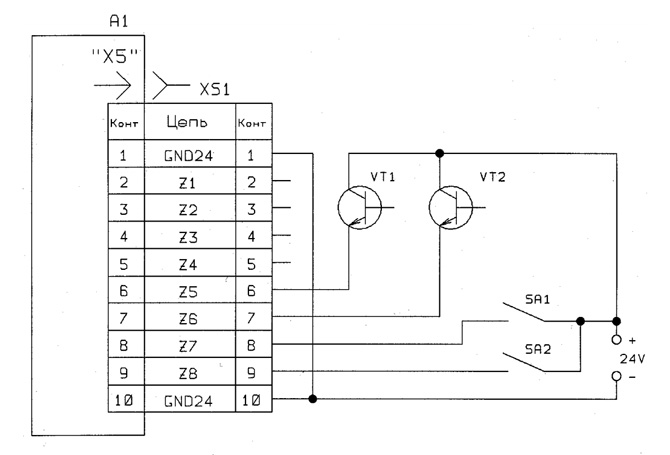

Рис.1 - пример схемы подключения внешних входных команд к ВС5216

  • А1 - устройство цифровой индикации.
  • XS1 - соединитель ЗИП.
  • VT1, VT2 - внешние транзисторные ключи входных команд.
  • SA1, SA2 - внешние (сухие) контакты входных команд.

Пример схемы подключения внешних электрических цепей электроавтоматики станка к выходным командам устройства ВС5216

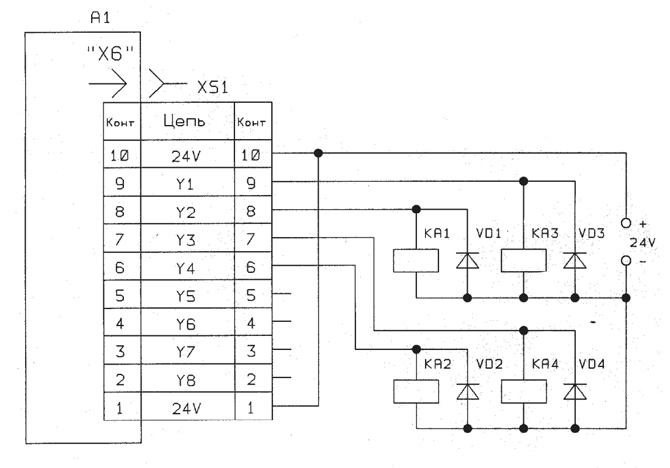

Рис.2 - пример схемы подключения внешних электрических цепей электроавтоматики станка к выходным командам устройства индикации ВС5216

  • А1 - УЦИ.
  • XS1 - соединитель ЗИП.
  • VTD1, VD2 - помехоподавляющие диоды (для нагрузки постоянного тока).
  • KA1 - KA4 - внешняя нагрузка выходных команд.
