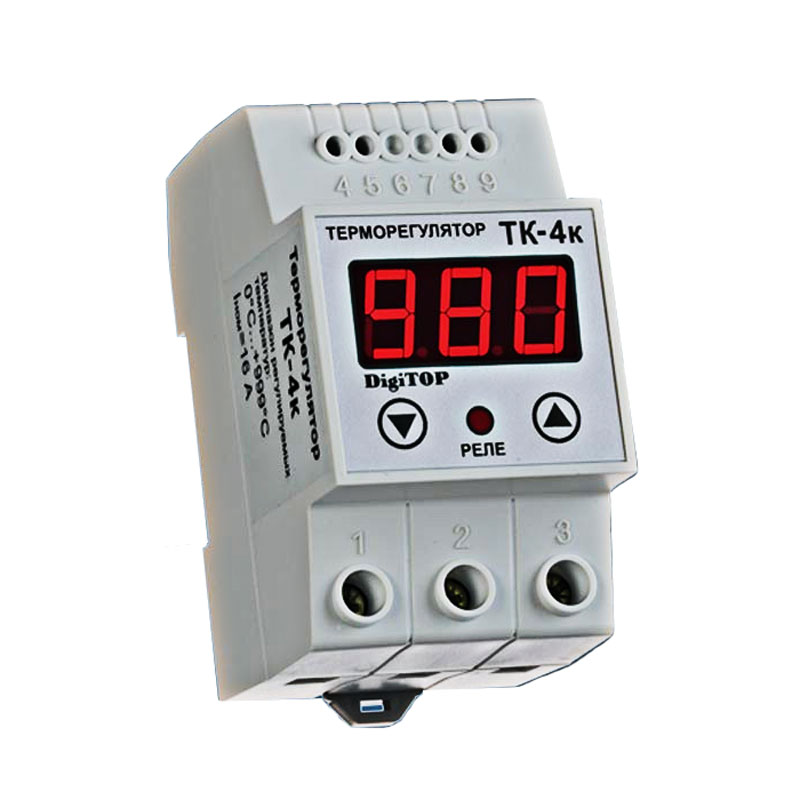

Терморегулятор ТК-4к

Одноканальный терморегулятор ТК-4к позволяет стабилизировать температурный режим объекта на заданном пользователем уровне. Для отображения текущей температуры и значений изменяемых параметров используется цифровой светодиодный индикатор.

Назначение терморегулятора ТК-4К

Терморегулятор ТК-4к используется в качестве устройства, управляющего режимом работы нагревательного оборудования:

  • камеры горения,
  • электропечи,
  • печи муфельной,
  • «теплого пола» и др.

Термодатчиком служит хромель-алюмелевая термопара, чем объясняется широкий рабочий температурный диапазон терморегулятора.

Устройство и работа

Количество тепла, полученное датчиком температуры в контрольной точке, преобразуется в цифровой информационный код, передаваемый электрическими сигналами на вход микроконтроллера. После сравнения полученных данных и параметров, заданных пользователем, микроконтроллер переключает исполнительное реле в необходимое состояние.

Пользователь может изменять значения контрольной температуры и гистерезиса. Для этого предназначены две кнопки, расположенные на передней панели, ниже индикатора. Текущие значения этих параметров хранятся в энергонезависимой памяти. При нагреве объекта до контрольной температуры производится отключение нагрузки (термоэлемента). Включение нагрузки происходит после остывания объекта до температуры, меньшей контрольной на величину гистерезиса.

Между кнопками размещен светодиод, сигнализирующим загоранием о подключении нагрузки (контакты реле замкнуты). Для коммутации нагрузки с током потребления более 16А и нагрузки реактивного типа следует использовать дополнительное реле.

Для монтажа терморегулятора ТК-4к используются монтажные рейки стандарта DIN. Ширина корпуса прибора 51мм (рассчитана на 3 модуля).

Если требуется установка терморегулятора во влажном помещении, то делать это следует в монтажный ящик со степенью защиты не хуже IP55.

Терморегулятор ТК-4к имеет настройки для работы:

Параметр

Значение

Пределы по измерению температуры

(0÷+999)°C

Пределы по регулировке температуры

(0÷+999)°C

Дискретность индикатора

1°C

Измерительная погрешность

<3°C

Ширина температурного гистерезиса

(1÷20)°C

Предельная токовая нагрузка реле

16А (250В)

Предельная мощность коммутируемой нагрузки

3,5кВт

Питающее переменное (50Гц) напряжение

(220±22)В

Потребляемая мощность

<5Вт

Степень защиты

IP20

Класс электрозащиты

2

Размер

51х64х90мм
