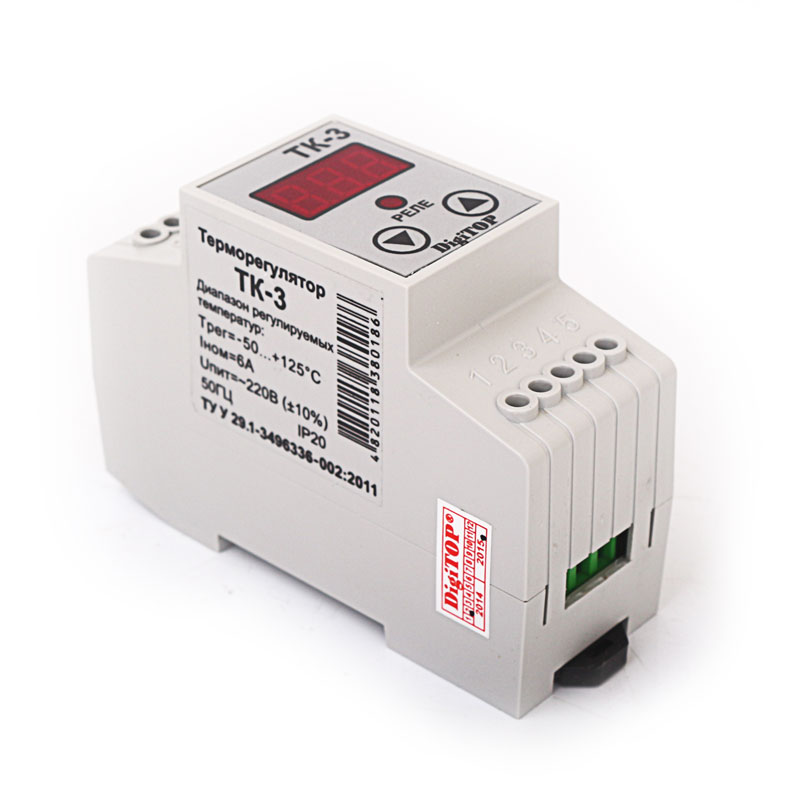

Терморегулятор ТК-3

Терморегулятор ТК-3 является электронным устройством для стабилизации температуры в контрольной точке объекта в требуемом температурном диапазоне, который определяется заданной температурой и шириной гистерезиса.

Назначение датчика температуры ТК-3

Прибор позволяет поддерживать требуемый температурный режим объекта путем контроля его термодатчиком в определенной точке. Для отображения текущей температуры и значений настраиваемых параметров используется 3-разрядный светодиодный индикатор.

Устройство и работа

Терморегулятор предназначен для работы совместно с цифровым температурным датчиком DS18B20, сигнал от которого поступает на вход микроконтроллера. После сравнения текущей температуры объекта с параметрами, введенными пользователем, производится переключение исполнительного реле в требуемое состояние. При активной мощности нагрузки более 3,5кВт, а также при ее реактивном характере, следует использовать дополнительное реле (контактор).

Для выбора и изменения пользовательских параметров используются кнопки, расположенные под индикатором. Между ними выведен светодиод – сигнализатор нахождения контактов реле в замкнутом состоянии.

В процессе эксплуатации терморегулятора ТК-3 правильность функционирования датчика температуры может быть нарушена. Об этом сигнализирует буквенный код, выводимый индикатором:

• «ОБР.» – отсутствие датчика (обрыв цепи),
• «З.С.» – несоблюдение полярности подключения (короткое замыкание),
• «сгс» – некорректные информационные данные.

Термодатчик может находиться на расстоянии до 200 метров от терморегулятора ТК-3. Электрическое соединение между ними в этом случае следует выполнить проводом «витая пара», избегая при этом соседства с силовыми электролиниями.

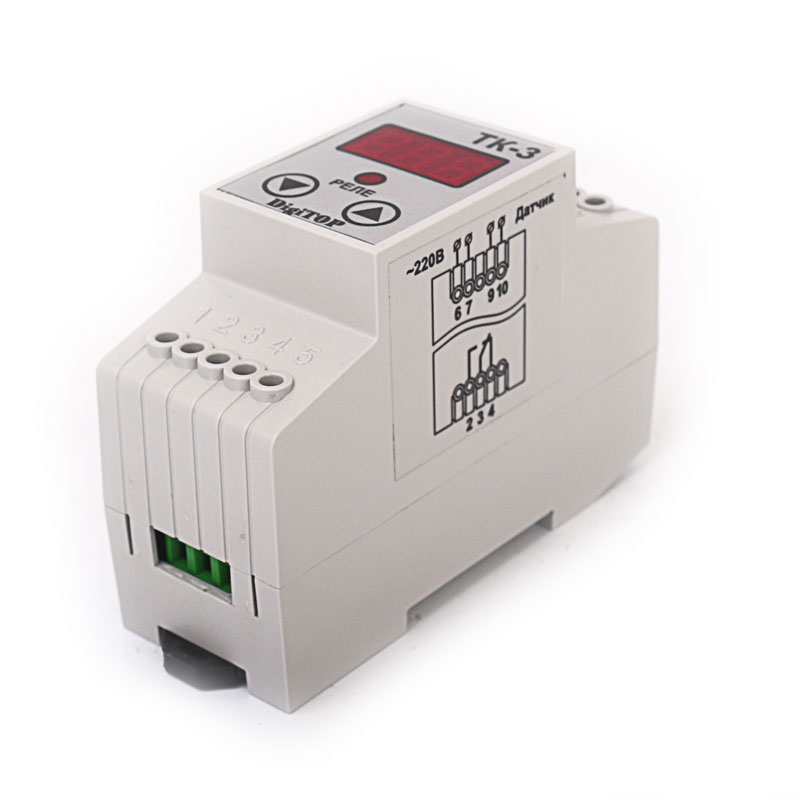

ТК-3 монтируется на стандартную рейку DIN, занимая по ширине 2 модуля (для влажных помещений необходимо использовать монтажный бокс с защитой не хуже IP55).
