Терморегулятор ТР-1

Одноканальный терморегулятор ТР-1 является электронным регулировочным устройством, позволяющим организовать стабилизацию температуры объекта (например, жилого или производственного помещения) на требуемом уровне. Текущая температура объекта отображается светодиодным цифровым 3-разрядным индикатором.

Назначение регулятора ТР-1

Терморегулятор ТР-1 функционально подготовлен для анализа температуры объекта (определяется термодатчиком) и управления нагревателем или охладителем. Изменяемыми рабочими параметрами прибора являются:

  • Контрольная температура,
  • Гистерезис,
  • Режим работы.

Устройство и работа

В качестве термодатчика используется DS18B20. Сигнал с его выхода подается на входные цепи микроконтроллера, который обрабатывает полученную информацию и устанавливает исполнительное реле в соответствующее состояние.

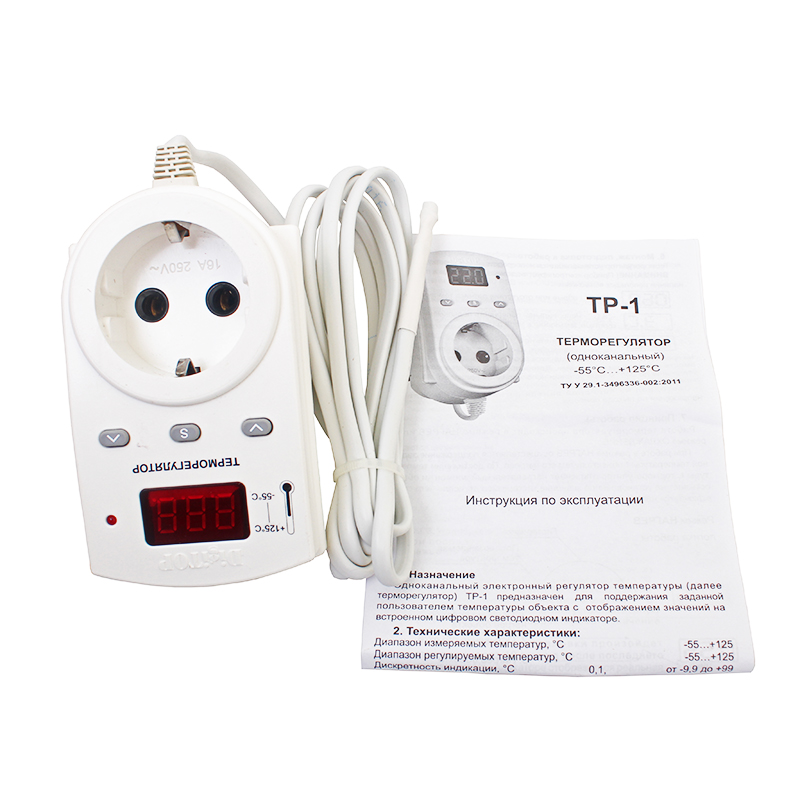

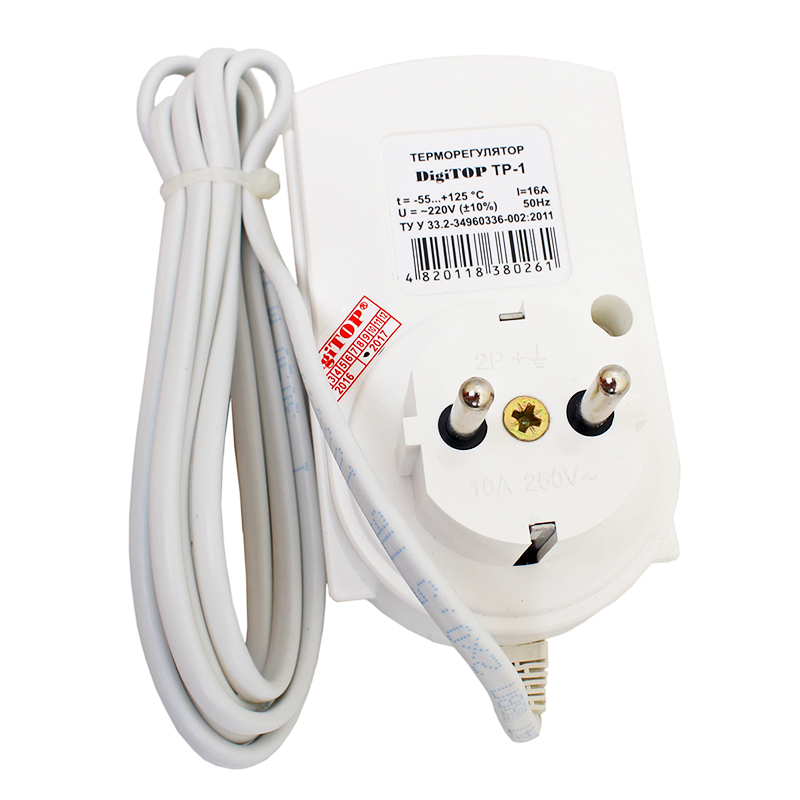

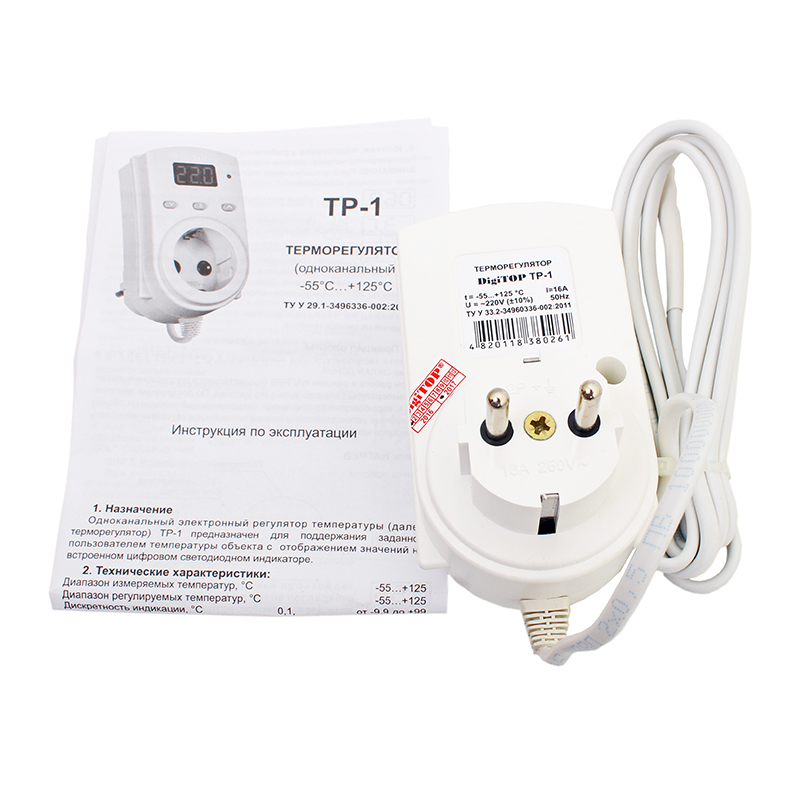

Терморегулятор ТР-1 имеет корпус, представляющий собой удлинение стандартного гнездового соединения. Термодатчик выполнен выносным. Допустимо располагать его на расстоянии до 200 м от терморегулятора, используя провод типа «витая пара», при условии отсутствия рядом силовых электролиний. При замене датчика проводить его калибровку не нужна, потому что она производится автоматическим образом.

Микроконтроллер обеспечивает контроль за состоянием датчика и в случае следующих неисправностей сигнализирует об этом отображением на индикаторе определенного кода:

  • Обрыв, отсутствие датчика (код «ОБР»),
  • Короткое замыкание, нарушение полярности подключения (код «З.С.»),
  • Неверное считывание данных (код «сгс»).

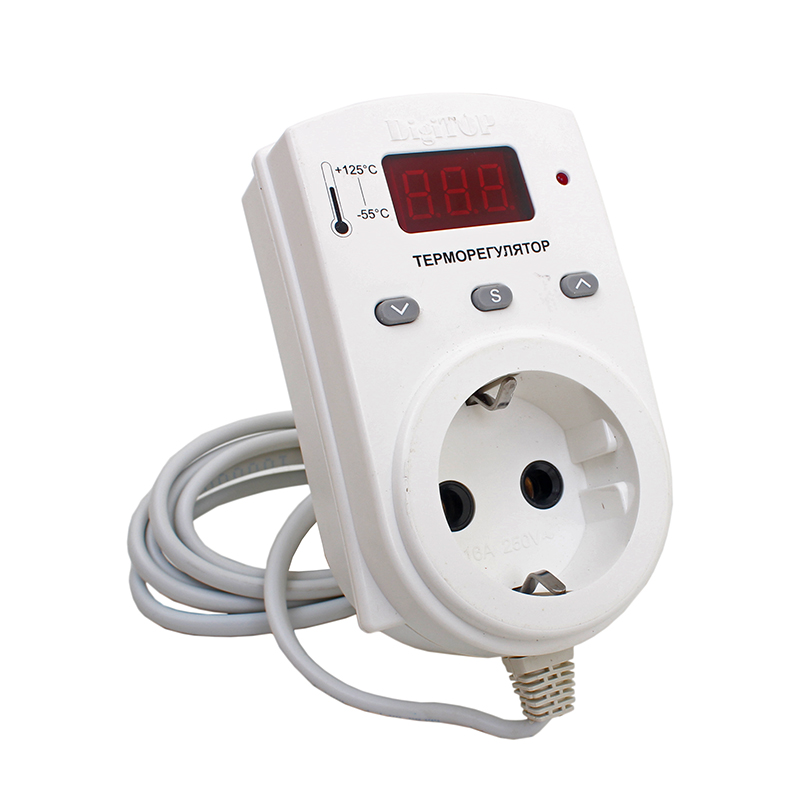

На передней панели корпуса расположен индикатор и кнопки управления и ввода пользовательских параметров. Их текущие значения полностью сохраняются в памяти (энергонезависимый тип) до следующего изменения. Здесь размещен светодиод, свечение которого сигнализирует о напряжении на выходе терморегулятора.

Терморегулятор ТР-1 совершает задачи по работоспособности на уровне:

Свойство по работе

Численное значение

Измерительные пределы температурного отрезка

(-55,01…+125,01) °C

Пределы регулировки температурного отрезка

(-55,01…+125,01) °C

Размер дискретности измеряемых показаний индикатора

0,1°C при (-9,9÷+99,01) °C

1°C в остатке диапазоне

Измерительная погрешность

<0,5°C

Допустимый температурный показатель гистерезиса

(0,1÷39,9) °C

Допустимый ток через нагрузку (активную)

16А

Питающее переменное (50Гц) напряжение

(220±22) В

Потребляемая мощность

<5Вт

Степень защиты

IP20

Класс электрозащиты

2

Гарантийный срок эксплуатации

Месяцы 24
