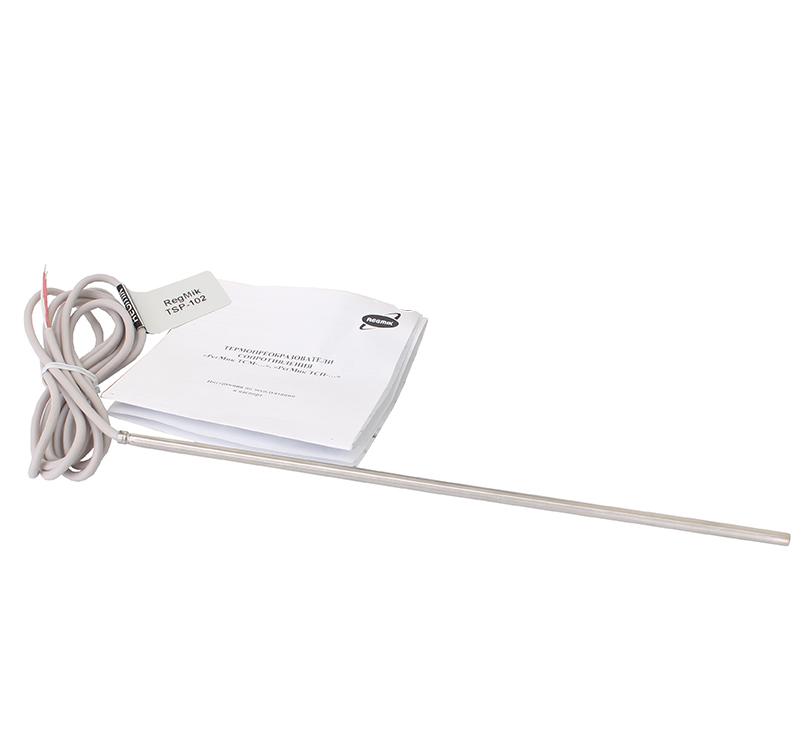

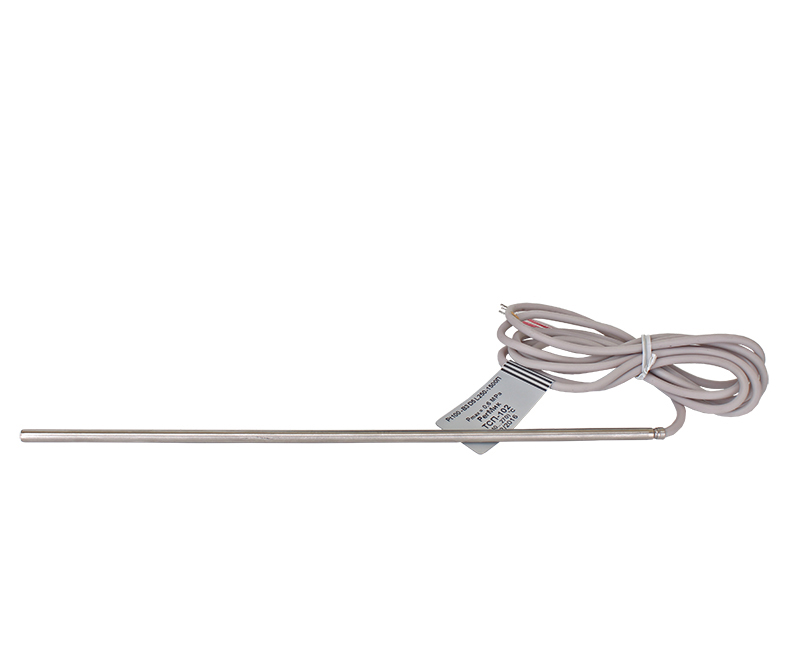

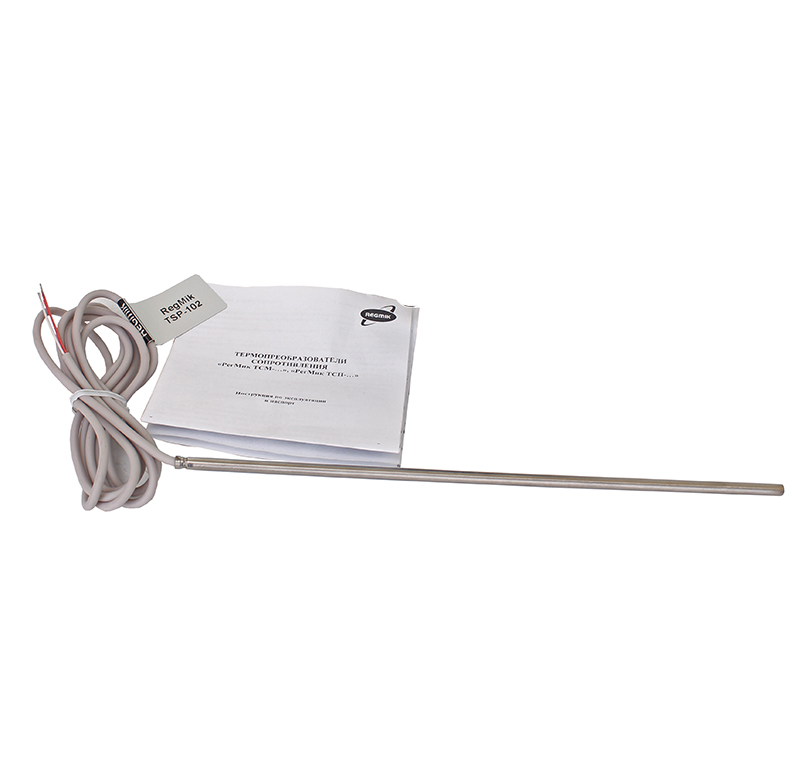

Термопреобразователь ТСМ-102, ТСП-102

Average: 9 (1 vote)
Категория:

Термопреобразователи ТСМ-102, ТСП-102 относятся к линейке датчиков 1-й группы (датчики погружного типа с кабельными выводами) и используются для контроля температуры жидких и газообразных сред, а также сыпучих материалов и поверхностей твердых тел.

Область применения

Сфера применения: производства, где требуется контроль температуры различных сред, например, системы учета потребления и отпуска тепла, технологические процессы, протекающие с использованием тепловой энергии т.д.

Выпускаемые модификации

Выпускаемые датчики используются для контроля температуры с различными значениями. Возможность их использования определяются номинальными статическими характеристиками. Так для термопреобразователя сопротивления ТСМ-102 диапазон контролируемых температур находится в пределах от минус 40 до 100/180°C, а для датчика с НСХ ТСП – от минус 40 до 170/400°C.

Общими для обоих типов датчиков являются такие параметры, как:

  • диаметр монтажной части;
  • длина погружной части;
  • класс допуска;
  • давление измеряемой среды;
  • инерционность.

Значения первых трех параметров оговариваются в форме заказа.

Технические характеристики

Модификация - 102

Габаритные размеры преобразователя ТСМ-102, ТСП-102

Параметр

Тип

Значение

Рабочий диапазон измеряемых температур. °C

ТСМ-102

-40...100(180)

ТСП-102

-40...270(400)

ТХК-102,
ТЖК-102

-40...270(400)

ТХА-102

-40...270(400)

Условное давление измеряемой среды, МПа, не более

-

6,3

Показатель тепловой инерции, с, не более

-

8

Устройство и принцип работы

В качестве чувствительных элементов в датчиках применяются сенсоры из медной (ТСМ), а в термопреобразователе ТСП-102 платиновой проволоки. Чувствительные элементы датчиков расположены в защитной арматуре и снабжены кабельными выводами.

Подключение датчиков может осуществляться с использованием одной из схем:

  • 2-х проводной – колебания сопротивления соединительных проводов влияют на погрешность измерения;
  • 3-х проводной – позволяет учитывать погрешность, вносимую изменением сопротивления проводов;
  • 4-х проводной – компенсирует влияние линии связи;

Принцип работы термопреобразователей сопротивления основан на априори известной зависимости «сопротивление сенсора – температура».
