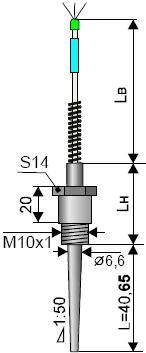

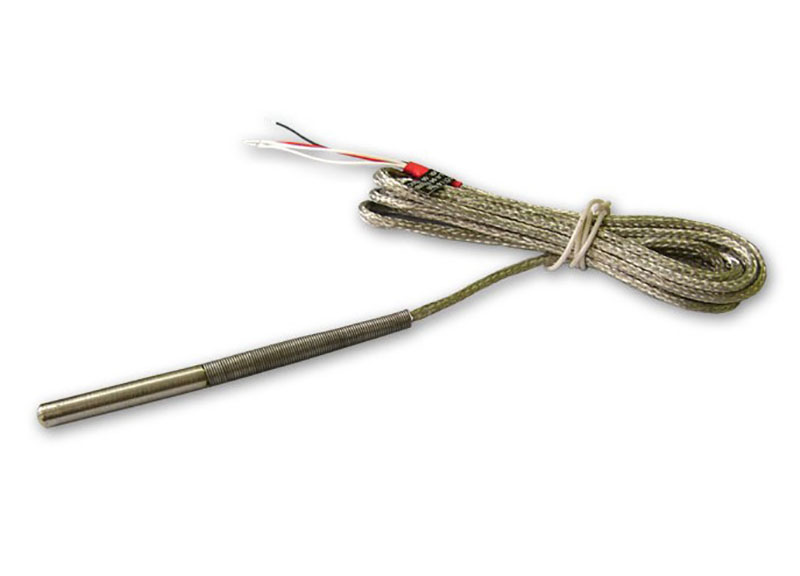

Термопреобразователь ТСМ-104

Термопреобразователь ТСМ-104 (датчики температуры) группы 1 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях.

По типу измерительного элемента делятся:

• термопреобразователи сопротивления (термометры):
  • термопреобразователи сопротивления ТСМ (датчик ТСМ);
  • термопреобразователи сопротивления ТСП (датчик ТСП).
• термопреобразователи термоэлектрические (термопары):
  • термопары ТХА;
  • термопары ТХК;
  • термопары ТЖК.
• полупроводниковые преобразователи - ТП.

Основные технические характеристики:

• Классы допуска - А, В, С (для ТС), 1, 2 (для ТП);
• Схема соединения ЧЭ - двух-, трех-, четырехпроводная;
• по типу ЧЭ делятся на термопреобразователи сопротивления (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000), термоэлектрические преобразователи (термопары ТХА (К), ТХК (L), ТЖК), полупроводниковые (DS18B20);
• Материал защитной арматуры - сталь 12Х18Н10Т;
• Степень защиты от воздействия пыли и воды - IP54;
• Конструкция термопреобразователей - неразборная;
• Сопротивление изоляции - не менее 100 МОм;
• ТП подгруппы 104 предназначены для измерения температуры металла рабочей зоны термопластавтоматов (типа "KUASY");
• Вся конструкция датчика является цельной, без сварных соединений.

Технические характеристики

Модификация - 104
	Параметр	Тип	Значение
	Рабочий диапазон измеряемых температур. °С	ТСМ-104	-40...180(100)
		ТСП-104	-40...270(400)
		ТХК-104, ТЖК-104	-40...270(400)
		ТХА-104	-40...270(400)
	Условное давление измеряемой среды, МПа, не более	-	6,3
	Показатель тепловой инерции, с, не более	-	15...45
