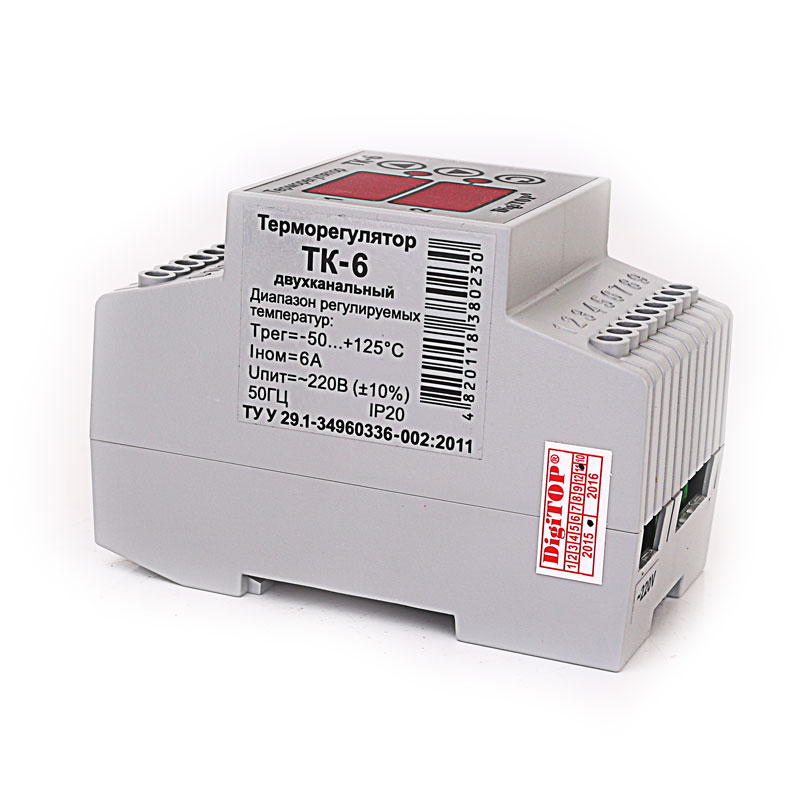

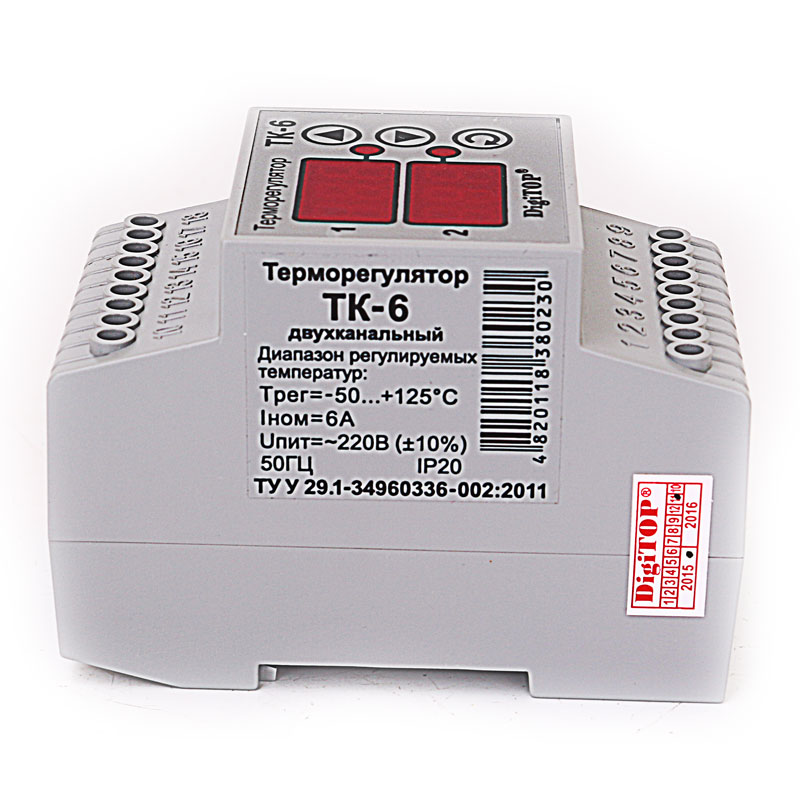

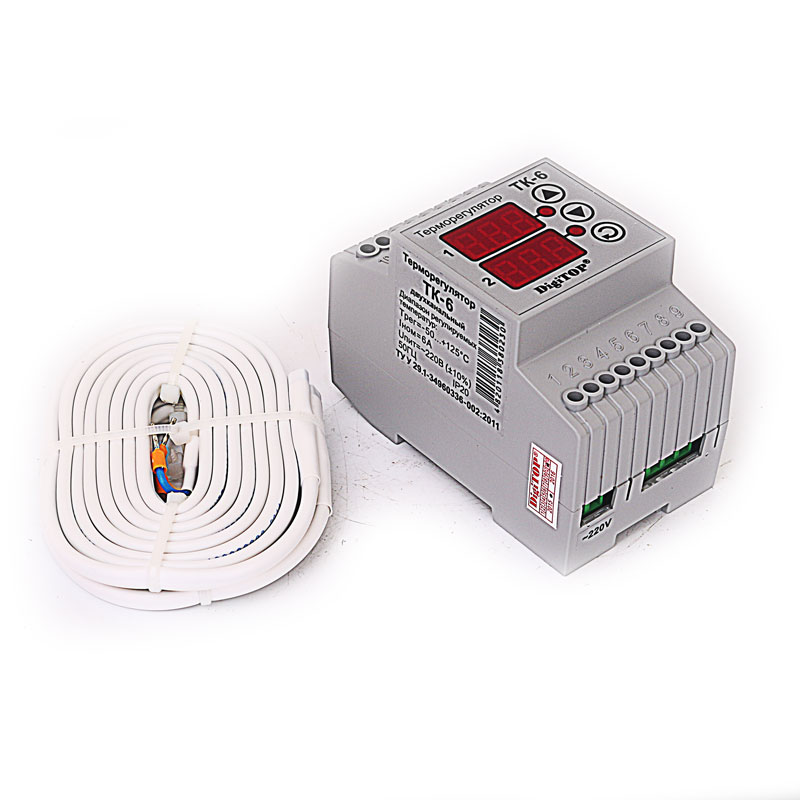

Терморегулятор ТК-6

Терморегулятор ТК-6 является цифровым электронным устройством для получения электрических сигналов от температурного датчика (до 2-х штук), их обработки и визуализации, а также для управления системами поддержания температуры (нагревательными, охлаждающими).

Назначение регуляторов ТК-6

Использование двухканального терморегулятора позволяет организовать поддержание требуемых температурных условий (задаются пользователем) в закрытой системе (в помещениях). ТК-6 целесообразно применять для:

  • Двухзонного независимого термоконтроля,
  • Двухступенчатых систем термостабилизации.

Устройство и работа

Основным узлом терморегулятора является микроконтроллер. На его вход поступает электрический сигнал от термодатчика DS18B20. В соответствии с загруженной в память ТК-6 программой осуществляется обработка полученного сигнала и включение соответствующих электромагнитных реле, подключающих нагрузку. Для визуального контроля срабатывания реле используются светодиодные индикаторы, выведенные на переднюю панель корпуса терморегулятора. Если необходимо коммутировать нагрузку большей мощности или реактивного характера, то следует воспользоваться промежуточными релейными устройствами.

Возможна работа терморегулятора в режимах «Нагрев» и «Охлаждение». Для установки параметров требуемого режима работы (контрольной температуры, гистерезиса) используются кнопки, размещенные на передней панели терморегулятора. Введенные данные сохраняются в энергонезависимой памяти.

При подключении нового датчика калибровка выполняется в автоматическом режиме.

Для монтажа ТК-6 в рабочую позицию используются 3 модуля DIN-рейки (ширина корпуса 52,5мм).

Терморегулятор ТК-6 предназначается для настройки работы теплого пола в домашних условиях или на производствах.

Параметр

Значение

Измерительные пределы по температуре

(-55÷+125) °C

Пределы регулировки по температуре

(-55÷+125) °C

Дискретность индикатора

0,1°C

Измерительная погрешность

<0,5°C

Пределы установки температурного гистерезиса

(0,1÷39,9) °C

Максимальная токовая нагрузка (активная)

16А

Номинальная токовая нагрузка (активная)

Номинальная мощность нагрузки (активной)

1,3кВт

Питающее переменное (50Гц) напряжение

(220±22) В

Потребляемая мощность

<5Вт

Степень защиты

IP20

Допустимый рабочий температурный диапазон

(+5÷+50) °C

Допустимая относительная атмосферная влажность

(30÷80) % терморегулятор
