Описание
Термопреобразователь ТПП-1888, ТПР-1888 предназначен для измерения температуры воздуха, инертных газов, не содержащих веществ, вступающих во взаимодействие с материалом термопары термо-преобразователя.
Характеристики
Рабочий диапазон измеряемых температур, °С
|
от 0 до 1300 от 600 до 1600 |
Литерное обозначение НСХ преобразования (ГОСТ 3044-94)
|
S B |
Класс
|
2 2,3 |
| Показатель тепловой инерции, с, не более | 5 |
Модификации
| ТПП-1888 Класс 2 d = 0,5 мм |
ТПР-1888 Класс 2 d = 0,5 мм |
ТПР-1888 Класс 3 d = 0,5 мм |
L, мм | l, мм | Масса, г |
| 5Ц2.822.042 | 5Ц2.822.042-31 | 5Ц2.822.042-62 | 320 | 20 | 15 |
| -01 | -32 | -63 | 400 | 23 | |
| -02 | -33 | -64 | 500 | 30 | |
| -03 | -34 | -65 | 630 | 35 | |
| -04 | -35 | -66 | 800 | 45 | |
| -05 | -36 | -67 | 1000 | 50 | |
| -06 | -37 | -68 | 1250 | 50 | 59 |
| -07 | -38 | -69 | 1600 | 76 | |
| -08 | -39 | -70 | 2000 | 96 | |
| -09 | -40 | -71 | 2500 | 120 | |
| -10 | -41 | -72 | 3150 | 151 | |
| -11 | -42 | -73 | 4000 | 195 | |
| -12 | -43 | -74 | 4500 | 216 | |
| -13 | -44 | -75 | 5000 | 241 | |
| -14 | -45 | -76 | 5600 | 268 | |
| -15 | -46 | -77 | 6300 | 305 | |
| -16 | -47 | -78 | 7100 | 342 | |
| -17 | -48 | -79 | 8000 | 386 | |
| -18 | -49 | -80 | 9000 | 434 | |
| -19 | -50 | -81 | 10000 | 486 |
| ТПП-1888 Класс 2 d = 0,3 мм |
ТПР-1888 Класс 2 d = 0,3 мм |
ТПР-1888 Класс 3 d = 0,3 мм |
L, мм | l, мм | Масса, г |
| 5Ц2.822.042-20 | 5Ц2.822.042-51 | 5Ц2.822.042-82 | 320 | 20 | 15 |
| -21 | -52 | -83 | 400 | 23 | |
| -22 | -53 | -84 | 500 | 30 | |
| -23 | -54 | -85 | 630 | 35 | |
| -24 | -55 | -86 | 800 | 45 | |
| -25 | -56 | -87 | 1000 | 50 | |
| -26 | -57 | -88 | 1250 | 50 | 59 |
| -27 | -58 | -89 | 1600 | 76 | |
| -28 | -59 | -90 | 2000 | 96 | |
| -29 | -60 | -91 | 2500 | 120 | |
| -30 | -61 | -92 | 3150 | 151 |

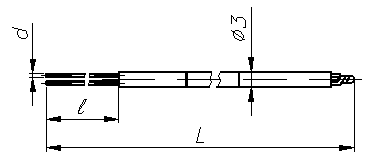

Рисунок 1 - Габариты термопреобразователя ТПП/ТПР-1888
