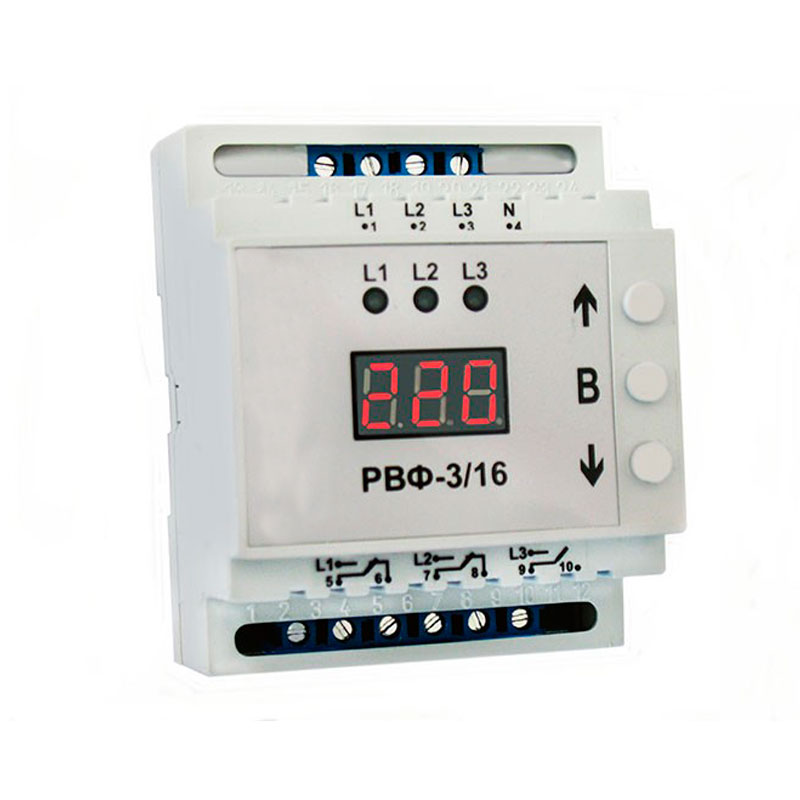

Реле выбора фаз РВФ-3/16

Average: 7 (1 vote)
Категория:

Реле выбора фаз РВФ-3/16 предназначено для питания промышленной или бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3х380+N, с целью обеспечения бесперебойного питания однофазных потребителей и защиты их от недопустимых колебаний напряжения.

Устройство и принцип действия

В зависимости от наличия и качества напряжения на фазах L1, L2, и L3, реле автоматически производит выбор наиболее благоприятной фазы.

Если одна из фаз выбрана как приоритетная, то реле при нормальных параметрах напряжения на всех фазах, подключит нагрузку от приоритетной фазы. Если на приоритетной фазе значение напряжения выходит за пределы порогов срабатывания, то реле  РВФ-3/16 переключает нагрузку на другую фазу. Если напряжение на резервных фазах не соответствует выставленным порогам срабатывания, то нагрузка отключается.

Технические характеристики
Параметры Значение
Рабочее напряжение 40 - 300В
Максимальное напряжение 400 В
Максимальный ток нагрузки на реле 3х16А (250В)
Время отключения
  • по верхнему пределу
  • по нижнему пределу
40мс
10сек., 120В≤ 40мс
Предел срабатывания:
  • нижний
  • верхний
155 - 210В
230 - 280В
Время возврата на приоритетную фазу 1 - 600 сек
Время задержки повторного включения 5 - 600 сек
Выбор приоритета фазы L1, L2, L3
Гистерезис 1 - 10В
Точность измерения напряжения 1%
Потребляемая мощность 2 Вт
Рабочая температура от 0 до +50°С
