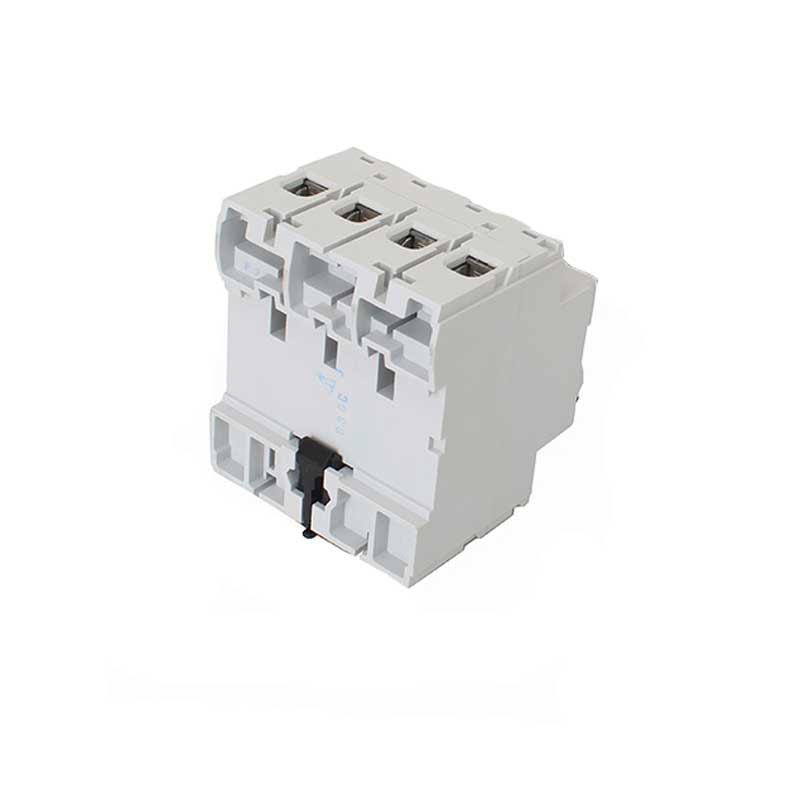

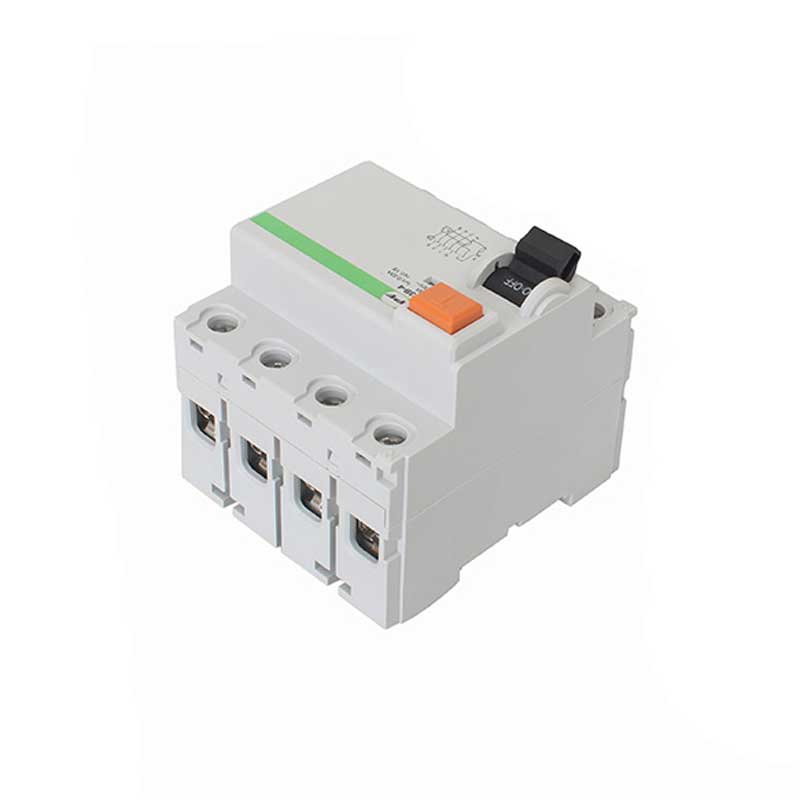

Реле РЗВ
Описание
Реле РЗВ предназначены для контроля утечки тока на землю и осуществления защиты людей от поражения электрическим током при прямом или непрямом контакте с токоведущими частями, а также обеспечивает защиту оборудования от пожаров вследствие повреждения изоляции проводки.
Область применения
Реле широко используются в электрических цепях на токи до 100А и напряжения 230, 400В переменного тока частотой 50Гц в жилищном строительстве и в распределительных устройствах.
| Типоисполнение | Номинальный ток, А | Ток утечки, мА | Количество полюсов | Упаковка |
| Р3В-2-16 30 230/400 | 16 | 30 | 2 | 1/6160 |
| Р3В-2-25 30 230/400 | 25 | 30 | 2 | 1/6160 |
| Р3В-2-25 100 230/400 | 25 | 100 | 2 | 1/6160 |
| Р3В-2-40 30 230/400 | 40 | 30 | 2 | 1/6160 |
| Р3В-2-40 100 230/400 | 40 | 100 | 2 | 1/6160 |
| Р3В-4-25 30 230/400 | 25 | 30 | 4 | 1/3/30 |
| Р3В-4-25100 230/400 | 25 | 100 | 4 | 1/3/30 |
| Р3В-4-40 30 230/400 | 40 | 30 | 4 | 1/3/30 |
| Р3В-4-40100 230/400 | 40 | 100 | 4 | 1/3/30 |
| Р3В-4-63 30 230/400 | 63 | 30 | 4 | 1/3/30 |
| Р3В-31 00 230/400 | 63 | 100 | 4 | 1/3/30 |
| Параметры | Значение |
| Количество полюсов | 2-4 |
| Номинальный рабочий ток, А | 16,25,40,83 |
| Ток утечкиI An, МА | 30, 100 |
| Номинальное рабочее напряжение, В | 230/400 |
| Номинальная частота, Гц | 50 |
| Время срабатывания, сек | 0,1 |
| Коммутационная износостойкость(количество циклов вкл/выкл) | 20000 |
| Количество пересекающихся проводов, мм2 | до 25 |
| Степень защиты | IP20 |
