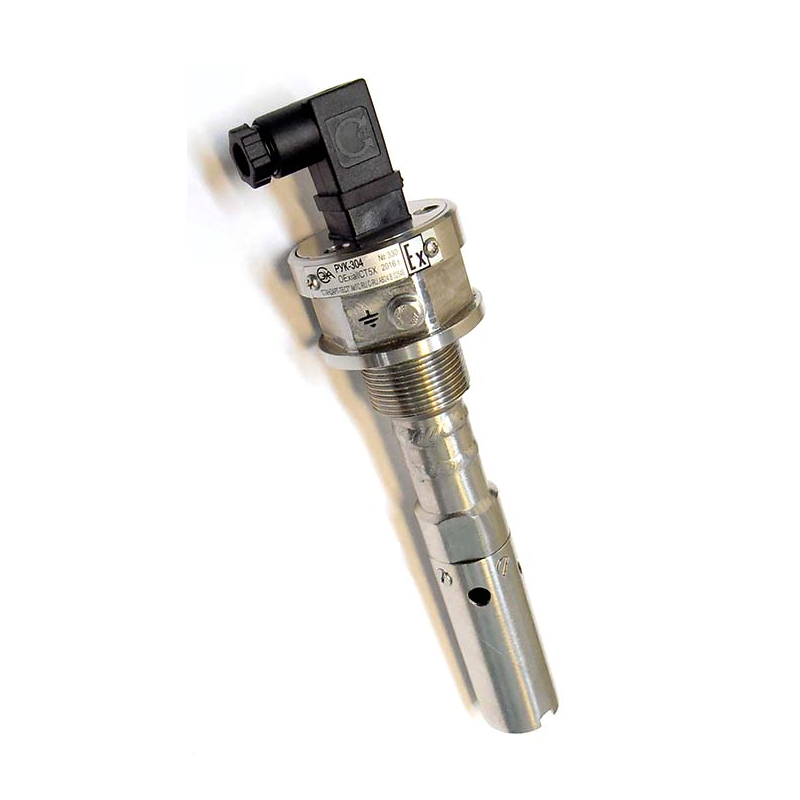

Реле уровня РУК-303-2, РУК-303-1-2, РУК-304-1
Описание
Реле уровня РУК-303-2, РУК-303-1-2, РУК-304-1 предназначены для контроля уровня жидких сред в технологических аппаратах химической, нефтехимической, пищевой, медицинской и других отраслей промышленности и выдачи электрического сигнала при достижении контролируемой жидкостью заданного уровня. Реле могут быть использованы для блокировки насосов и другого оборудования, в том числе и во взрывоопасных условиях.
Принцип действия
Реле уровня контактные РУК-303-2, РУК-303-1-2, РУК-304-1 являются магнитоуправляемыми пороговыми датчиками с герконовым коммутационным элементом. Реле уровня подключаются по двухпроводной линии связи. Ток в цепи подключения зависит от положения поплавка относительно геркона:
- при положении поплавка вне зоны срабатывания геркона (уровень жидкости ниже номинального уровня срабатывания) - значение тока IН;
- при положении поплавка в зоне срабатывания геркона (уровень жидкости выше номинального уровня срабатывания) - значение тока IВ.
Скачок тока в линии питания реле уровня с IН до IВ может детектироваться входными цепями устройств (БУИР 301-16, МСБИ-302, РПИ-301М), к которым подключается реле.
Условия эксплуатации:
- температура окружающего воздуха - от -50 до +85 °С;
- относительная влажность - до 95 % при 35 °С и более низких температурах без конденсации влаги.
Монтаж
- Рабочее положение реле - вертикальное, поплавком вниз с допустимым отклонением на угол не более 2°. Крепление реле РУК-303-2, РУК-303-2N, РУК-303-1-2, РУК-303-1-2N осуществляется при помощи кронштейна болтами М5х20, входящими в комплект поставки. Подключение линий входа и выхода контролируемой жидкости осуществляется нержавеющими трубками с наружным диаметром 8 мм для РУК-303-2, РУК-303-2N и наружным диаметром 12 мм для РУК-303-1-2, РУК-303-1-2N.
- Реле РУК-304-1, РУК-304-1N вворачивается в стенку емкости резьбовой частью корпуса (М27 1,5) и уплотняется прокладкой.
- Электромонтаж реле выполняют кабелем МКШ 2х0,35 мм2 или ПВС 2 0,35 мм2 в соответствии со схемой электрической соединений.
Гарантия
- Гарантийный срок хранения - 3 года.
- Гарантийный срок эксплуатации - 18 месяцев.
Обозначение при заказе
- Реле, устанавливаемого на шунте с Dу = 10 мм с параметрами искробезопасной цепи по ГОСТ 30852.10-2002: "Реле уровня РУК-303-1-2 СЭлХА0.282.001 ТУ".
Характеристики
- Преимуществами реле уровня, имеющими пороговый выходной сигнал в виде скачка тока в линии питания, являются возможность осуществления диагностики линий связи, при их применении в АСУ ТП в качестве средств систем ПАЗ (ПБ 09-540-03), а также более высокая помехозащищенность линий связи по сравнению с датчиками типа "сухой контакт".
- Параметры контролируемой среды:
- температура: от -50 до +85 °С;
- давление: от 0 до 4,0 МПа;
- плотность: от 600 до 3000 кг/м3;
- вязкость:
- для РУК-303-2, РУК-303-2N, РУК-303-1-2, РУК-303-1-2N - до 0,5 Па·с;
- для РУК-304-1, РУК-304-1N, - до 10 Па·с;
- твердые включения размером не более 1 мм;
- объемная концентрация твердых включений не более 1,5 %;
- агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632-72.
- Реле не могут быть использованы для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
- Реле имеют степень защиты оболочек от проникновения твердых тел и воды IP 54 по ГОСТ 14254-96.
- Реле работоспособны при отклонении от вертикального положения на угол до 2 .
- Погрешность срабатывания реле в нормальных условиях, мм, не более ± 2.
| Код прибора | Напряжение питания, В | Значение тока в цепи подключения реле | |
| IН (уровень жидкости ниже номинального уровня срабатывания), мА |
IВ (уровень жидкости выше номинального уровня срабатывания), мА |
||
| РУК-303-2 РУК-303-1-2 РУК-304-1 |
7 min | ≤1,0 | ≥2,2 |
| 30 max | ≤2,0 | ≥10,0 | |
| РУК-303-2N РУК-303-1-2N РУК-304-1N |
5 min | ≤0,6 | ≥2,2 |
| 12 max | ≤1,0 | ≥5,0 | |
- Максимальный ток в цепи датчика, мА:
- с параметрами по ГОСТ 30852.10-2002 - ...24;
- с параметрам по EN 60947-5-6 (NAMUR) - ...8.
- Во взрывоопасных зонах помещений и наружных установок питание цепей, коммутируемых реле, напряжением (16 ± 4) В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования II C.
- Масса реле, кг, не более:
- РУК-303-2, РУК-303-2N - ...0,7;
- РУК-303-1-2, РУК-303-1-2N - ...1,1;
- РУК-304-1, РУК-304-1N (при минимальной длине погружной части) - ...0,6.
Примечания
- Уровнем срабатывания реле считают уровень жидкости, при котором происходит замыкание контактов и увеличение потребляемого тока от Iн до Iв.
- Значения уровней срабатывания Н реле РУК-303-2, РУК-303-2N, РУК-303-1-2, РУК-303-1-2N в зависимости от плотности жидкости приведены в руководстве по эксплуатации и в паспорте на реле.
- Значение уровня срабатывания Н и плотность жидкости для реле РУК-304-1 и РУК-304-1N задаются потребителем и приведены в паспорте на реле.
Взрывозащищенность
- Реле имеет маркировку взрывозащиты 0ExiaIICT5Х, соответствует ГОСТ 30852.0-2002 и ГОСТ 30852.10-2002 и может быть установлено во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7-3 "Правил устройства электроустановок" (ПУЭ), гл. 3.4 ПТЭЭП и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
- Реле соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).
Схемы

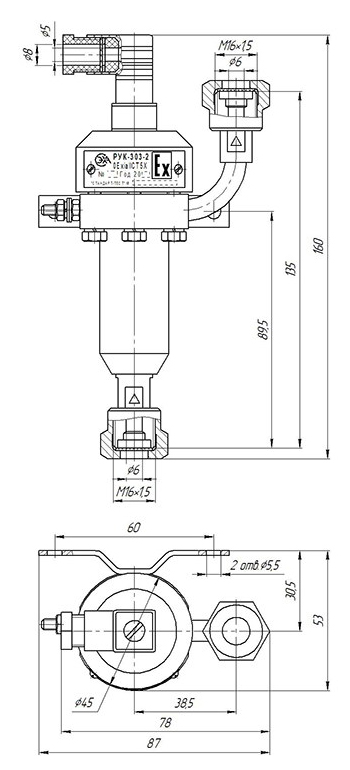

Габаритные и присоединительные размеры реле РУК-303-2, РУК-303-2N

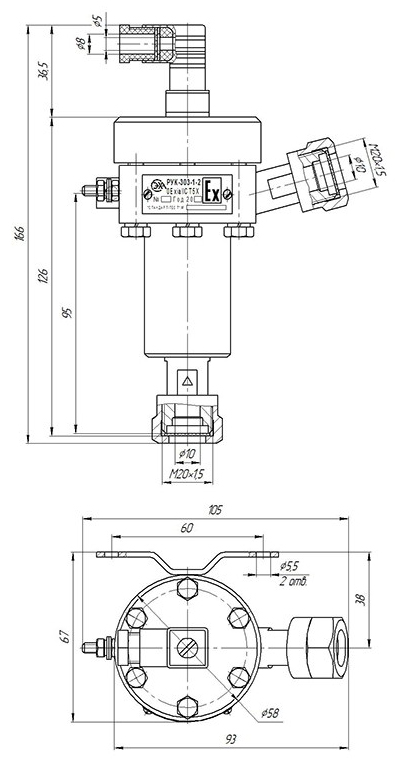

Габаритные и присоединительные размеры реле РУК-303-1-2, РУК-303-1-2N

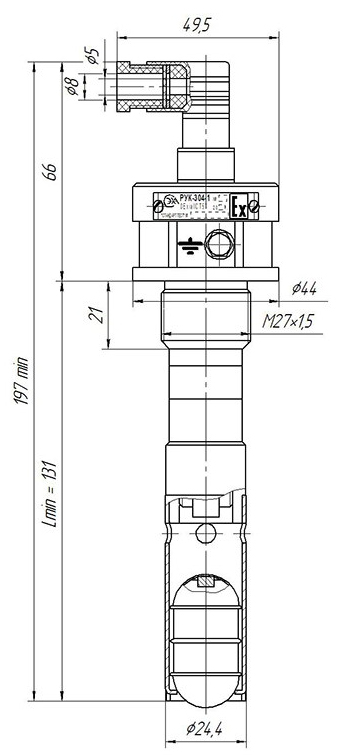

Габаритные и присоединительные размеры реле РУК-304-1, РУК-304-1N

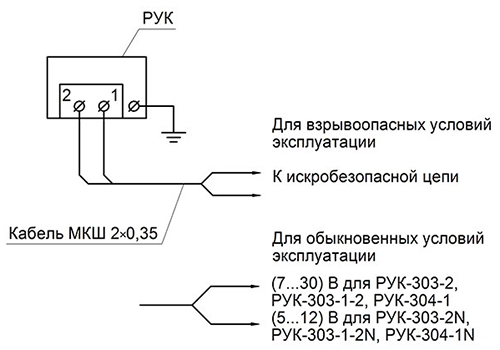

Схема электрическая соединений реле
Комплектация
- Реле уровня (см. таблицу исполнений) - 1 шт.
- Комплект монтажных частей - 1 компл.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
Модификации
Реле выпускаются в следующих исполнениях:
| Код реле | Исполнение | Способ установки на месте эксплуатации | Диаметр отверстия в емкости для установки погружаемого реле, мм | Минимальная длина погружной части, L, мм |
| РУК-303-2, РУК-303-2N | Проточное | На шунте | - | - |
| РУК-303-1-2, РУК-303-1-2N | ||||
| РУК-304-1, РУК-304-1N | Погружное вертикальное | В резьбовом отверстии, вертикально | М27х1,5 | 131 |
Параметры искробезопасной цепи реле без индекса "N" соответствуют ГОСТ 30852.10-2002, с индексом "N" соответствуют стандарту ЕN 60947-5-6 (NAMUR).
Дополнительные особенности реле:
- РУК-303-2, РУК-303-2N имеет Dу = 6 мм.
- РУК-303-1-2, РУК-303-1-2N имеет Dу = 10 мм.
- РУК-304-1, РУК-304-1N - значение уровня срабатывания Н и плотность жидкости для реле задаются потребителем при заказе и приводятся в паспорте реле. Присоединительная резьба монтажного штуцера (М27 1,5) может быть увеличена по желанию заказчика. По заказу могут быть выполнены другие виды крепления реле на аппарате. Длина погружной части L определяется заказчиком.
