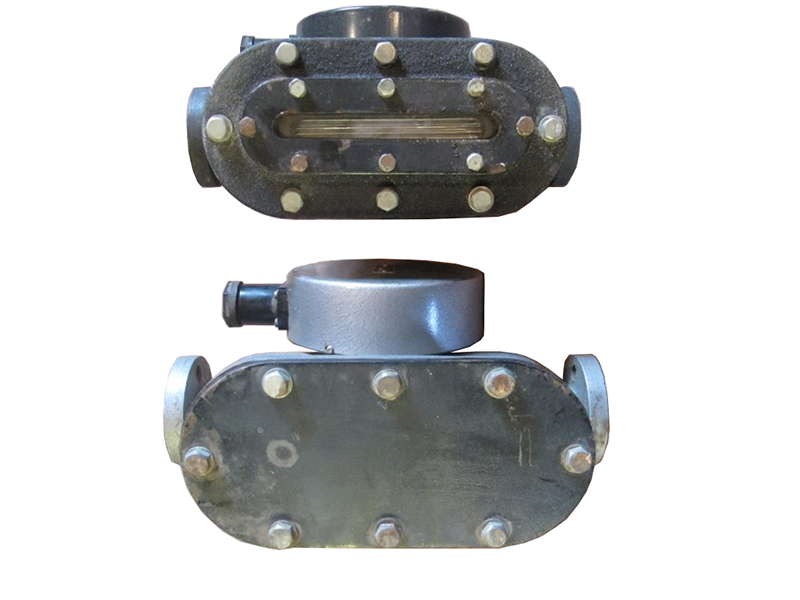

Реле уровня поплавковое РП-40/1

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Реле поплавковое РП-40 предназначено для контроля положения уровня жидкости с температурой от 5 до 60°С и температурой окружающего воздуха от 5 до 50°С в различного рода резервуарах и для включения или выключения сигнальных устройств или исполнительных механизмов при отклонении уровня жидкости от заданного.

Чувствительным элементом реле является поплавок. Реле имеет два контактных устройства, из которых каждое может быть либо нормально замкнуто, либо нормально открыто. При отклонении уровня жидкости от заданного положения поплавок через систему тяг действует на контактное устройство, заставляя его либо замыкать, либо размыкать одну из электрических цепей.

Установка реле на заданный предел положения уровня жидкости производится специальным устройством, которое имеет шкалу отсчета положения уровня жидкости, при котором должно срабатывать контактное устройство.

Реле поплавковое РП-40/1 позволяет регулировать моменты срабатывания контактного устройства в двух разных положениях уровня жидкости – нижнем и верхнем.

Характеристики

Пределы регулирования: от 20 до 150 мм.
Погрешность срабатывания контактного устройства, мм: ±20.
Герметичность: 2,5 кгс/см2
Максимальная разность уровней - 150 мм.
Предел настройки - от 20 до 150 мм с точностью 20 мм.
За нулевой уровень принято нижнее положение поплавка, отмеченное чертой на наружной стенке корпуса.
Реле может работать под заливом при давлении среды до 5 кгс/см² и температуре от +5 до +60 °С.
Погрешность срабатывания (разница между уровнем жидкости для заданной точки настройки реле, при которой срабатывает контактное устройство) лежит в пределах от 10 до 15 мм.
Черта, нанесенная на наружной стенке корпуса, расположенная на расстоянии 80±10 мм от торца нижнего фланца, характеризует собой момент подъем поплавка, т.е. нулевой уровень.
Нулевой уровень лежит на 5 мм ниже того уровня, при котором срабатывает контактное устройство в случае подъема жидкости, и на 7 мм выше уровня, при котором срабатывает контактное устройство в случае опускания жидкости.
Следовательно, инструментальная ошибка прибора, зависящая от дифференциала, составляет 5-7 мм.
В случае необходимости в точной установке прибора эту ошибку следует учесть.
Рабочая мощность переключателя при переменном токе и безиндукционной нагрузке:
- 5а при напряжении 127 в.
- 3а при напряжении 220 в.
Сопротивление изоляции - 40 МОм.
