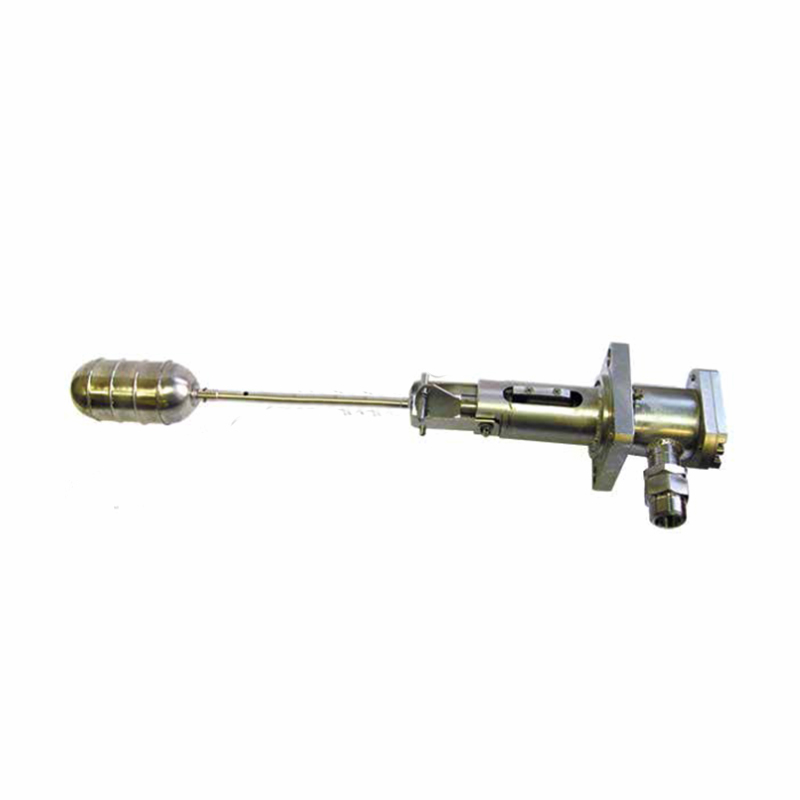

Реле уровня РУ-305С
Описание
Реле уровня РУ-305С предназначено для контроля уровня жидких технологических сред и коммутации электрических цепей при достижении уровнем контролируемой жидкости заданного значения.
Принцип действия
- Реле РУ-305С является магнитоуправляемым датчиком с герконовым коммутационным элементом.
- При достижении уровнем рабочей жидкости заданного значения, поплавок через рычаг перемещает магнит, при этом контакт первого геркона замыкается, а контакт второго геркона размыкается.
- При понижении уровня жидкости ниже зоны возврата, поплавок перемещает магнит таким образом, что контакт первого геркона размыкается, а контакт второго геркона замыкается.
Монтаж и эксплуатации
- Реле устанавливают во взрывоопасных зонах и заземляют.
- Реле работоспособны при отклонении от горизонтального положения на угол до 5°.
- Вводное устройство рассчитано на применение кабеля МКШ 5 х 0,35 мм2 ГОСТ 10348-80.
- Монтаж кабеля ведется в стальной газовой трубе диаметром 3/4".
- Водогазопроводная труба соединяется с реле посредством муфты по ГОСТ 8954-75 с условным проходом Dу = 20 мм.
Гарантия
- Гарантийный срок хранения - 3 года.
- Гарантийный срок эксплуатации - 18 месяцев.
Обозначение при заказе
- Реле уровня для эксплуатации при максимальном давлении контролируемой жидкости 40 кгс/см2: "Реле уровня РУ-305С-1 СЭлХА0.282.001 ТУ".
Характеристики
- Параметры контролируемой среды:
- температура от минус 50 до плюс 100 °С;
- плотность от 650 до 3000 кг/м3;
- вязкость до 10 Па·с.
- Степень защиты оболочки от попадания твердых тел и воды - IP54.
- Реле не может быть использовано для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
- Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632-72.
- Погрешность срабатывания реле в нормальных условиях относительно номинального уровня не превышает ± 5 мм.
- Зона возврата реле не превышает 50 мм.
- Характеристики электрических цепей, коммутируемых реле:
- реле имеет две пары контактов, первая из которых замыкается, а вторая размыкается при достижении жидкостью заданного уровня и первая размыкается, а вторая замыкается при снижении уровня жидкости ниже зоны возврата;
- род тока – постоянный, переменный;
- вид нагрузки – активная, индуктивная;
- напряжение – (205 - 230) В;
- ток – до 1,0 А.
- Масса реле – не более 3,8 кг.
Взрывозащищенность
- Реле имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ЕхdIIBТ4, соответствует ГОСТ 30852.0-2002 и ГОСТ 30852.1-2002.
- Реле может применяться во взрывоопасных зонах всех классов согласно "Правилам устройства электроустановок" (гл. 7.3), гл. 3.4 ПТЭЭП и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных средах.
- Реле соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).
Схемы

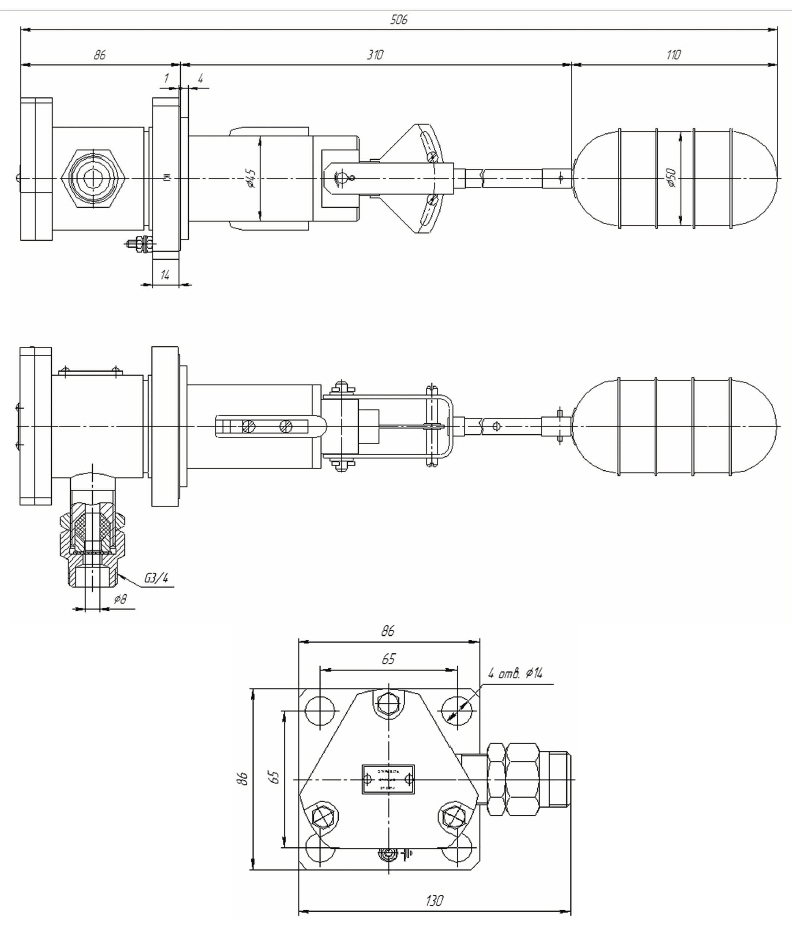

Габаритные и присоединительные размеры реле РУ-305С

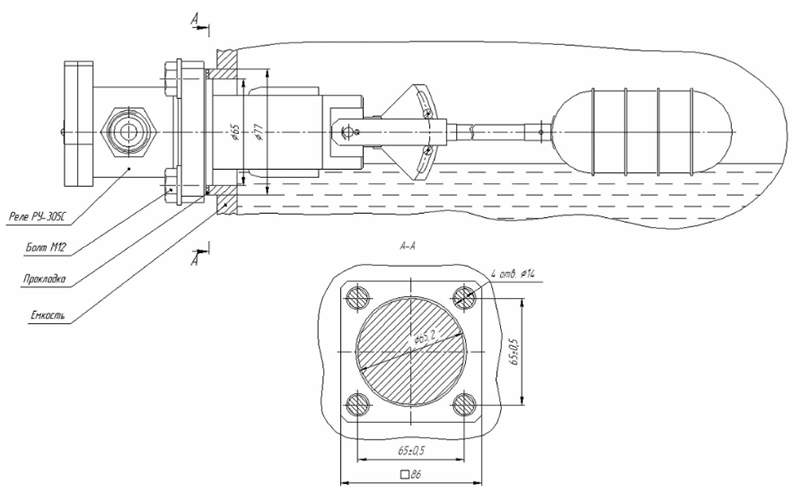

Монтаж реле на боковой поверхности емкости
Схема электрическая принципиальная реле РУ-305С
Комплектация
- Реле уровня (модификация по заказу) - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
Модификации
Реле уровня выпускается в трех исполнениях, отличающихся максимально допустимым давлением контролируемой среды.
| Код прибора | Максимальное давлениеконтролируемой среды, кгс/см2 |
| РУ-305С | 20 |
| РУ-305С-1 | 40 |
| РУ-305С-2 | 60 |
