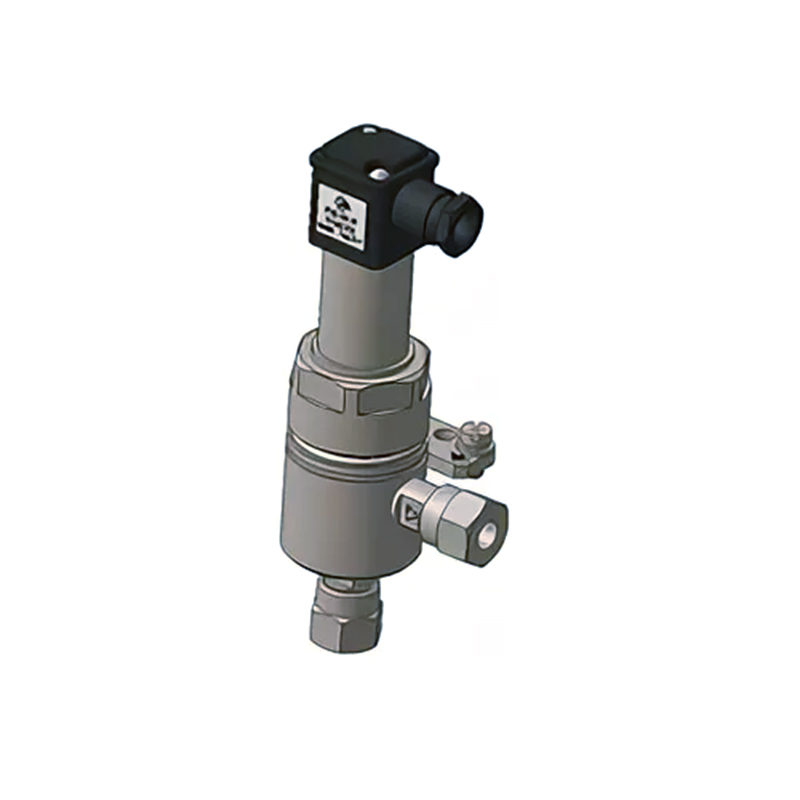

Реле уровня емкостное РУЕ-301

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Реле уровня емкостное РУЕ-301 предназначены для контроля уровня жидких (РУЕ-301-П и РУЕ-301-В) и сыпучих сред (РУЕ-301-В) в технологических резервуарах, аппаратах, оборудовании, а также для контроля положения подвижных элементов технологических объектов и выдачи электрического сигнала при достижении заданного фиксированного значения уровня.

Область применения

Технологические объекты химической, нефтехимической, пищевой, сельскохозяйственной, медицинской и других отраслей промышленности.

Принцип действия

Реле РУЕ-301 представляют из себя емкостные датчики с полупроводниковым коммутационным элементом. Приближение объекта из любого материала к активной поверхности ведет к изменению емкости конденсатора и к переключению коммутационного элемента.

Условия эксплуатации:

  • температура окружающего воздуха от -25 до +80 °С;
  • атмосферное давление - от 630 до 800 мм рт.ст;
  • относительная влажность воздуха - до 95 % при температуре +35 °С и более низких температурах без конденсации влаги;
  • вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
  • содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм.

Монтаж

  • Электромонтаж емкостного реле РУЕ-301 производится кабелем МКШ3x0,35 мм2.

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

Пример записи обозначения при заказе:

  • реле, устанавливаемого на шунте, с нормально замкнутыми контактами, схема подключения с общим "+": "Реле уровня емкостное проточное РУЕ-301-П-НЗ-2".
  • реле погружного вертикального с длиной погружной части 500 мм, с нормально разомкнутыми контактами, схема подключения с общим "-": "Реле уровня емкостное погружное вертикальное РУЕ-301-В-НР-1, L=500 мм".

Характеристики

  • Параметры контролируемой среды:
    • объект из любого материала с диэлектрической постоянной, превышающей не менее, чем в 2 раза диэлектрическую постоянную воздуха;
    • жидкости не кристаллизующиеся, не выпадающие в осадок и не загустевающие в условиях эксплуатации с параметрами:
    • температура - от минус 25 до плюс 80 °С;
    • давление - от 0 до 40 кгс/см2;
    • плотность - от 500 до 3000 кг/м3;
    • вязкость - до 0,5 Па·с для РУЕ-301-П и до 10 Па·с для РУЕ-301-В;
    • твердые включения размером не более 1 мм;
    • объемная концентрация твердых включений не более 1,5 %.
  • Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-10 ТУ 6-05-810-76.
  • Номинальный уровень срабатывания реле Lном. от 0 до 6 мм от активной поверхности реле, в зависимости от величины диэлектрической постоянной Еr объекта контроля.

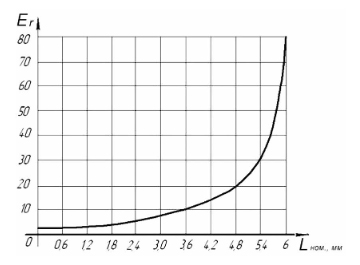

"Номинальный уровень срабатывания реле РУЕ-301"

Номинальный уровень срабатывания реле

Материал Еr Материал Еr Материал Еr
аммиак 16 масло трансформаторное 2,3 спирт этиловый 26
бумага 2,3 мрамор 8,3 стекло 5
бензол 2,3 нефть 2,2 стеклотекстолит 5,5
винипласт 4 оргстекло 3,2 тальк 1,6
вода 80 полиамид 5 текстолит 7,5
воздух 1 полипропилен 2,3 толуол 2,4
гетинакс 7,5 полистирол 3 цемент 2
дерево 2 ÷ 7 полиэтилен 2,3
  • Погрешность срабатывания реле в нормальных условиях относительно номинального уровня срабатывания не превышает ±1,0 мм при уровне срабатывания 3 мм.
  • Зона возврата реле не превышает 2 мм при уровне срабатывания реле 3 мм.
  • Электрические параметры реле:
    • индуктивность - не более 10 мкГн;
    • емкость - не более 0,01 мкФ;
    • сопротивление нагрузки - (2000 ± 200) Ом.
  • Питание реле в невзрывоопасных зонах осуществляется от сети постоянного тока напряжением от 10 до 30 В по двухпроводной линии связи.
  • Значения выходного тока реле:
    • до момента достижения номинального расстояния срабатывания - (6 ± 2,5) мА для реле с НЗ и (1,4 ± 0,7) мА для реле с НР;
    • при достижении номинального расстояния срабатывания (1,4 ± 0,7) мА для реле с НЗ и (6 ± 2,5) мА для реле с НР.
  • Во взрывоопасных зонах помещений и наружных установок питание реле напряжением (16 ± 4) В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования II C.
  • Рекомендуемые барьеры для питания искробезопасных цепей: двухканальное промежуточное искробезопасное реле РПИ-301М или одноканальный искробезопасный сигнально-блокировочный модуль МСБИ-302.
  • Предельная длина линии связи между реле и устройством, обеспечивающим питание - не более 500 м.
  • Потребляемая мощность - не более 0,2 Вт.
  • Степень защиты оболочки от проникновения твердых тел и воды - IP67 по ГОСТ 14254.
  • Масса реле - не более:
    • РУЕ-301-П - 0,6 кг,
    • РУЕ-301-В (при длине L=500 мм) - 1,2 кг.

Взрывозащищенность

  • Реле имеют маркировку взрывозащиты OExiaIICT5X, соответствуют ГОСТ 30852.0-2002 и ГОСТ 30852.10-2002, и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл.7-3 "Правил устройства электроустановок" ПУЭ, гл. 3.4 ПТЭЭП, и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
  • Реле соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Схемы

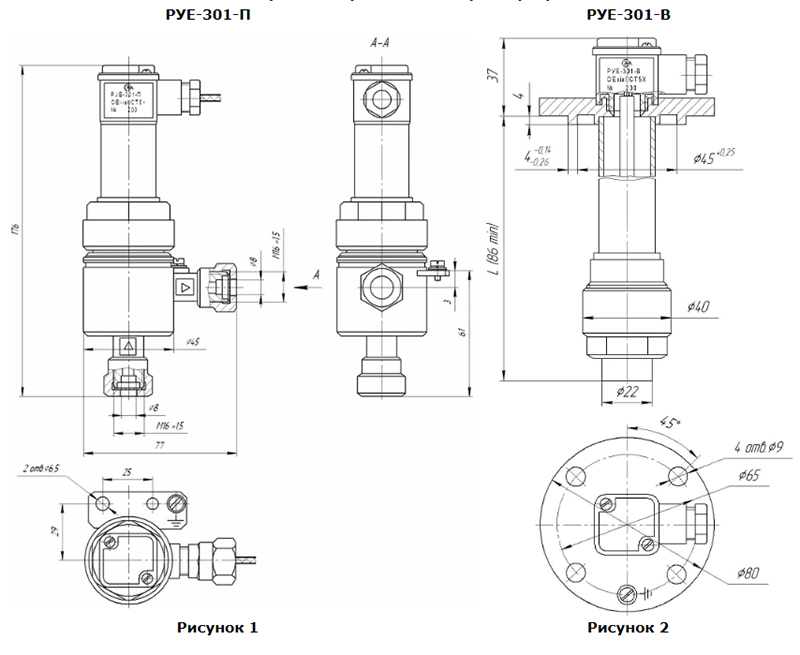

"Габаритные и установочные размеры реле РУЕ-301"

Габаритные и установочные размеры реле

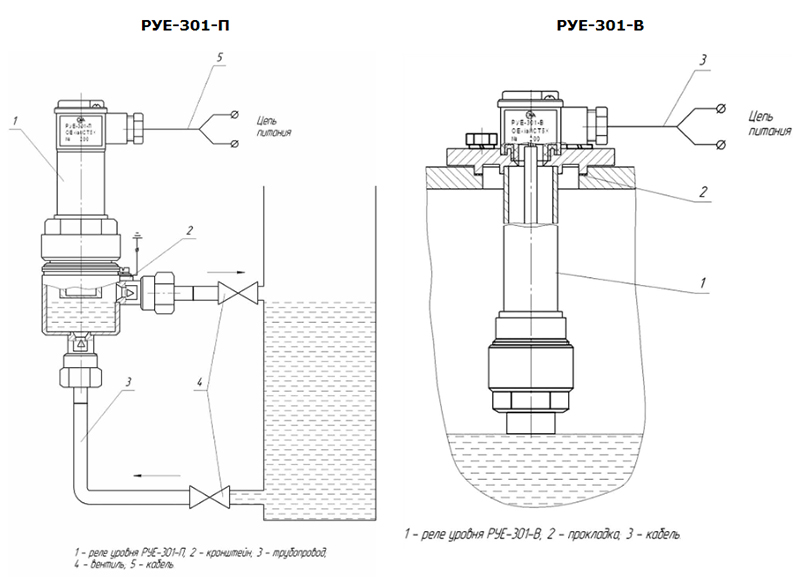

"Схема обвязки реле РУЕ-301"

Схема обвязки реле

Комплектация

  1. Реле уровня (РУЕ-301-П или РУЕ-301-В) - 1 шт.
  2. Комплект монтажных частей - 1 компл.
  3. Руководство по эксплуатации - 1 экз.
  4. Паспорт - 1 экз.

Модификации

Реле выпускаются в восьми исполнениях

Код исполнения Исполнение Способ установки Контролируемая среда Состояние "контактов" Схема подключения Минимальная длина погружной части, L, мм
РУЕ-301-П-НЗ-1 Проточное На шунте Жидкая Нормально замкнутые PNP
("-" общий)		 -
РУЕ-301-П-НЗ-2 NPN
("+" общий)
РУЕ-301-П-НР-1 Нормально разомкнутые PNP
("-" общий)
РУЕ-301-П-НР-2 NPN
("+" общий)
РУЕ-301-В-НЗ-1 Погружное, вертикальное На фланце, вертикально Жидкая, сыпучая Нормально замкнутые PNP
("-" общий)		 86
РУЕ-301-В-НЗ-2 NPN
("+" общий)
РУЕ-301-В-НР-1 Нормально разомкнутые PNP
("-" общий)
РУЕ-301-В-НР-2 NPN
("+" общий)

Примечание

  • Длина погружной части L для РУЕ-301-В определяется заказчиком.
