Реле уровня поплавковое РП 40/2

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

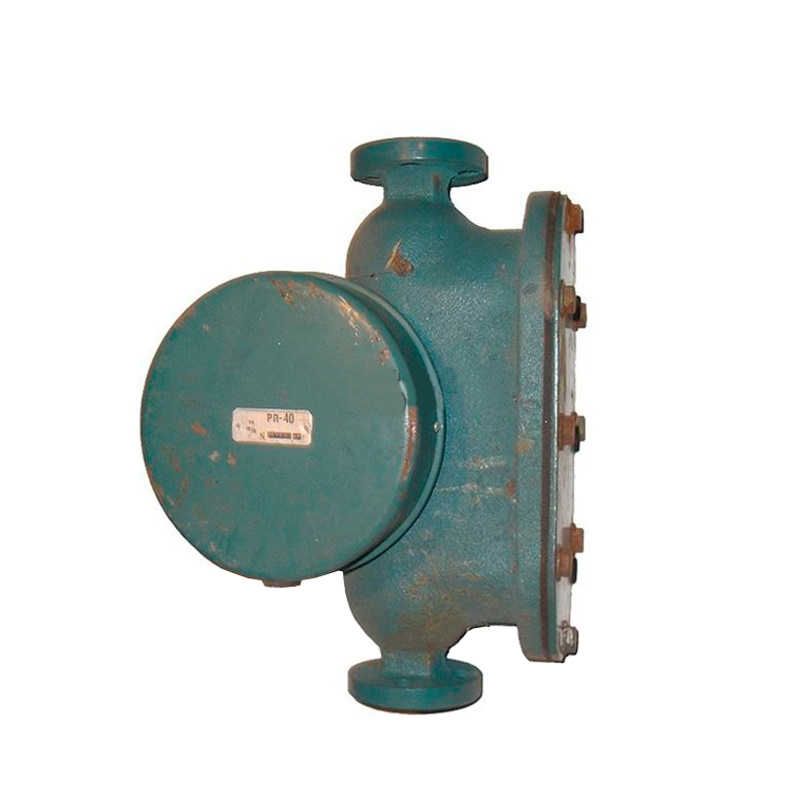

Реле поплавковое РП-40/2 предназначено для контроля положения уровня неагрессивной жидкости с температурой от 5 до 60 °С и температурой окружающего воздуха от 5 до 50 °С в различного рода резервуарах и для включения или выключения сигнальных устройств или исполнительных механизмов при отклонении уровня жидкости от заданного.

Реле поплавковое не предназначено:

  • для работы во взрывоопасных и запыленных помещениях;
  • для контроля вязких и агрессивных жидкостей;
  • для работы в условиях тряски и вибраций.

Принцип действия

Чувствительным элементом реле является поплавок.

Реле поплавковое РП-40/2 имеет два контактных устройства, из которых каждое может быть либо нормально замкнуто, либо нормально открыто. При отклонении уровня жидкости от заданного положения поплавок через систему тяг поворачивает ртутные переключатели и заставляет их либо замыкать, либо размыкать одну из электрических цепей.

Установка реле поплавкового РП-40/2 на заданный предел положения уровня жидкости производится специальным устройством, которое имеет шкалу для отсчета положения уровня жидкости, при котором должно срабатывать контактное устройство.

Ртутные переключатели при нижнем положении поплавка могут быть установлены в четырех вариантах:

  • левый переключатель нормально открыт, правый нормально замкнут;
  • левый переключатель нормально замкнут, правый нормально открыт;
  • оба переключателя нормально открыты;
  • оба переключателя нормально замкнуты.

Реле поплавковое РП-40/2 позволяет регулировать моменты срабатывания контактного устройства в двух разных положениях уровня жидкости – нижнем и верхнем.

Характеристики

  • Максимальная разность уровней - 150мм.
  • Предел настройки - от 20 до 150мм с точностью 20мм.
  • За нулевой уровень принято нижнее положение поплавка, отмеченное чертой на наружной стенке корпуса.
  • Реле может работать под заливом при давлении среды до 5 кгс/см2 и температуре от +5 до +60 °С.
  • Погрешность срабатывания (разница между уровнем жидкости для заданной точки настройки реле, при которой срабатывает контактное устройство) лежит в пределах от 10 до 15мм.
  • Черта, нанесенная на наружной стенке корпуса, расположенная на расстоянии 80±10 мм от торца нижнего фланца, характеризует собой момент подъем поплавка, т.е. нулевой уровень.
  • Нулевой уровень лежит на 5 мм ниже того уровня, при котором срабатывает контактное устройство в случае подъема жидкости, и на 7мм выше уровня, при котором срабатывает контактное устройство в случае опускания жидкости.
  • Следовательно, инструментальная ошибка прибора, зависящая от дифференциала, составляет 5-7 мм.

В случае необходимости в точной установке прибора эту ошибку следует учесть.

Рабочая мощность переключателя при переменном токе и безиндукционной нагрузке:

  • 5а при напряжении 127 в.
  • 3а при напряжении 220 в.
  • Сопротивление изоляции - 40 МОм.
  • Масса, кг:- 9 кг.
