Описание

Реле контактные РК-301У предназначены для контроля уровня жидких сред в технологических процессах, аппаратах, оборудовании и коммутации электрических цепей при достижении контролируемой жидкостью заданного уровня. Реле могут быть использованы для блокировки насосов и другого оборудования, в том числе и во взрывоопасных условиях.

Принцип действия

Реле РК-301У являются магнитоуправляемыми датчиками с герконовым коммутационным элементом. Состояние реле зависит от положения поплавка относительно геркона:

  • разомкнут, если поплавок находится ниже уровня срабатывания;
  • замкнут, если поплавок находится выше уровня срабатывания.

Условия эксплуатации:

  • температура окружающего воздуха - от минус 50 до плюс 85 °С;
  • атмосферное давление - от 630 до 800 мм рт. ст.;
  • относительная влажность воздуха - до 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
  • вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
  • содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм.

Монтаж

  • Рабочее положение реле РК-301У-П, РК-301У-В – вертикальное, поплавком вниз, реле РК-301У-Г – горизонтальное, поплавком вниз, с допустимым отклонением на угол не более 5°.
  • Крепление реле РК-301У-П осуществляется при помощи кронштейна болтами М6х20, входящими в комплект поставки. Подключение линий входа и выхода контролируемой жидкости реле РК-301У-П осуществляется нержавеющими трубками с наружным диаметром 8 мм и толщиной стенки не менее 1 мм.
  • Реле РК-301У-В вворачивается в стенку емкости резьбовой частью корпуса (М27х1,5) и уплотняется прокладкой.
  • Реле РК-301У-Г крепится к фланцу емкости с помощью шайбы и гайки и уплотняется прокладкой.
  • Электромонтаж реле выполняют кабелем МКШ 2х0,35 мм2 в соответствии со схемой электрической соединений.

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

  • реле, устанавливаемого на шунте: "Реле уровня РК-301У-П";
  • реле погружного вертикального с уровнем срабатывания 500 мм и плотностью жидкости ρ = 0,8 г/см3: "Реле уровня РК-301У-В, Н = 500 мм, ρ = 0,8 г/см3";
  • реле погружного горизонтального с длиной погружной части 500 мм: "Реле уровня РК-301У-Г, L = 500 мм".

Характеристики

  • Параметры контролируемой среды:
    • температура - от минус 50 до плюс 85 °С;
    • давление – от 0 до 40 кгс/см2;
    • плотность - от 500 до 3000 кг/м3;
    • вязкость - до 0,5 Па•с для РК-301У-П и до 10 Па•с для РК-301У-В, РК-301У-Г;
    • твердые включения размером не более 1 мм;
    • объемная концентрация твердых включений не более 1,5 %.
  • Скорость подъема уровня жидкости в реле РК-301У-П не должна превышать 50 мм/с.
  • Реле не может быть использовано для работы с жидкостями кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
  • Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632-72.
  • Реле относится к группе изделий, не допускающих отклонения от вертикального (для РК-301У-П и РК-301У-В) положения и горизонтального (для РК-301У-Г) более чем на 5°.
  • Реле сохраняет свои характеристики при воздействии внешних постоянных магнитных полей с напряженностью до 400 А/м по ГОСТ Р 52931-2008.
  • Реле имеет степень защиты оболочек от проникновения твердых тел и воды IP54 по ГОСТ 14254-96.
  • Погрешность срабатывания реле в нормальных условиях не превышает ± 2 мм.
  • Зона возврата реле не превышает 15 мм относительно фактического уровня срабатывания.
    • Характеристики электрических цепей, коммутируемых контактами реле:
      • контакты разомкнуты при уровне жидкости ниже номинального уровня срабатывания;
      • род тока – постоянный;
      • вид нагрузки – активная;
      • коммутируемая мощность – до 10 Вт;
      • коммутируемый ток – до 0,5 А;
      • коммутируемое напряжение – до 100 В.
    • Во взрывоопасных зонах помещений и наружных установок питание цепей, коммутируемых реле, напряжением (16 ± 4) В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования IIС.
    • Рекомендуемые источники питания искробезопасных цепей, коммутируемых реле: двухканальное промежуточное искробезопасное реле РПИ-301М или одноканальный искробезопасный сигнально-блокировочный модуль МСБИ-302, описания на которые приведены в соответствующих разделах каталога.
    • Масса реле не более следующих значений, кг:
      • РК-301У-П – 0,9;
      • РК-301У-В (при минимальной длине погружной части Lmin) – 0,6;
      • РК-301У-Г (при минимальной длине погружной части Lmin) – 0,6.

    Примечания

    • Уровнем срабатывания реле считают уровень жидкости, при котором происходит замыкание контактов.
    • Значение уровней срабатывания Н реле РК-301У-П и РК-301У-Г в зависимости от плотности жидкости приведены в руководстве по эксплуатации и паспорте реле.
    • Значение уровня срабатывания Н и плотность жидкости ρ для реле РК-301У-В задаются потребителем и приведены в паспорте реле.

    Взрывозащищенность

    • Реле имеют маркировку взрывозащиты 0ExiaIICT5Х, соответствуют ГОСТ 30852.0-2002 и ГОСТ 30852.10-2002 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7-3 "Правил устройства электроустановок" (ПУЭ), гл. 3.4 ПТЭЭП и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
    • Реле соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).

    Схемы

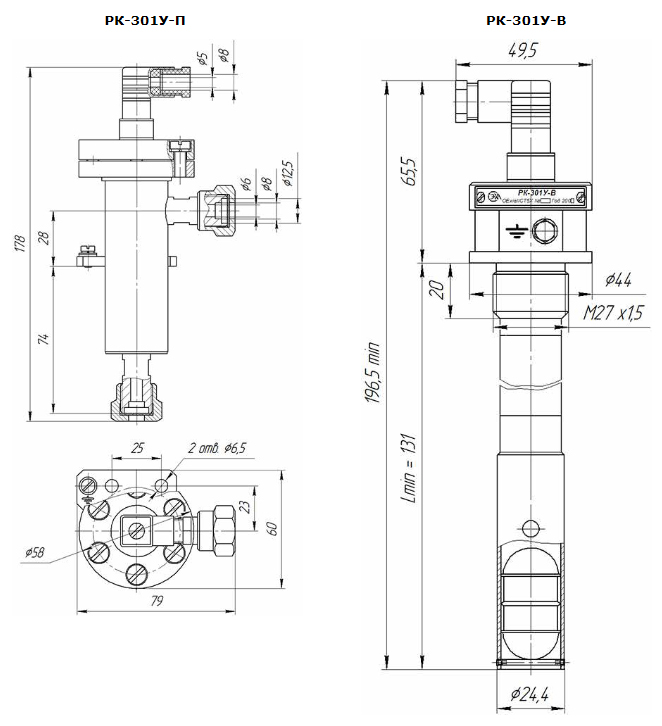

    "Габаритные и установочные размеры реле РК-301У-П, РК-301У-В"

    Габаритные и установочные размеры реле РК-301У-П, РК-301У-В

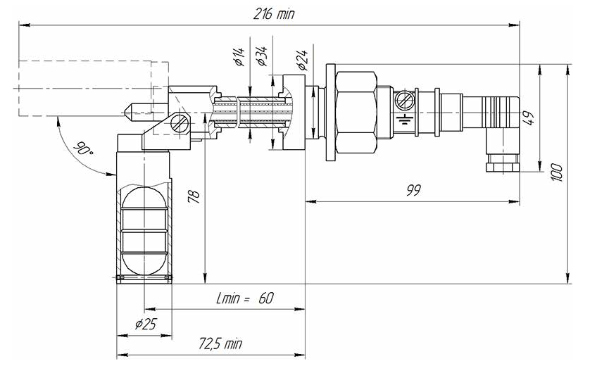

    "Габаритные и установочные размеры реле РК-301У-Г"

    Габаритные и установочные размеры реле РК-301У-Г

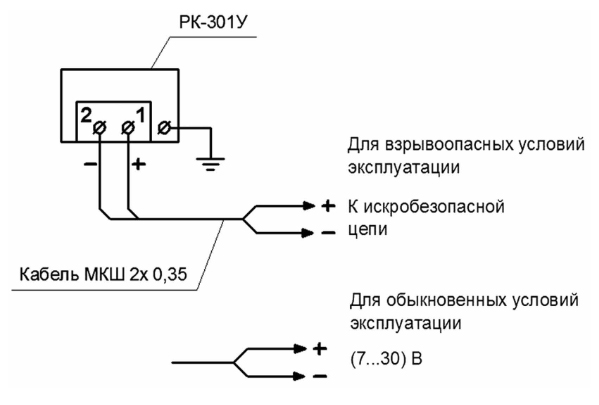

    "Схема электрическая соединений реле РК-301У"

    Схема электрическая соединений реле

    Комплектация

    1. Реле уровня (РК-301У-П, РК-301У-В или РК-301У-Г) - 1шт.
    2. Комплект монтажных частей - 1 компл.
    3. Руководство по эксплуатации - 1 экз.
    4. Паспорт - 1 экз.

    Модификации

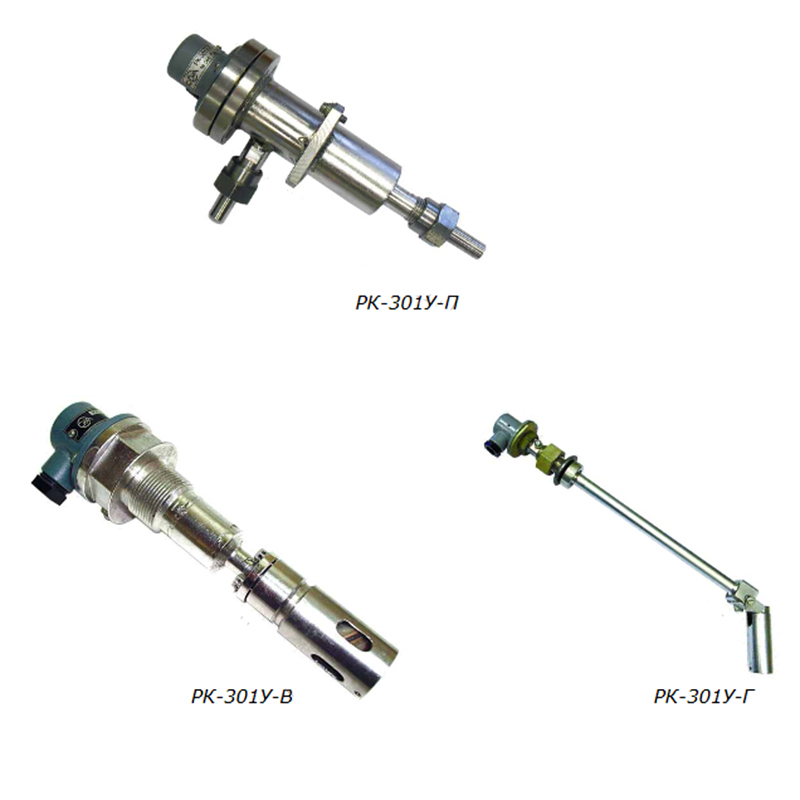

    Реле выпускаются в следующих исполнениях:

    Исполнение Код исполнения реле Способ установки на месте эксплуатации Диаметр отверстия в емкости для установки погружаемого реле, мм Минимальная Длина погружной части, L, мм
    Проточное РК-301У-П На шунте - -
    Погружное вертикальное РК-301У-В В резьбовом отверстии, вертикально М27x1,5 131
    Погружное горизонтальное РК-301У-Г На фланце, горизонтально D=45 60

    Дополнительные особенности реле:

    • РК-301У-В - значение уровня срабатывания H и плотность жидкости для реле задаются потребителем при заказе и приводятся в паспорте реле. Присоединительная резьба монтажного штуцера - М27х1,5, но может быть увеличена по желанию заказчика. По заказу могут быть выполнены другие виды крепления реле на аппарате.
    • РК-301У-В и РК-301У-Г – длина погружной части L определяется заказчиком.
