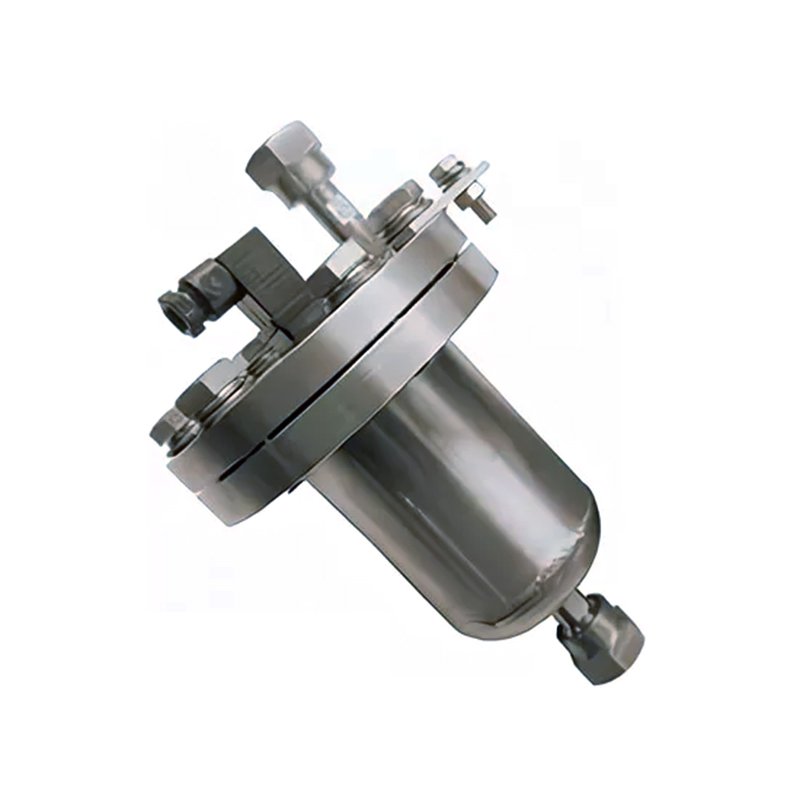

Реле уровня РУ-304

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Реле уровня РУ-304 предназначены для контроля уровня жидких сред в технологических процессах, аппаратах, оборудовании и коммутации электрических цепей при достижении контролируемой жидкостью заданного уровня. Реле могут быть использованы для блокировки насосов и другого оборудования, в том числе и во взрывоопасных условиях.

Принцип действия

Реле РУ-304 являются магнитоуправляемыми датчиками с герконовым коммутационным элементом. Состояние реле зависит от положения поплавка относительно геркона:

замкнут, если поплавок находится ниже уровня срабатывания;
разомкнут, если поплавок находится выше уровня срабатывания.

Условия эксплуатации:

температура окружающего воздуха - от -50 до +85 °C;
атмосферное давление - от 630 до 800 мм. рт. ст.;
относительная влажность воздуха - до 95 % при температуре +35 °C и более низких температурах без конденсации влаги;
вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм.

Монтаж

Рабочее положение РУ-304 – вертикальное, поплавком вниз, с допустимым отклонением на угол не более 2°.
Крепление реле осуществляется при помощи кронштейна болтами М6х20, входящими в комплект поставки. Подключение линий входа и выхода контролируемой жидкости реле осуществляется нержавеющими трубками с наружным диаметром 8 мм и толщиной стенки не менее 1 мм.
Электромонтаж реле выполняют кабелем МКШ 2х0,35 мм² в соответствии со схемой электрической соединений.

Гарантия

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Характеристики

Параметры контролируемой среды:
- температура – от -50 до +85 °C;
- давление – от 0 до 40 кгс/см²;
- плотность – от 600 до 3000 кг/м³;
- вязкость – до 0,5 Па·с;
- твердые включения размером не более 1 мм;
- объемная концентрация твердых включений не более 1,5 %.
Скорость подъема уровня жидкости в реле РУ-304 не должна превышать 50 мм/с.
Реле не может быть использовано для работы с жидкостями кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632-72.
Реле относится к группе изделий, не допускающих отклонения от вертикального положения более чем на 2°.
Реле сохраняет свои характеристики при воздействии внешних постоянных магнитных полей с напряженностью до 400 А/м по ГОСТ Р 52931-2008.
Реле имеет степень защиты оболочек от проникновения твердых тел и воды IP54 по ГОСТ 14254-96.
Погрешность срабатывания реле в нормальных условиях относительно уровня срабатывания не превышает ± 2 мм.
Зона возврата реле не превышает 15 мм относительно фактического уровня срабатывания.
Характеристики электрических цепей, коммутируемых контактами реле:
- контакты замкнуты при уровне жидкости ниже номинального уровня срабатывания;
- род тока – постоянный, переменный;
- вид нагрузки – активная;
- коммутируемый ток: постоянный – до 1 А, переменный – до 0,25 А;
- коммутируемое напряжение – до 125 В;
- коммутируемая мощность – не более 30 Вт постоянного тока и не более 7,5 Вт переменного тока.
Во взрывоопасных зонах помещений и наружных установок питание цепей, коммутируемых реле, напряжением (16 ± 4) В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования IIС.
Рекомендуемые источники питания искробезопасных цепей, коммутируемых реле: двухканальное промежуточное искробезопасное реле РПИ-301М или одноканальный искробезопасный сигнально-блокировочный модуль МСБИ-302, описания на которые приведены в соответствующих разделах каталога.
Масса реле не более 2,3 кг.

Примечания

Уровнем срабатывания реле считают уровень жидкости, при котором происходит размыкание контактов.
Значение уровней срабатывания Н реле в зависимости от плотности жидкости приведены в руководстве по эксплуатации и паспорте реле.

Взрывозащищенность

Реле имеют маркировку взрывозащиты 0ExiaIICT5Х, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7-3 "Правил устройства электроустановок" (ПУЭ), гл. 3.4 ПТЭЭП и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Реле соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).
