Описание

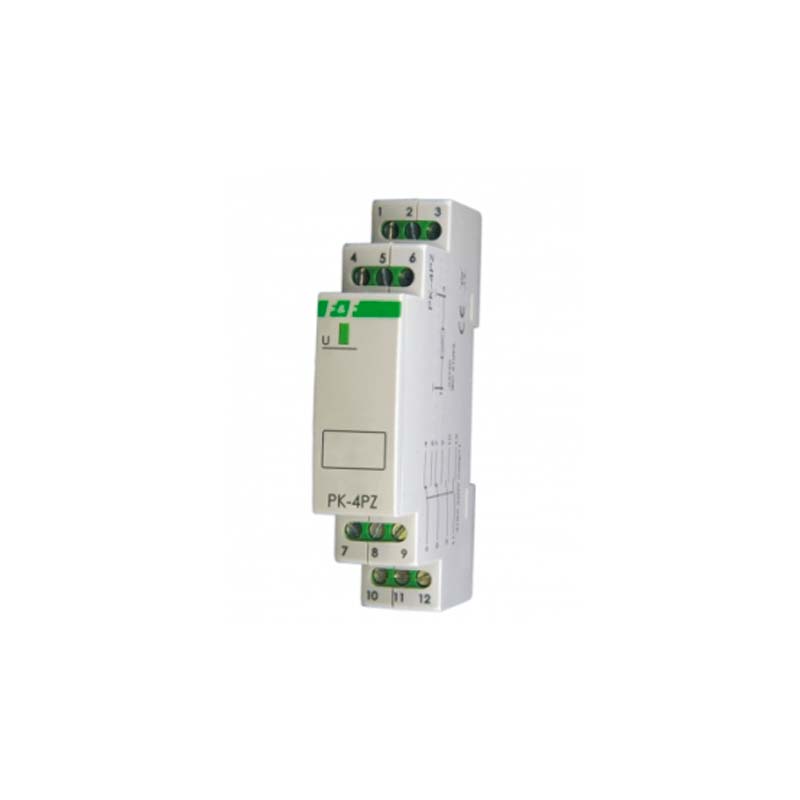

Реле электромагнитное, модульное PK-4PZ (РЕ-4РР) используются для гальванической развязки между цепями управления электрическими устройствами и силовыми цепями.
Устройство и принцип действия
Когда напряжение питания подается на обмотку электромагнита реле - производится переключение контактов. Загоранием светодиода (зеленого цвета) сигнализируется состояние контактов реле. Когда же напряжение питания пропадает - контакты возвращаются в первоначальное состояние.
Реле PK-4PZ выполняются в корпусе один модуль S шириной, и крепятся на Дин-рейку 35 мм.
Характеристики
| Параметр | Значение |
| Соответствие стандарту: | IEC 61095 |
| Напряжение питания: | |
| PЕ-4PР 220 В (PK-4PZ/220): | 220 В~ |
| PЕ-4PР 110 В (PK-4PZ/110): | 110 В~/= |
| PЕ-4PР 48 В (PK-4PZ/48): | 48 В~/= |
| PЕ-4PР 24 В (PK-4PZ/24): | 24 В~/= |
| PЕ-4PР 12 В (PK-4PZ/12): | 12 В~/= |
| Максимальный ток нагрузки: | 2х(8 A), 2х(8 A) |
| Группы выходных контактов: | 2 переключающих, 2 замыкающих |
| Напряжение изоляции: | 400 В |
| Напряжение пробоя изоляции: | контакты - обмотка 2,5 кВ |
| Между группами контактов: | 3,6 кВ |
| Между разомкнутыми контактами: | 1,2 кВ |
| Уровень загрязнения: | 3 |
| Выносливость к перегрузкам: | 3 кВ |
| Класс безопасности: | В |
| Степень защиты: | IP20 |
| Время реакции срабатывания: | не более 40 мс |
| Время реакции отключения: | не более 20 мс |
| Выносливость механическая: | не менее 5х106 циклов |
| Потребляемый ток: | 25 мА |
| Индикация срабатывания: | зеленый светодиод |
| Присоединение проводов: | зажимы винтовые 2,5 мм2 |
| Диапазон рабочих температур: | от -25°С до +50°С |
| Размеры: | 1 модуль типа S (17,5 мм) |
| Монтаж: | на DIN-рейке 35 мм |
