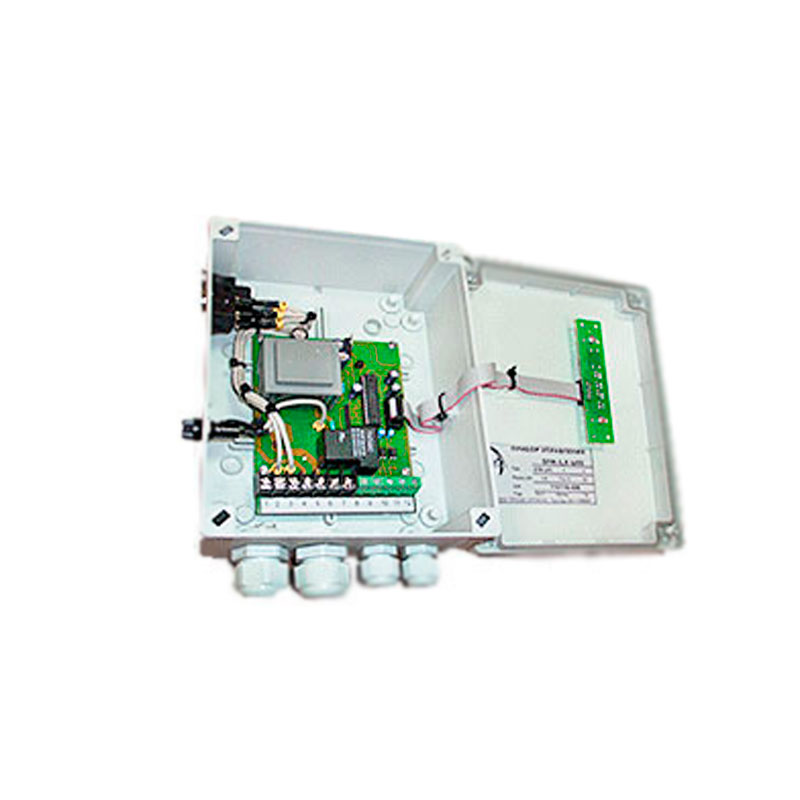

Реле SPM

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле SPM предназначено для автоматического и ручного управления (по электронным или поплавковым датчикам уровня) и защиты 1-но фазного электрического насоса от токов короткого замыкания, повышенного/заниженного питающего напряжения.

Функциональные возможности

Реле управления и защиты насоса обеспечивает:

  • автоматическое (по сигналам поплавковых или электродных датчиков уровня, реле давления) управление пуском/остановкой электронасоса,
  • защиту по току тепловым реле,
  • защиту электродвигателя от токов короткого замыкания,
  • защиту электродвигателя от завышенного/заниженного напряжения,
  • защиту насосного агрегата от работы в режиме “сухого хода” по сигналу поплавкового или электродного датчика,
  • световую индикацию состояний насоса, датчика уровня, аварийных режимов.
Технические характеристики
Параметры Значение
Напряжение питания 220В, 50Гц ±15%
Максимальная погрешность измерения напряжения ± 3%
Максимальная мощность управляемого электродвигателя до 1,5 кВт
Максимальный коммутируемый ток 12А, 250В
Емкость встроенного конденсатора (опция) до 40 мкФ
Порог защитного отключения по напряжению настраиваемый, в % от Uп
Ток датчика 0,012А; 12В; 50Гц
Ток контактов дистанционного управления: 0,012А; 12В; 50Гц
Мощность, потребляемая пультом не более 4 Вт
Габаритные размеры 204х159х84 мм
Масса 1,0 кг
Модификации

ТИП

Р2,кВт
SPM-1,5 ip55 12A 1,50
SPM-2,2 ip55 20A 2,20
SPM-1,5 ip40 12A 1,50
SPM-2,2 ip40 20A 2,20
Пусковые конденсаторы 450В
20uF с креплением 055 20
30uF с креплением 0,75 30
40uF с креплением 1,10 40
50uF с креплением 1,50 50
60uF с креплением 2,20 70
Датчик для скважин/емкостей кабель 50м

Эксплуатация

Оптимальными условиями для использования реле SPM являются:

  • температура окружающей среды от 10 до +40°С,
  • атмосферное давление от 84 до 106,7 кПа.
