Описание

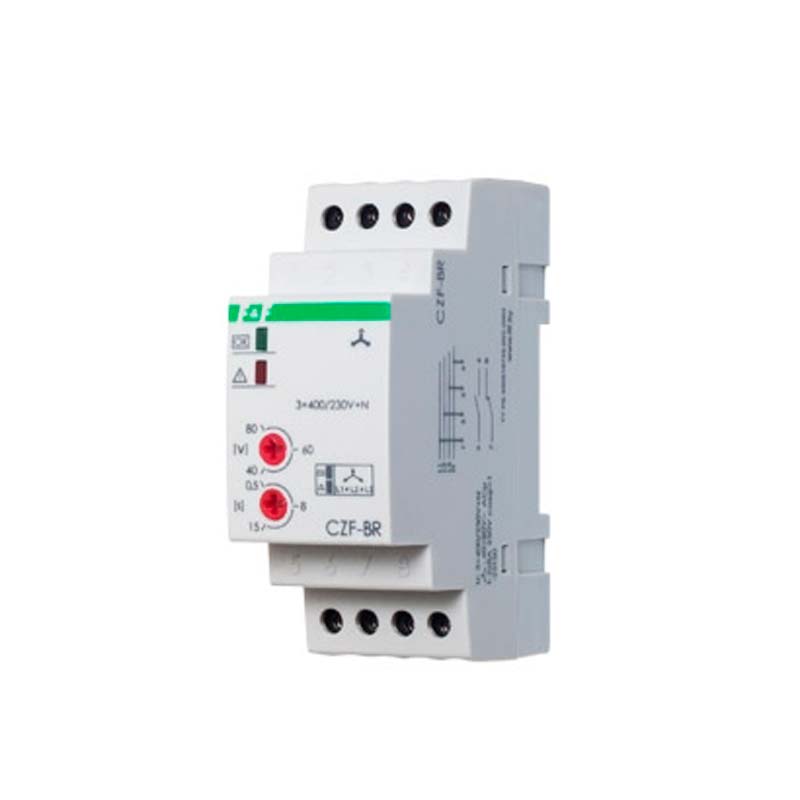

Реле защиты пропадания фазы CKF-BR (ДЧПФ-3) защищает двигатели электрические переменного тока от пропадания напряжения на 1 или 2-х фазах. Предостерегает от асимметрии напряжения между ними, или изменении их последовательности чередования.
Область применения
Реле контроля фаз используется для: защиты асинхронных электродвигателей, промышленных установок, электроприводов, оборудования холодильного и прочих механизмов.
Устройство и принцип действия
После подключения прибор в постоянном режиме контролирует показания напряжения в каждой фазе, величину асимметрии, и дополнительно верную последовательность их чередования. Цепь разъединяется в случае возникновения одной из указанных выше аварийных ситуаций.
Примечание: При пропадании фазы задержка составляет 4с. Данное интервал позволяет исключить срабатывания в случае кратковременной просадки питания. Гистерезис - 5В. Установка асимметрии, при достижении которой производится отключение: от 40 до 80 В.
Реле CKF-BR крепится в щит на Дин рейку 35мм. На лицевой панели изделия имеется регулятор, используя который возможно произвести любые нужные вам настройки. Подключение реле важно осуществлять правильно, согласно схеме работы прибора.
Характеристики
| Параметр | Значение |
| Напряжение питания: | 3х380/220 В~ + N |
| Максимальный ток нагрузки: | 10 А |
| Группы выходных контактов: | 1 переключающий |
| Асимметрия напряжений аварийного отключения: | 40 – 80 В~ |
| Гистерезис: | 5 В~ |
| Задержка аварийного отключения: | 4 с |
| Потребляемая мощность: | 1,6 Вт |
| Присоединение проводов: | винтовые зажимы 2,5 мм2 |
| Выносливость контактов: | 105 |
| Рабочая температура: | от -25°С до +50°С |
| Степень защиты: | IP40 |
| Размеры: | 2 модуля типа S (35 мм) |
| Монтаж: | на DIN-рейке 35мм |
