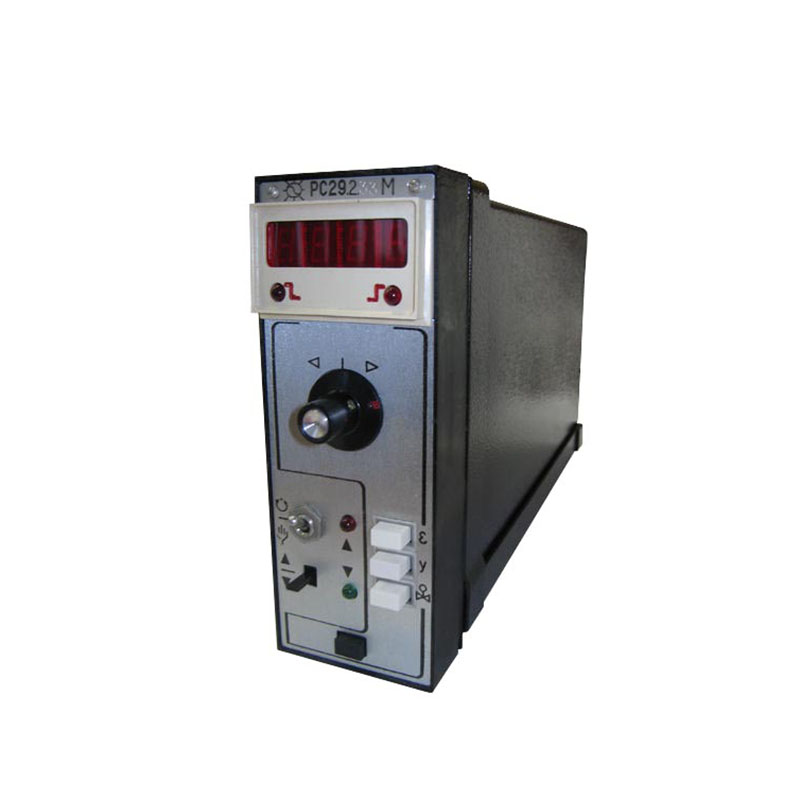

Регулятор РС29

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор РС29 формирует импульсы постоянного и переменного тока, а также фиксирует и отображает положение исполнительного механизма, используется в котельных установках и агрегатах малой и средней мощности, а также в других технологических и энергетических установках для контроля работы автоматических систем регулирования и управления тепловыми процессами.

Функциональные возможности

Регулятор РС29 осуществляет:

  • П- и ПИ-регулирование, а также регулирование с двухпозиционным и трехпозиционным законом;
  • визуальную индикацию момента выхода и срабатывания сигнализации;
  • переключение ручного управление исполняющим механизмом может на автоматическое;
  • предупреждение регулятора при отклонении нормативов сигнала выхода;

Характеристики

Параметр

Значение

Выходные сигналы

импульсы пульсирующего напряжения постоянного тока среднего значения 24 В

импульсы напряжения постоянного тока плюс 10В или минус 10В

изменение сигнала рассогласования на 10 В в пределах от минус10 В до плюс 10 В постоянного тока

изменение состояния электронного ключа при сигнализации предельных отклонений (РС29.0.12М; РС29.1.12М; РС29.0.11М; РС29.0.12М); коммутирующая способность не более 0,15 А; 45 В постоянного тока

изменение состояния выходных контактов реле при аналого-релейном преобразовании;

коммутирующая способность: активная цепь - не более 0,25А; 36 В; активно-индуктивная цепь -не более 0,15 А; 36 В

изменение напряжения постоянного тока при динамическом преобразовании на 10 В в пределах от минус 10 В до плюс 10 В; назначение: для связи между приборами

Зона нечувствительности

0,4-4,0%

Коэффициент передачи

0,2-10,0 с/%

Постоянная времени интегрирования

5-500 с

Потребляемая мощность

не более 18 ВА

Масса

не более 3,5 кг

Габаритные размеры (высота х ширина х глубина)

160 х 60 х 325 мм

Схемы

Рис.1. Схема габаритных размеров регулятора РС29
Рис.1. Схема габаритных размеров регулятора РС29

Комплектация

  • Регулятор РС29 - 1 шт,
  • Паспорт - 1 экз,
  • Упаковка - 1 шт.

Модификации

Модификация

Характеристики

РС 29.0.11

Основные входы - до пяти унифицированных сигналов (из них три сигнала 0-5 мА) реостатный или индуктивный.
Датчик указателя положения - реостатный или индуктивный.

РС 29.0.12

Основные входы - до пяти унифицированных сигналов (из них три сигнала 0-5 мА) реостатный или индуктивный.
Датчик указателя положения - реостатный или индуктивный.
Стрелочная индикация

 РС 29.1.11

Основные входы - до трех сигналов +/-10мГн дифференциально-трансформаторных датчиков и до двух унифицированных.
Датчик указателя положения - индуктивный или реостатный.

 РС 29.1.12

Основные входы - до трех сигналов +/-10мГн дифференциально-трансформаторных датчиков и до двух унифицированных.
Датчик указателя положения - реостатный или индуктивный.
Стрелочная индикация

 РС 29.0.42

Основные входы - до четырех унифицированных сигналов.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и динамическое преобразования
Стрелочная индикация

 РС 29.0.43

Основные входы - до четырех унифицированных сигналов.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и динамическое преобразования
Цифровая индикация

РС 29.1.42

Основные входы - до трех сигналов +/- 10мГн дифференциально-трансформаторных датчиков и до двух унифицированных.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и динамическое преобразования
Стрелочная индикация

РС 29.1.43

Основные входы - до трех сигналов +/- 10мГн дифференциально-трансформаторных датчиков и до двух унифицированных.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и динамическое преобразования
Цифровая индикация

РС 29.2.22

Основные входы - до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов.
Датчик указателя положения - реостатный.
Стрелочная индикация

РС 29.2.23

Основные входы - до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов.
Датчик указателя положения - реостатный.
Цифровая индикация

РС 29.2.32

Основные входы - до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и нелинейное преобразования (например, для формирования отопительного графика для систем теплоснабжения)
Стрелочная индикация

РС 29.2.33

Основные входы - до трех термометров сопротивления градуировок 50М, 100М, 23 и до двух унифицированных сигналов.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и нелинейное преобразования (например, для формирования отопительного графика для систем теплоснабжения)
Цифровая индикация

РС 29.3.42

Основные входы - от термопары градуировок ХК, ХА, ПП, ПР, ВР с компенсацией холодных спаев и два унифицированных сигнала.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и динамическое преобразования
Стрелочная индикация

РС 29.3.43

Основные входы - от термопары градуировок ХК, ХА, ПП, ПР, ВР с компенсацией холодных спаев и два унифицированных сигнала.
Датчик указателя положения - реостатный.
Дополнительные функции - аналого-релейное и динамическое преобразования
Цифровая индикация
