Постоянное использование прибора с названием регулятор частоты РЧ, в составе технологического оборудования регуляторов типа РЧ является эффективным средством для оптимизации объёма энергопотребления на производстве и повышения экономической эффективности в работе предприятия. В зависимости от мощности установки регуляторы представлены производителем в достаточно большом диапазоне мощностей в пределах 1,5 ÷ 55 Вт.

Назначение

Частотный регулятор РЧ используются для обеспечения регулировки скоростей вращения валов 3-фазных двигателей асинхронного типа. В результате их работы появляется возможность точной настройки рабочего режима технологического оборудования, которое работает в комплексе с данным приводным механизмом.

Работа и внутреннее устройство

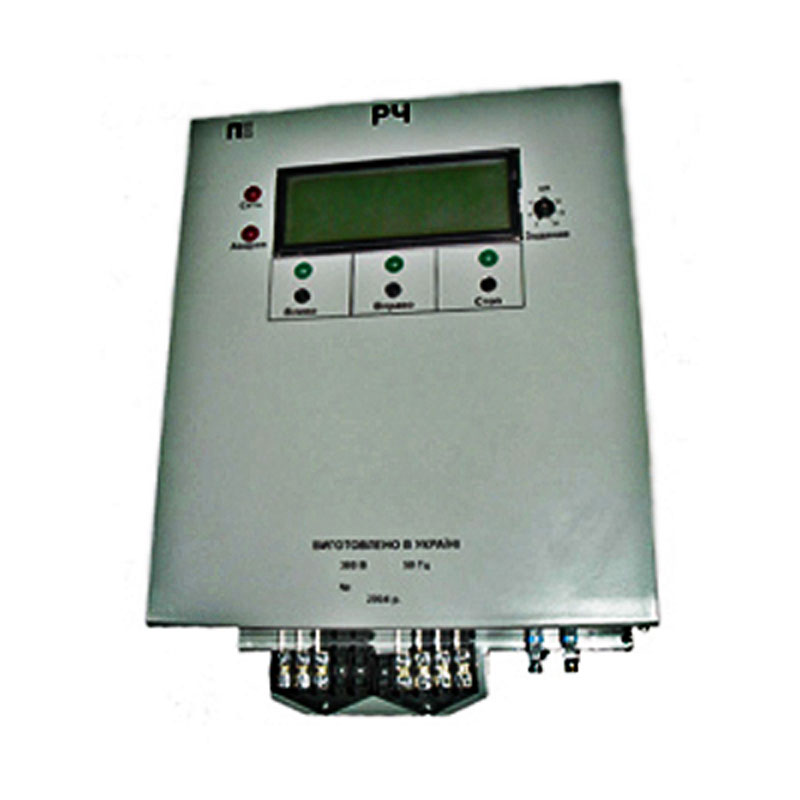

Оборудование поставляется в металлическом корпусе и устанавливается в составе щита управления электрооборудованием. Для подключения к питающей сети конструкцией регулятора предусмотрено наличие специальных разъёмов и колодки, расположенных под защитной крышкой. Конструкцией предусмотрена светодиодная индикация, которая позволяет оператору визуально определить рабочее состояние установки.



Производителем рекомендуется установка частотных регуляторов в условиях организации условий эксплуатации, при которых не допускается

  • интенсивный дополнительный нагрев,
  • образование на оборудовании конденсата или попадание брызг,
  • высокое показательное число запылённости, то есть в воздухе могут находиться металлические частицы, своим присутствием загрязняя его.

Надёжная работа электрического двигателя и самого частотного регулятора обеспечивается многовекторной защитой оборудования. В частности предусмотрена защита техники от коротких замыканий, перекоса или обрыва фаз, потери питания. Кроме того, активно используется максимальная токовая и тепловая защита.



Исполнение

РЧ 1.5

РЧ 2.2

РЧ 3.7

РЧ 5.5

РЧ 7.5

РЧ 11.0

РЧ 15.0

Максимальная нагрузка, кВт

1,5

2,2

3,7

5,5

7,5

11

15

Ток номинальный

4 А

5 А

8 А

11 А

15 А

22 А

31 А

Мощность потребления

до 75

до 110

до 185

до 275

до 375

до 550

до 750

Исполнение

РЧ 18.5

РЧ 22.0

РЧ 30.0

РЧ 37.0

РЧ 45.0

РЧ 55.0



Максимальная нагрузка, кВт

18,5

22

30

37

45

55



Ток номинальный

38 А

43 А

57 А

71 А

86 А

110 А



Мощность потребления

до 925

до 1100

до 1500

до 1850

до 2250

до 2750





Питающее напряжение

380 В (± 10 %)

Частота сети

50/60 Гц

Возможный диапазон для регулировки напряжения

0-380 В

Шаг регулировки напряжения

1 %

Возможный диапазон для частотной регулировки

1 ÷ 127 Гц

Шаг частотной регулировки

0,1 Гц
