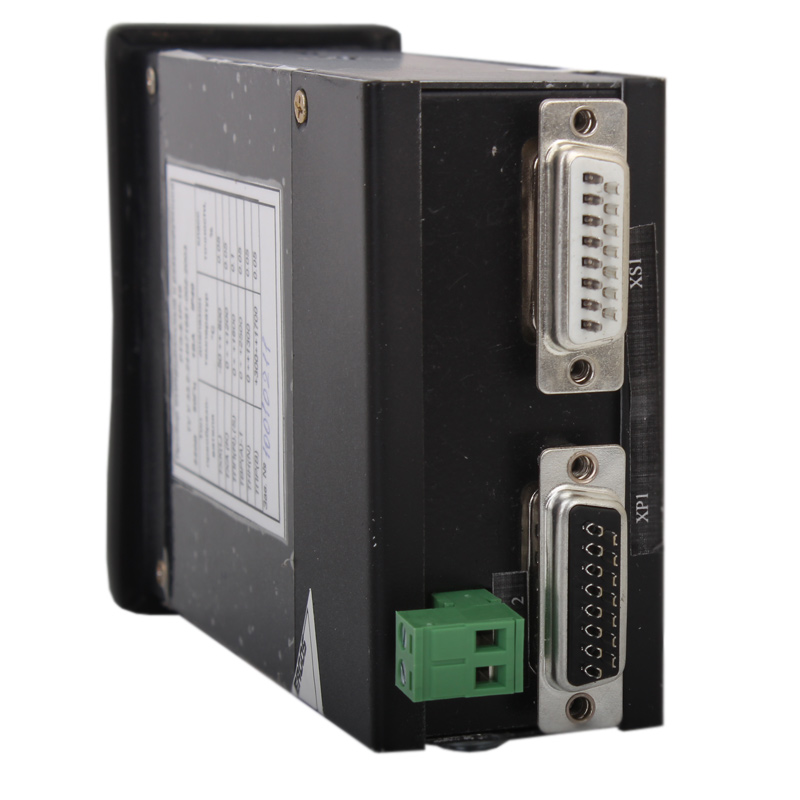

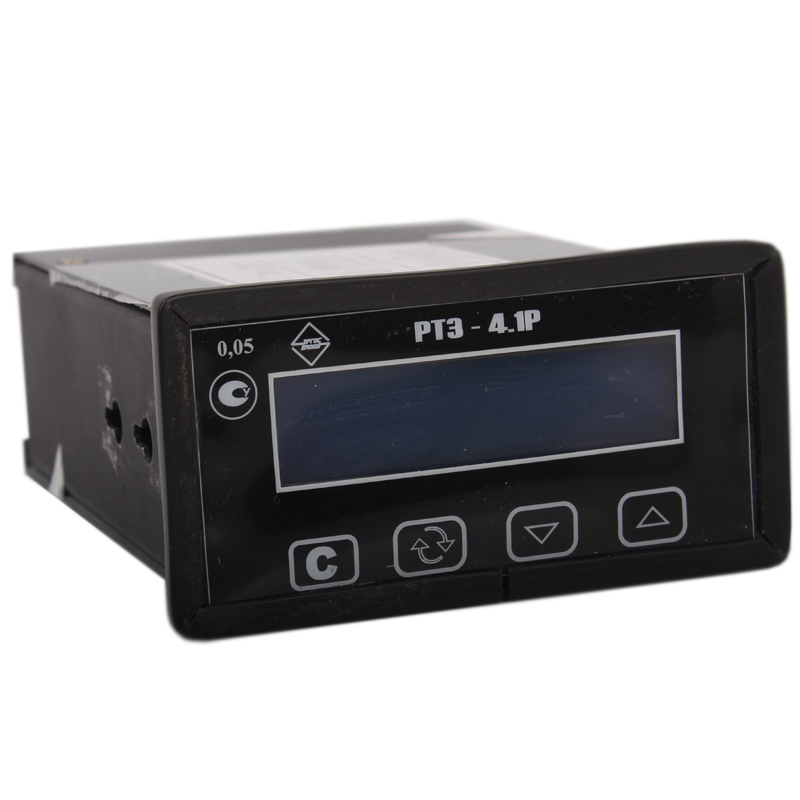

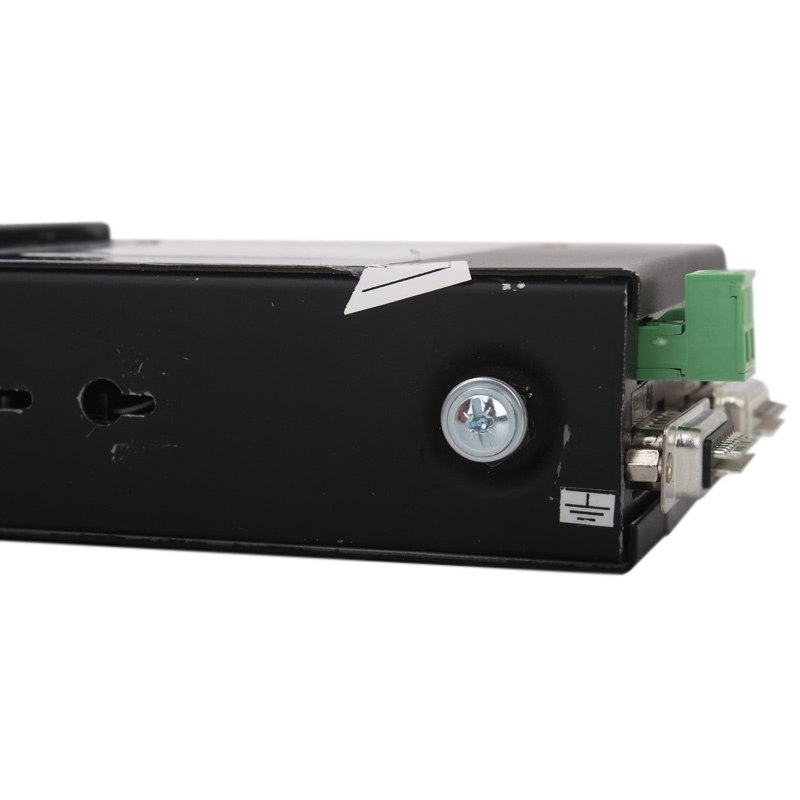

Прибор РТЭ-4.1Р

Прибор РТЭ-4.1Р относится к категории прецизионных – обладающих повышенным уровнем точности в работе (в данном случае она составляет 0,05 %). Измеритель напряжения и тока в этой модификации выделяется своей функциональностью и широкими возможностями применения:

  • при необходимости могут быть записаны до 10 не связанных между собой программ, содержащих до 20 шагов;
  • наличие входа сигнала коррекции;
  • устройством поддерживается 7 типов температурных преобразователей;
  • являясь зависимой от особенности действующего технологического рабочего процесса, может быть использован адаптивный режим, ПИ, ПД, П, ПИД.

Назначение

Прибор РТЭ-4.1Р предназначен для установки в современных промышленных системах автоматизации, работающих под компьютерным управлением, в ходе которого требуется регулирование и контроль уровня температуры в автономном режиме без участия технических специалистов.

Устройство и работа

Конструктивное исполнение прибора предусматривает достаточно широкие возможности для работы. Этому способствует наличие

  • цифровой индикации и калибровки,
  • возможности установки параметров срабатывания сигнализации или системы извещения операторов,
  • свободно программируемой логики устройств, которые подключаются к выходу,
  • гальванической развязки по питанию и выходу оптической изоляции,
  • функции анализа последствий отсутствия питания в сети и принимаются решения в сфере возможности продолжения технологического цикла по изготовлению продукта.

Сетевое напряжение постоянный/переменный ток

280/160 В

Частота сети подключения

50 Гц

Принцип управление выходами

ШИМ

Доступный закон регулировки

ПИД

Число каналов для регулирования

1

Погрешность

0,05 %

Диапазон рабочих температур в преобразователе, подключаемом на входном гнезде

ТСМ50 (100)М;

ТСП50 (100)П

-50 ÷ +200 ˚С

-50 ÷ +650 ˚С

ТНН (N)

0 ÷ +1300 ˚C

ТПР

+300 ÷ +1800 ˚С

ТПП (S)

0 ÷ +1750 ˚C

ТВР (А)-1

0 ÷ +2500 ˚С

ТПП(R)

0 ÷ +1750 ˚С

Pt100

-50 ÷ +600 ˚С

ТХК (L);

ТХА (K)

-50 ÷ +650 ˚С

-50 ÷ +1250 ˚С

Выходы (количество)

7

Входы (количество)

2

Количество выходов аналогового типа

2 (Y7 и Y8)

Количество сигналов на входе аналогового типа

3 (Х1 ÷ Х3)

Рабочие характеристики токового выхода I(+ -)

напряжение

до 0 ÷ 10 В

номинальный ток

0 ÷ 20 (4 ÷ 20) мА

Оптотранзисторные выходы Y1 – Y6

напряжение

до 30 В

токовая нагрузка

0,1 А

Класс защиты корпуса

IP 40

Интерфейс РТЭ-4.1Р

RS485

Протокол

MODBUS

Дальность связи

до 1500 м

Степень защиты корпуса

IP 40

Вес прибора

1 кг
