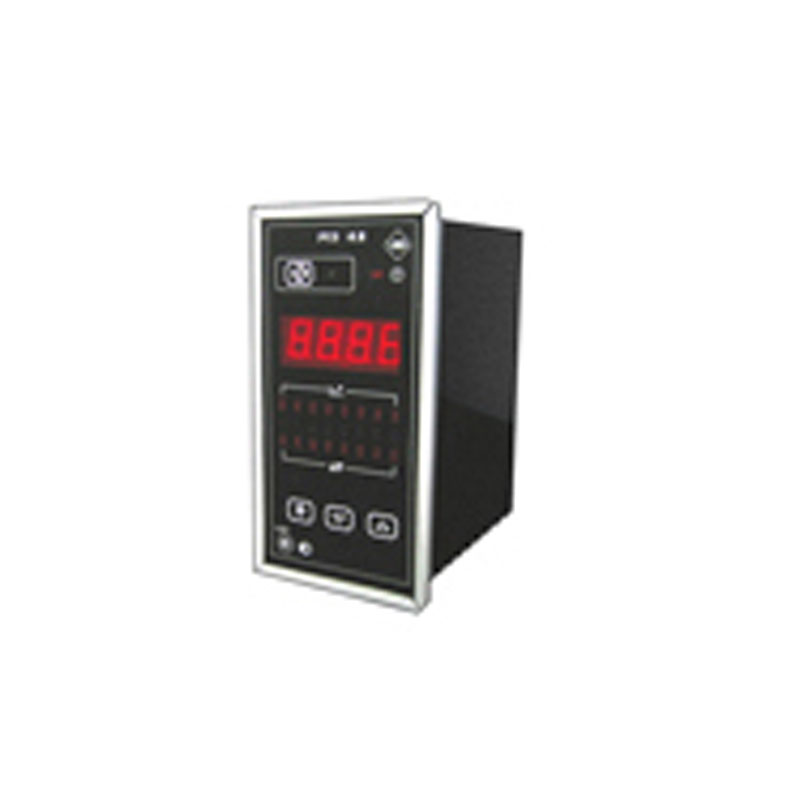

Прибор РТЭ-4.8

Прибор РТЭ-4.8 – сделан как восьмиканальный измерительный механизм, который позволяет выполнять в системе необходимые измерения, регулировать параметры оборудования и управлять работой исполнительных устройств. Наличие 8 дополнительных каналов позволяет обеспечить возможность функционирования разветвлённой системы автоматического управления производством.

Назначение

Восьмиканальный прибор РТЭ-4.8 нашёл сферу своего применения среди разнообразных отраслей промышленности в составе систем АСУ. Он отличается своей функциональностью и возможностью использования в составе сложных технологических комплексов с компьютерным управлением. Широкий диапазон регулирования температуры, способность отслеживать работу по 8 независимым направлениям часто становятся определяющими факторами для выбора таких аппаратов для комплектации систем автоматизации.

Устройство и работа

Одними из важнейших особенностей и преимуществ использования в составе системы управления является

  • его стабильно высокая точность (0,25 %),
  • широкие возможности для подключения оборудования и исполнительных устройств за счёт наличия 8 измерительных каналов,
  • способность одинаково точно, корректно и эффективно работать по ПИД, ПИ, П, ПД-законам регулирования параметров,
  • низкий уровень рабочих помех,
  • высокая надёжность в эксплуатации на производстве (корпус прибора выполнен из металла, является противоударным и помехозащищённым).

Питающее напряжение (пределы сетевых отклонений составляют -15 % ÷ +10 %)

постоянный ток

280 В

переменный ток

160 В

Частота сети

50 Гц

Максимально допустимая приведенная погрешность

0,25 %

Число каналов регулирования

8

Количество выходов

16

Диапазон рабочих температур преобразователя на входе

ТСМ50(100)М;

ТСП50(100)П

исполнение по входу 2

-50 ÷ +200 ˚С

-50 ÷ +650 ˚С

ТПП

исполнение 3

0 ÷ +1750 ˚С

ТХК(L);

ТХА(K)

исполнение по входу 1

-50 ÷ +650 ˚С

-50 ÷ +1200 ˚С

ТПР

4 исполнение

+300 ÷ +1800 ˚С

ТВР

исполнение по входу 5

0 ÷ +2500 ˚С

Рабочие характеристики выходов Y1 – Y16

выходной оптотранзистор исполнения 0

максимально допустимое напряжение

30 В

максимальная токовая нагрузка

0,1 А

выходной оптосимистор исполнения 1

максимально допустимое напряжение

250 В

максимальная токовая нагрузка

0,05 А

Интерфейс

RS485

Протокол

MODBUS

Максимальная дальность связи

1500 м

Степень защиты корпуса

IP 40

Минимальный технический ресурс

10 лет

Вес оборудования

1 кг
