Прибор РТЭ-4.1
Описание
Прибор РТЭ-4.1 – одноканальный механизм, применяемый в сфере высокоточных измерений и довольно точного регулирования температурного показателя во многих областях промышленности. Он способен работать с разными типами термодатчиков и как П, ПД, ПИ, ПИД-регулятор в очень широком диапазоне температур. Наличие в составе конструкции устройства аналогового токового выхода позволяет существенно расширить функциональные возможности системы, одновременно повышая её надёжность и эффективность.
Назначение
Многофункциональность прибора позволяет использовать его в различных производственных процессах, в ходе которых применяется различное электротермическое оборудование. Особенно часто он находит своё применение в медицинских установках, автоклавах, сушильных камерах, печах, в полиграфии и на металлургических предприятиях.
Устройство и работа

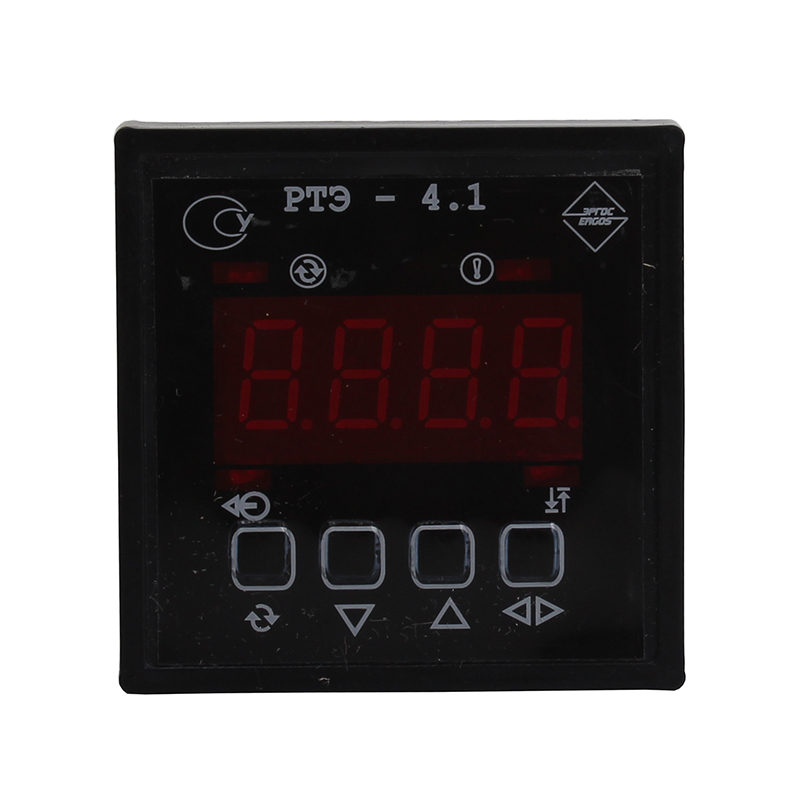

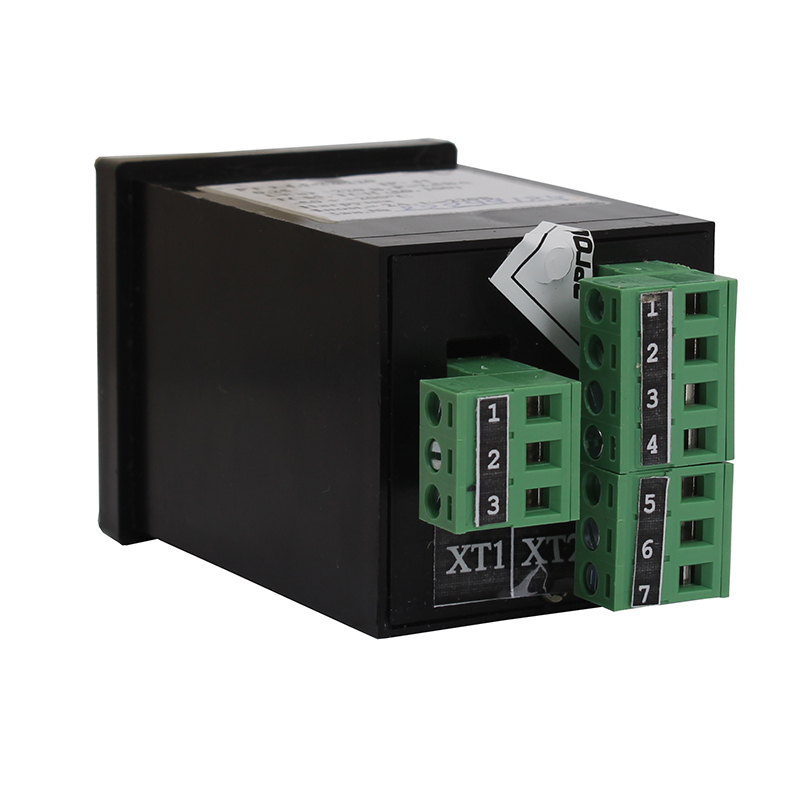

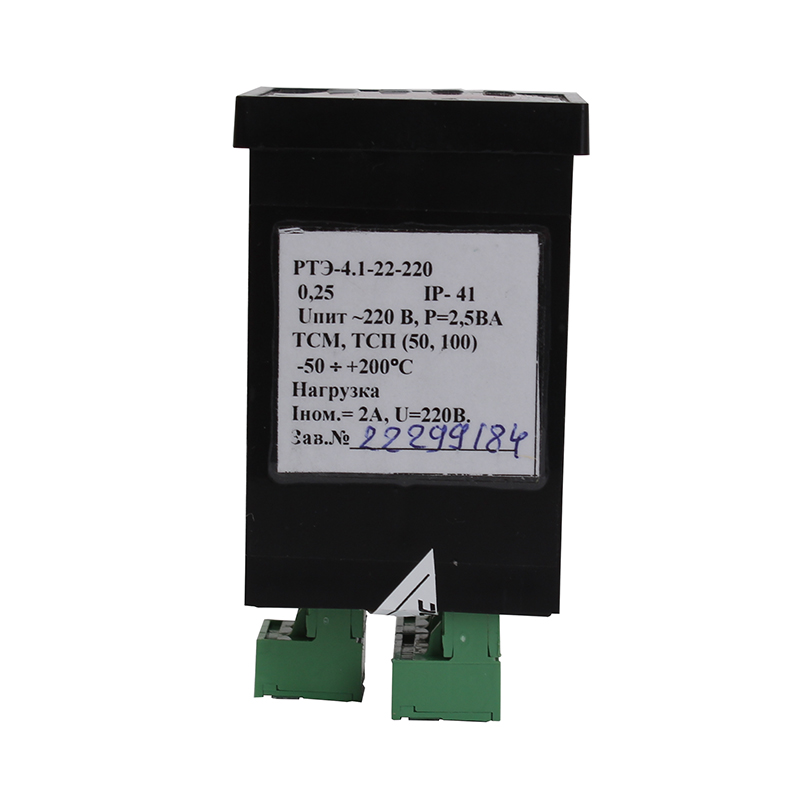

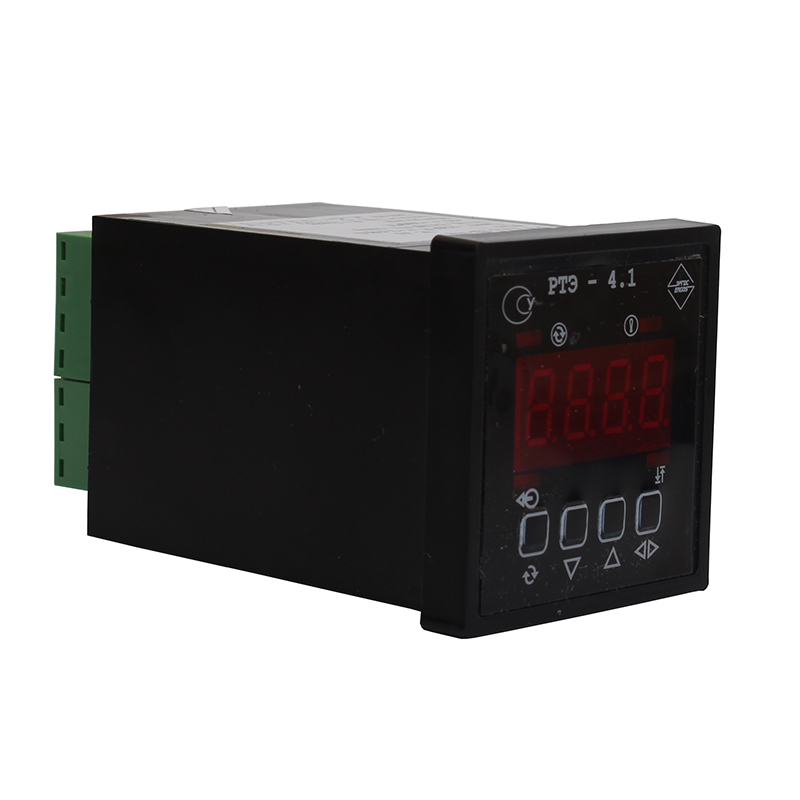

Прибор РТЭ-4.1 производится в компактном прямоугольном корпусе из ударопрочного пластика. Функциональные возможности и особенности конструктивного исполнения измерительно-регулирующего прибора обеспечивают системе
- цифровую индикацию параметров и удобное управление режимами,
- возможность установки аварийной температуры,
- автопроверку исправности датчиков,
- цифровую калибровку и фильтрацию входных сигналов,
- встроенный таймер,
- энергонезависимую память,
- возможность работать с разными типами термодатчиков,
- возможность поставки с разными питающими напряжениями,
- на выходе релейное и электронное управление,
- гальванический тип развязки есть как по выходу, так и по питанию.
Характеристики
|
Типы термодатчиков |
Исполнение для входов прибора |
Температурный диапазон |
|
ТСП(100)П; ТСМ на 50 или 100 М,
|
2 исполнение |
-51…+651 °С; -52…+201 °С |
|
ТПР (разные) |
4 исполнение |
+299…+1 801 °С |
|
0 ÷ 20 (4 ÷ 20) mA |
0 исполнение |
диапазон задаётся |
|
ППТ |
3 исполнение |
0…+1 751 °С |
|
ТХК(L), ТХА(К) |
1 исполнение |
-51…+651 °С -51…+1 201 °С |
|
ТВР (разные) |
5 исполнение |
0…+2 501 °С |
|
Y1 |
выход оптосимисторный (1) |
Не больше 0,05 Ампер; 250 В |
|
выход оптотранзисторный (0) |
Не больше 0,1 Ампер; до 30 В |
|
|
выход релейный (2) |
Не больше 2 Ампер; до 250 В |
|
|
Выход Y2 |
релейный |
до 2 А; до 250 В |
|
Число выходов РТЭ-4.1 |
2 |
|
|
Приведенная погрешность устройства |
0,25 % |
|
|
Число каналов |
1 |
|
|
Доступные законы регулирования |
ПИД/позиционный |
|
|
Управление |
ШИМ |
|
|
Индикация |
4 разрядная цифровая |
|
|
Питающее напряжение РТЭ-4.1 (переменный/постоянный ток) |
~160-280/3-24 В |
|
|
Размер частоты |
50,0 (в Герцах) |
|
|
Степень защиты |
IP40 |
|
|
Срок по гарантии |
Равен 5 лет |
|
|
Габариты |
48×48×75 |
|
|
Материал корпуса |
АБС-пластик |
|
|
Масса |
0,5 кг |
|
