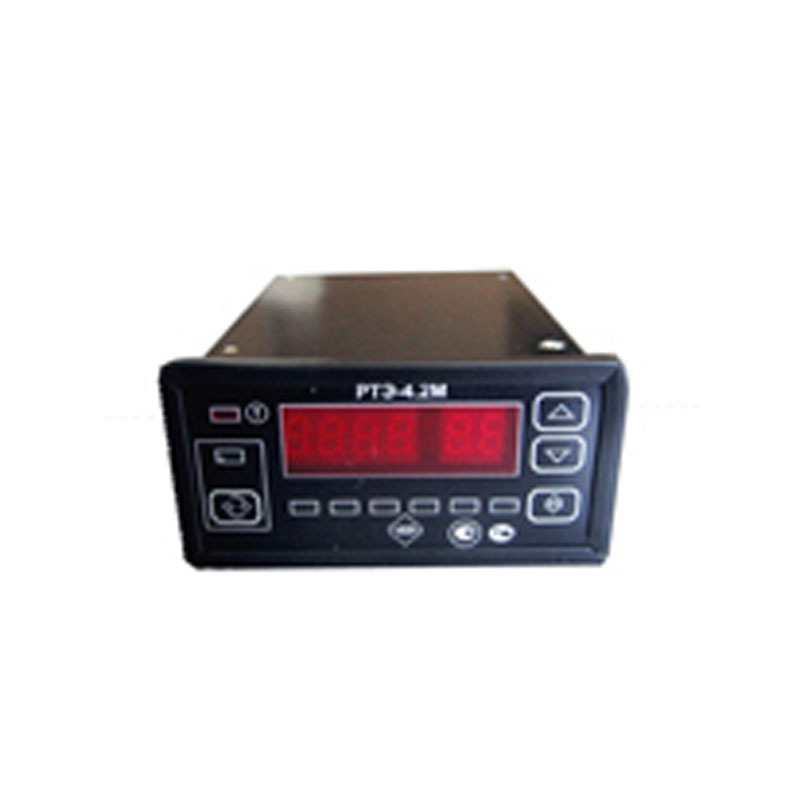

Прибор РТЭ-4.2М

Прибор РТЭ-4.2М – двухканальное устройство измерений и регулировки, техническое исполнение которого позволяет работать в соответствии с ПИ, ПД, П или ПИД законами с точностью 0,1 %. Данная разработка обеспечивает высокие технические показатели прибора за счёт использования помехозащищённого и противоударного корпуса, низкого уровня помех во время работы, способности работать под управлением ПК с цифровой обработкой полученных данных и непрерывным мониторингом исправности датчиков.

Назначение и смысл разработки

Технические характеристики и особенности продукта «прибор РТЭ-4.2М», полностью ориентированы на применение устройства для регулирования температурных параметров технологического оборудования по двум каналам, которые взаимосвязаны между собой или независимы друг от друга. При этом работа управляемой установки должна вестись по единой программе.

Устройство и работа

Особенностями работы данного прибора становится возможность выполнения им в автоматическом режиме таких операций как цифровая калибровка или фильтрация входных сигналов. У пользователя в зависимости от особенностей технологического процесса всегда есть возможность использования функции задания граничных температур для срабатывания аварийной сигнализации. РТЭ может управляться дистанционно, имеет энергонезависимую память, автоматически выполняется самодиагностику датчиков и определяет исправность линий связи, что повышает общую функциональность устройства.

Напряжение (при допустимых отклонениях в пределах-15 % ÷ +10 %)

постоянное

280 В

переменное

160 В

Частота в питающей сети

50 Гц

Управление выходами

ШИМ

Законы регулирования

ПИД/позиционный

Число каналов регулирования

2

Максимальная погрешность (приведенная)

0,1 %

Количество выходов

4

Пределы рабочих температур в преобразователях, которые на вход подключаются

ТСМ50(100)М; ТСП50(100)П (исполнение по входу 2)

-50 ÷ +200 ˚С

-50 ÷ +650 ˚С

ТПР (4 исполнение)

+300 ÷ +1800 ˚С

ТВР (5 исполнение)

0 ÷ +2500 ˚С

ТПП (3 исполнение)

0 ÷ +1750 ˚С

ТХК(L); ТХА(K) (1 исполнение)

-50 ÷ +650 ˚С

-50 ÷ +1200 ˚С

Рабочие характеристики выходов Y1, Y2

оптотранзисторный исполнения 0

напряжение

до 30 В

токовая нагрузка

до 0,1 А

оптосимисторный исполнения 1

напряжение

до 250 В

токовая нагрузка

до 0,05 А

токовый унифицированный в исполнении 3

номинальный ток

0 ÷ 20 (4 ÷ 20) мА

Y3-выход

оптосимисторный

напряжение

до 250 В

токовая нагрузка

до 0,05 А

Рабочий интерфейс РТЭ-4.2М

RS485

Протокол

MODBUS

Предельные показатели дальности связи

до 1500 м

Класс защиты корпуса

IP 40

Минимальный технический ресурс РТЭ-4.2М

10 лет

Вес оборудования

1 кг
