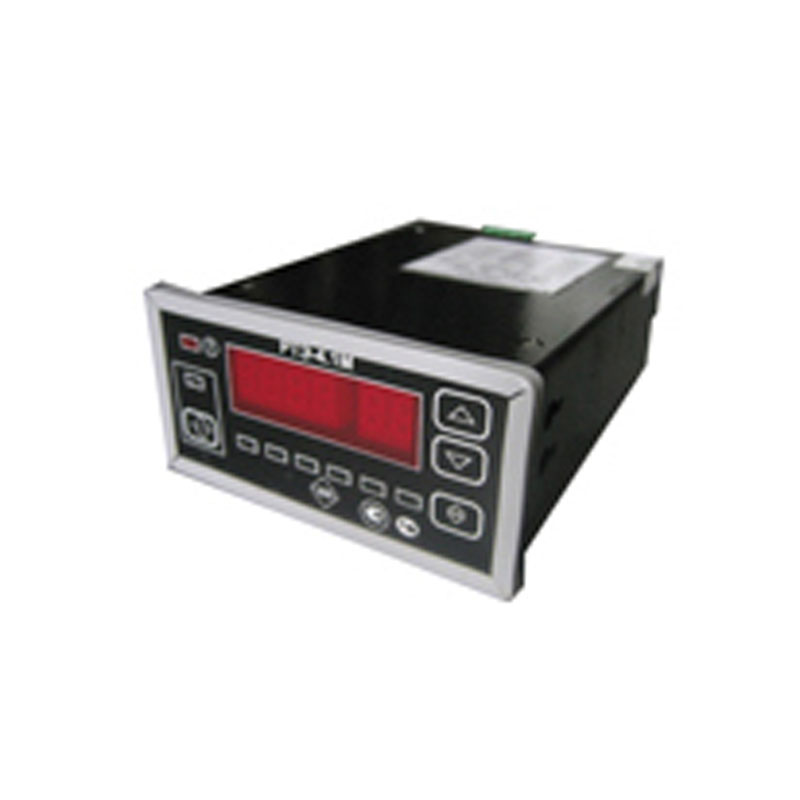

Прибор РТЭ-4.1М

Прибор РТЭ-4.1М – современный многофункциональный прибор, выполняющий измерения с точностью 0,1 %. Он способен управлять внешними устройствами за счёт наличия нескольких независимых каналов и возможности записи независимых пользовательских программ, состоящих из более 100 шагов. Оборудование выполнено в холодном, тропическом и умеренном климатическом исполнении, способно работать под действием вибрации 4-36 Герц во время амплитуде не превышающей 0,35 мм и под воздействием электромагнитных полей напряжённостью менее 400,0 А/м.

Назначение

Аппарат, то есть прибор РТЭ-4.1М, активно используется в любых системах направленных на проведение автоматического контроля, процесса регулирования в составе технологического или лабораторного оборудования предприятий металлургической, энергетической, химической, пищевой отраслей. Технические характеристики РТЭ-4.1М позволяют поддерживать работу с 4 типами преобразователей, что делает его достаточно универсальным для работы при различной специфике производства, включая сложные технологические комплексы с компьютерным управлением.

Устройство и работа

В ходе своей работы терморегулятор вырабатывает управляющее воздействие по заданной пользователем программе, изменяющееся в соответствии с ПИД-законом. При этом учитывается влияние внешних корректирующих сигналов и выполняется управление мощностью на выходе. Прибор управляет работой

  • системы нагрева и определения текущего значения температуры (ЦАП),
  • выхода ШИМ,
  • сигнализации (аварийной и технологической),
  • RS485 в соответствии с протоколом MODBUS.

Питающее напряжение (переменный/постоянный ток)

~160-280/3-24 В

Частота сети

50 Гц

Тип термопреобразователя

Характер исполнения входов

Диапазон измерений

0 ÷ 20 (4 ÷ 20) mA

0

диапазон задаётся

ТВР

1

0 ÷ +2500 °С

ТПП

1

0 ÷ +1750 °С

ТПР

1

+300 ÷ +1800 °С

ТХК(L),

ТХА(К)

1

-50 ÷ +650 °С

-50 ÷ +1200 °С

ТСМ50(100)М,

ТСП50(100)П

2

-50 ÷ +200 °С

-50 ÷ +650 °С

Y4.1

регулировочный оптосимисторный выход

до 0,05 А

до 250 В

Y4.2

регулировочный оптотранзисторный выход

до 0.1 А

до 30 В

Y5

аварийный оптосимисторный выход

до 0,05 А

до 250 В

Y1 – Y3

оптосимисторный выход реле событий

до 0,05 А

до 250 В

I (+ -)

токовый выход

4 ÷ 20

(0 ÷ 20) mA

10 В

RS485

протокол

MODBUS

связь

до 1500 м

Доступное количество шагов программы

100

Число

выходов РТЭ-4.1М

7

дискретных входов

2

Закон регулирования

ПИД

Доступные каналы регулирования

1

Приведенная погрешность

0,1 %

Индикация

6-разрядная цифровая

Класс защиты прибора РТЭ-4.1М

IP40

Гарантийный срок

5 лет

Габариты аппарата

48×96×200 мм

Вес изделия

1 кг
