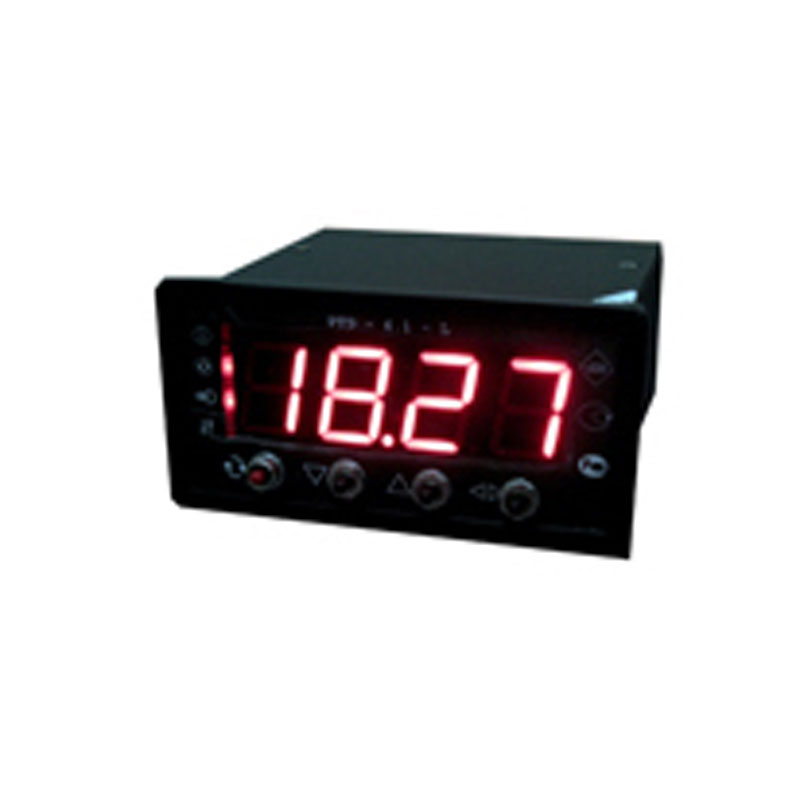

Прибор РТЭ-4.1(В)

Прибор РТЭ-4.1(В) является модифицированной версией прибора РТЭ-4.1. Конструктивные изменения состоят в том, что

  • электронные элементы и органы управления размещены в металлическом помехозащищённом противоударном корпусе,
  • установлены большие цифровые индикаторы,
  • используются увеличенные кнопки управления,
  • блок имеет десять шагов программы.

Назначение

Прибор РТЭ-4.1(В) применяется при изготовлении и проектировании новых и для модернизации уже имеющихся единиц производственного термического оборудования, таких как печи, термопластавтоматы, сушильные шкафы и камеры, широко используемые в фармакологии, пищевой промышленности, приборостроении.

Устройство и работа

Конструкция блока предусматривает повышенную стойкость к механическим нагрузкам, что позволяет эксплуатировать его в жёстких полевых или цеховых условиях. Прибор измерительный и регулирующий имеет

  • энергонезависимую память;
  • гальваническую развязку по выходу, питанию;
  • возможность работать с разными типами термопреобразователей;
  • увеличенный цифровой индикатор режимов и параметров;
  • установлены большие кнопки управления, что даёт возможность работы с прибором в перчатках;
  • встроенный таймер;
  • возможность установки границ аварийных температур;
  • автопроверку исправности датчиков;
  • различные варианты поставки в зависимости питающими напряжениями;
  • цифровую фильтрацию и калибровку входных сигналов;
  • возможность выбора вариантов управления по выходу (реле, оптоприборы).

Тип термопреобразователя

Характер исполнения входов

Диапазон температурных измерений

ТСМ50(100)М,

ТСП(100)П

2

-50 ÷ +200 °С

-50 ÷ +650 °С

ТПР

4

+300 ÷ +1800 °С

0 ÷ 20 (4 ÷ 20) mA

0

диапазон задаётся

ППТ

3

0 ÷ +1750 °С

ТХК(L),

ТХА(К)

1

-50 ÷ +650 °С

-50 ÷ +1200 °С

ТВР

5

0 ÷ +2500 °С

Y1

выход оптосимисторный (1)

до 0,05 А; до 250 В

выход оптотранзисторный (0)

до 0,1 А; до 30 В

выход релейный (2)

до 2 А; до 250 В

Выход Y2

релейный

до 2 А; до 250 В

Приведенная погрешность устройства

0,25 %

Число выходов РТЭ-4.1 (В)

2

Число каналов

1

Доступные законы регулирования

ПИД/позиционный

Индикация РТЭ-4.1 (В)

4 разрядная цифровая

Степень защиты

IP40

Питающее напряжение РТЭ-4.1 (переменный/постоянный ток)

~160-280/3-24 В

Сетевая частота

50 Гц

Гарантийный срок

5 лет

Габаритные размеры

48×96×200 мм

Материал корпуса

металл

Вес изделия

1 кг
