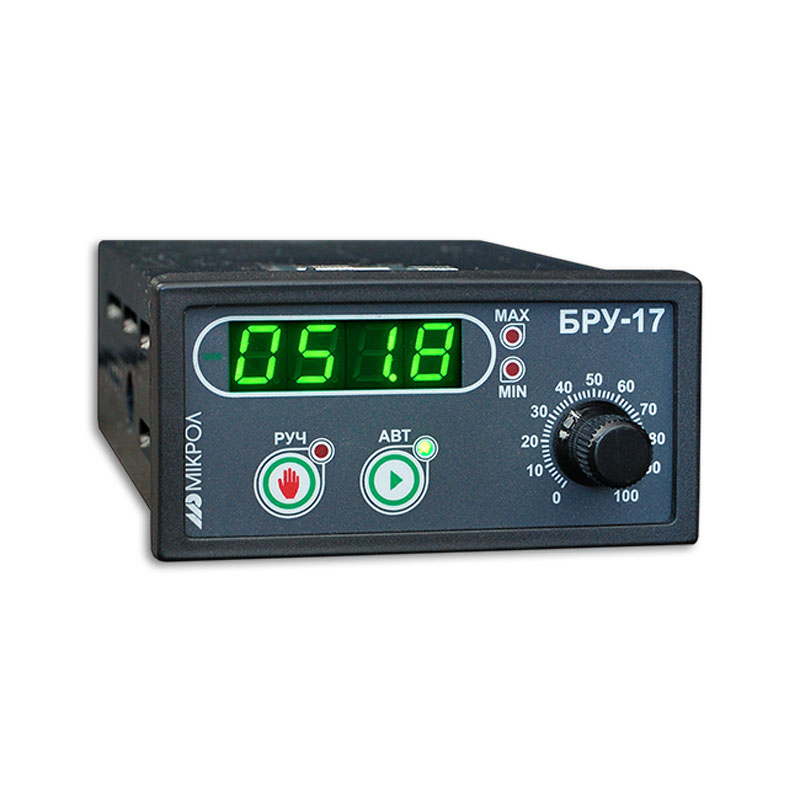

Блок БРУ-17 относится к аппаратуре управления, которая устанавливается в комплексных и локальных системах промышленной автоматизации. Фактически имея в своем подчинении данный блок, возникает желание и возможность управлять механизмом аналогового типа в виде ручного управления. Дополнительной функцией считается эксплуатирование в качестве задатчика аналоговых сигналов и их индикации. Отличительной чертой предложенного оборудования является наличие в архитектуре прибора гальванической развязки между входом, выходом и питающей цепью.

Предлагаемый блок управления используется для переключения цепей управления, используемых при управлении исполнительными механизмами и устройствами, для индикации режимов их работы, для систематических измерений одних их технологических параметров.

Применение БРУ-17

Блок управления этой модели может применяться в качестве базовой станции для ручного управления исполнительными механизмами с параллельной индикацией режимов работ.

Блок БРУ может использоваться для замера и контроля значений одного физического параметра (температуры, расхода, давления и пр.) с последующей обработкой и визуализацией текущего значения на 4-разрядном цифровом индикаторе.

Одной из функциональных возможностей прибора является генерирование выходного сигнала технологической сигнализации, при помощи которой подается информация об опасной технологической зоне или о выходе параметров за установленные приделы.

Параметры

Характеристика

Количество аналоговых входов / выходов

1 / 1

Питающее напряжение:

16-36 Вольт (постоянный)

Потребляемый постоянный ток:

200,0 мА

Гальваническая развязка:

3-уровневая (на вход, на выход, на систему питания)

Размеры корпуса:

4,8 см х 9,6 см х 16,2 см

Степень защиты:

IP тридцать

Исполнение / монтажная глубина:

Щитовой тип / 170 миллиметров по глубине

Вес блока:

350 грамм

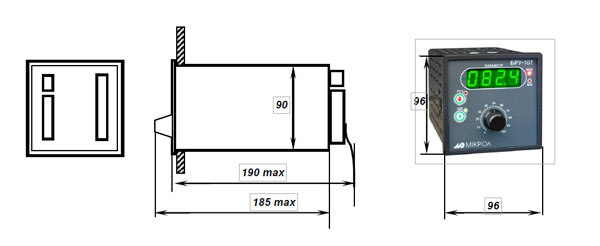

Схема габаритов БРУ-17

Размеры блока
