Блок БРУ-10 относится к системам ручного управления работой импульсных и аналоговых исполнительных механизмов. Предложенное устройство может применяться в составе комплексной и локальной системы промышленной автоматизации процессов на производстве и позволяет выполнять ручное управление исполнительными механизмами.

При помощи блока можно осуществлять переключение между управляющими цепями исполнительных механизмов, реализовывать индикацию работы цепей управления, а также выполнять замер и контроль одного технологического параметра.

Особенности блоков БРУ-10

Блок БРУ-10 для создания ручного управления построен на основе высокопродуктивного микроконтроллера с RISC-архитектурой, который отличается низким энергопотреблением и построен при помощи высокоскоростной КМОП-технологии.

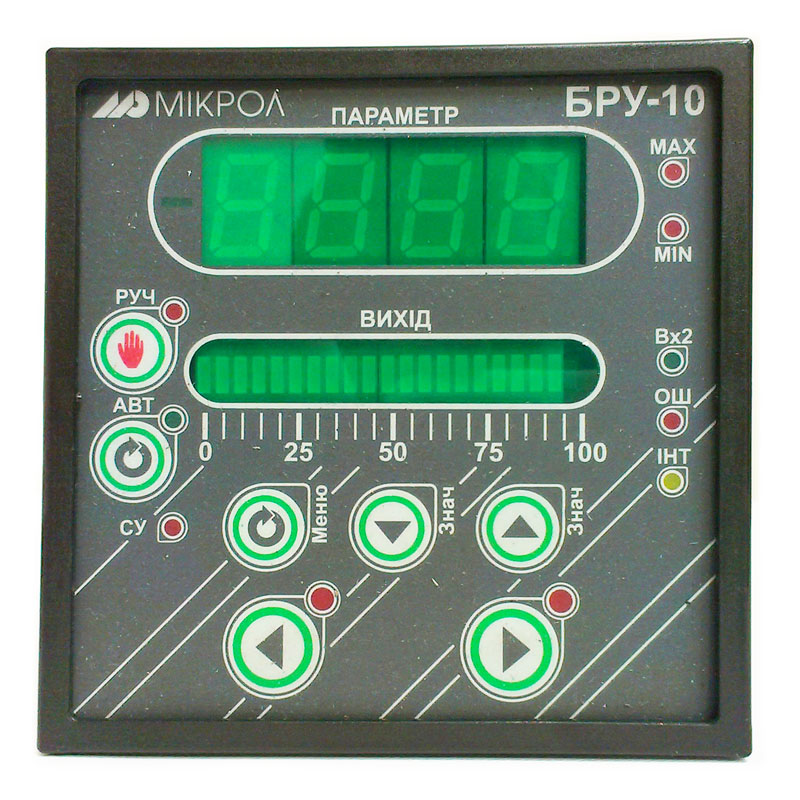

Для своей работы устройство использует два измерительных канала, работающих с аналоговыми величинами. Для установки рабочих значений могут использоваться два задатчика, один из которых импульсный, а второй аналоговый. Для управления исполнительными механизмами и настройки нашего прибора сделаны и вмонтированы клаиши функционального плана, которые мы видим спереди. Кроме ручного режима БРУ-10 поддерживает автоматический режим. Для переключения между режимами имеются соответствующие переключатели. Для визуализации параметров выполнимых замеров используется узел индикации, который состоит из 4-разрядного 7-сегментного цифрового индикатора и линейного 21-сегментного светодиодного индикатора.

Параметры

Характеристика

Питающее напряжение:

220В, 50Гц

Величина потребляемой мощности:

Шесть Ватт

Количество измеряемых каналов:

2 канала

Гальваническая развязка:

3-уровневая

Габариты корпусной части для установки:

96 на 96 на 185 миллиметров

Защита:

IP30

Крепление / монтажная глубина:

щитовое, размер 200 миллметров

Вес блока:

1,1 килограмма
