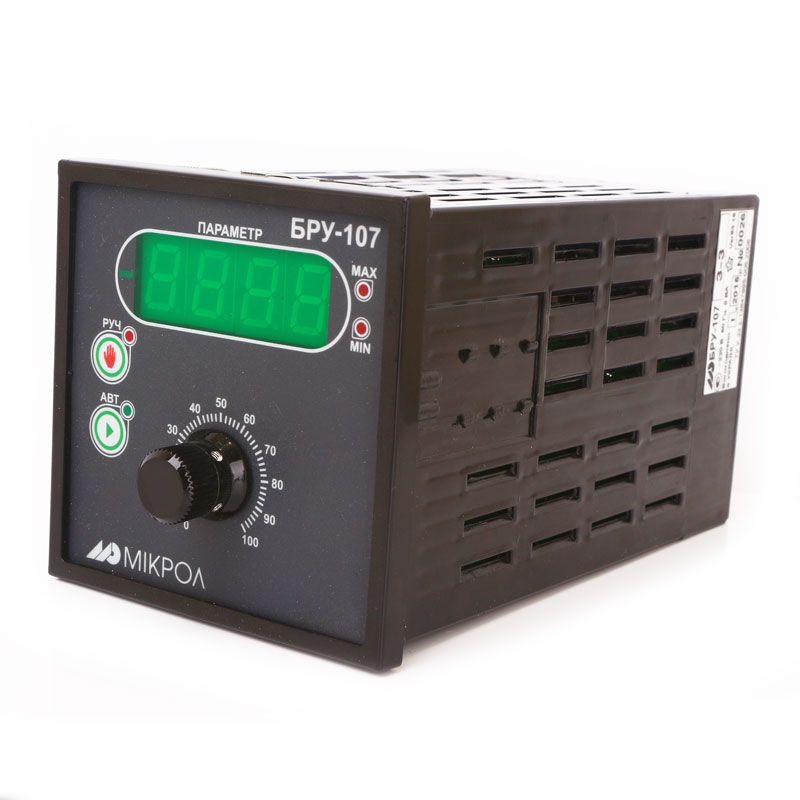

Блок БРУ-107 разработан с целью установки в комплексных и локальных системах автоматизации производственного процесса. Устройство используется как станция, совершающая ручной вариант механического управления среди исполнительных механизмов, как задатчик аналогового сигнала, а также для визуализации параметров аналоговых сигналов на цифровом индикаторе.

Блок БРУ-107 отвечает за проведение таких функций

  • Измерение одного технологического параметра, и индикация его значение с сигнализацией при отклонении от нормы;
  • Функциональное переключение управления с ручного типа на автоматический; переключение в обратном порядке. Весь процесс осуществляется дистанционно;
  • Индикация режимов управления;
  • Функция задатчика ручного типа по аналоговому сигналу.

Преимущества блока управления

Блок измерения БРУ-107 построен на основе мощного микропроцессора с широким потенциалом возможностей. Благодаря применению в архитектуре блока гальванической развязки по входу, выходу и питающей цепи удалось достичь высокой точности измерений и контроля технологических параметров.

Блочное устройство БРУ является свободно конфигурируемым прибором, который может настроить даже малоопытный пользователь. Конфигурирование блока может выполняться при помощи пульта управления или посредством интерфейса связи RS485 по протоколу ModBus. Благодаря поддержке этого протокола устройство может работать в режиме удаленного контроллер для сбора информации и управления всевозможными процессами дистанционно.

Параметры

Характеристика

Количество аналоговых входов / выходов

Один / Один

Питающее напряжение:

109,99… 242,01 Вольт (переменка)

14,99…36,01 Вольт (постоянка)

Значение потребляемой мощности:

8,0 В.А

Потребляемый постоянный ток:

160 миллиАмпер

Гальваническая изоляция:

трехуровневая (вход, выход, система питания)

Интерфейс обмена данными:

RS485

Размеры корпуса:

9,6х9,6х18,9 см

Показатель защиты:

IP30

Исполнение корпуса / монтажная глубина:

щитовое / 19 сантиметров

Вес блока:

350 (граммы)

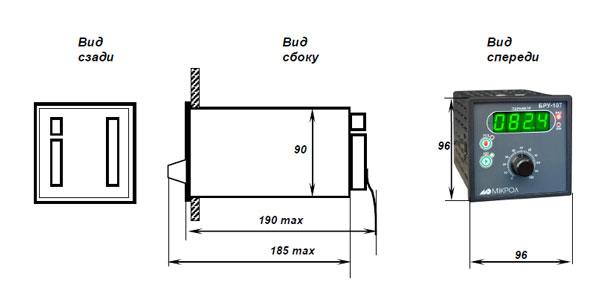

Габариты БРУ-107

Схема габаритов блока БРУ-107
