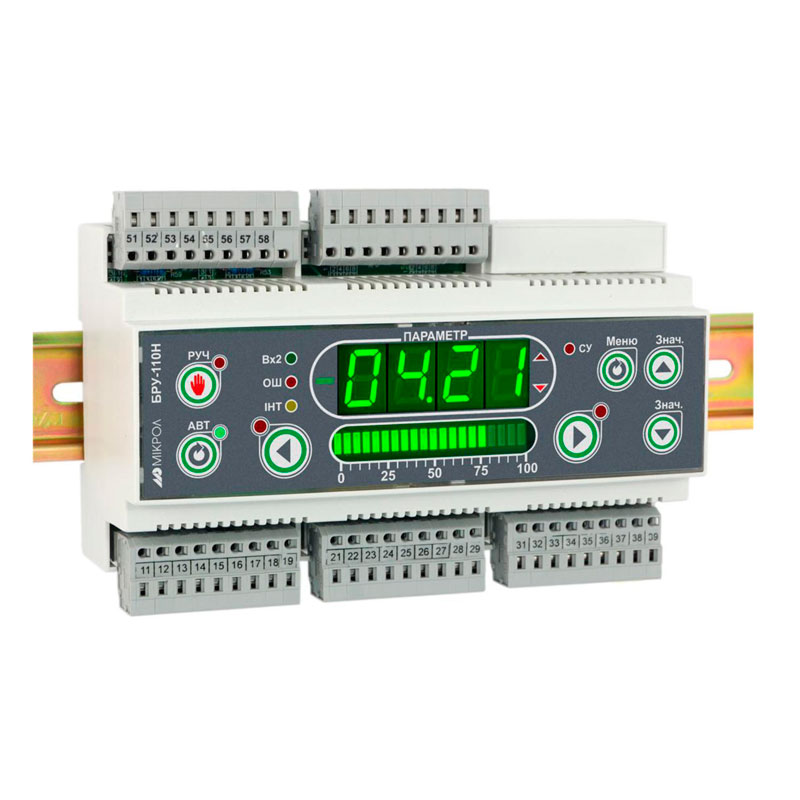

Блок БРУ-110Н является устройством ручного управления аналоговыми и импульсными исполнительными механизмами. При помощи предложенного блока осуществляется управление технологическими процессами в результате работы комплексных и локальных систем автоматизации.

Функциональность блока БРУ-110Н

  • Измерение и последующая индикация одного технологического параметра;
  • Сигнализация об отклонении контролируемого параметра от заданной предельной величины;
  • Возможность ручного и автоматического управления;
  • Кнопочное управление аналоговыми и импульсными исполнительными механизмами;
  • Индикация режимов работы устройства.

Конструкция прибора

БРУ выполнен в конструкции, которая предусматривает его крепление на DIN-рейку. Степень его защиты от внешних факторов отвечает IP30. все функциональные элементы управления, настройки, визуализации и коммутации выведены на переднюю панель устройства. В основу блока управления заложен мощный микропроцессор с RISC-архитектурой и отличающийся низким энергопотреблением.

Применение блока управления

Модель 110Н может использоваться в качестве:

  • Станции для управления импульсными или аналоговыми управляющими механизмами с последующим отслеживанием их работы;
  • Индикатора 2-х измеряемых параметров на одном цифровом и одном линейном индикаторе;
  • Задатчика импульсных или аналоговых сигналов;
  • Преобразователя входного импульсного и аналогового унифицированного сигнала.

Параметры

Характеристика

Питающее напряжение:



переменный ток:

220В, 50Гц

постоянный ток:

24В

Величина потребляемой мощности в Вт:

7,5

Потребляемый постоянный ток в мА:

260

Каналы для измерения, количество:

Два

Гальваническая изоляция:

трехуровневая (вход, выход, питание)

Размеры корпуса в миллиметрах:

110х160х58

Уровень защиты:

IP30

Исполнение / монтаж:

настенное / на DIN-рейку

Масса блока:

500 грамм

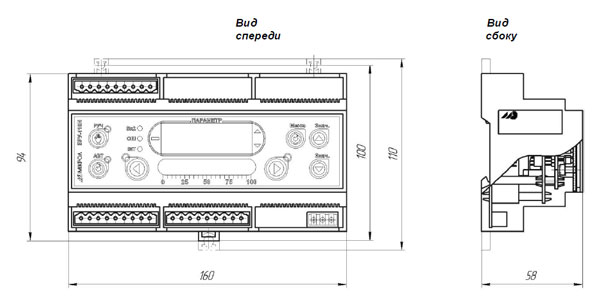

Размеры блока

Габариты

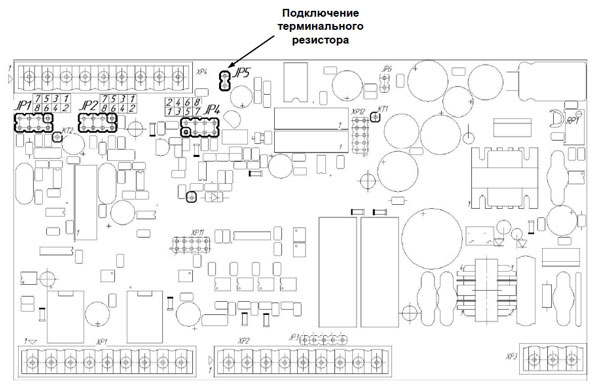

Схема положения перемычек

Положение перемычек
