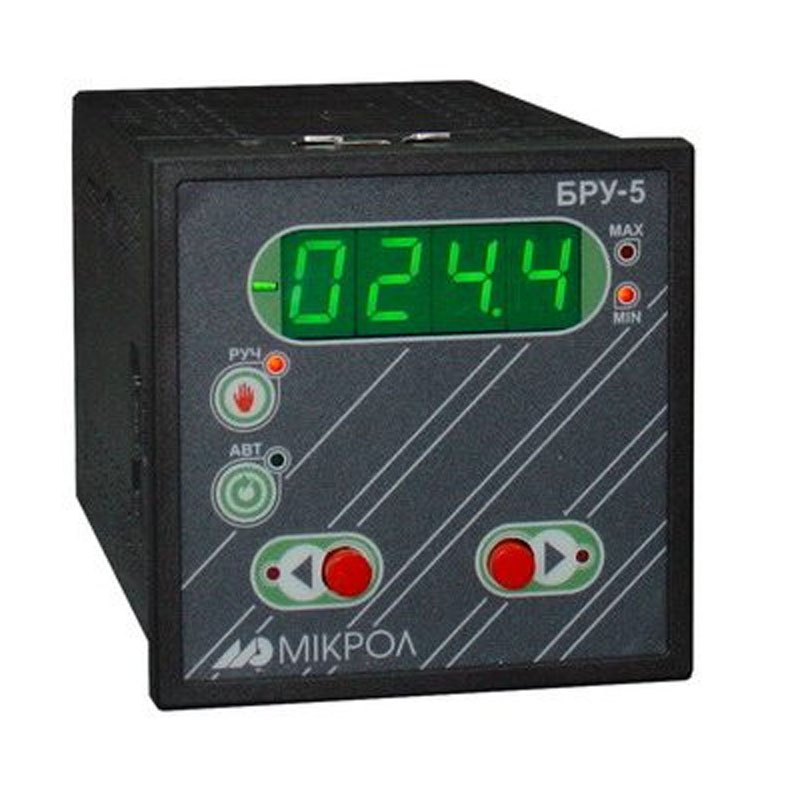

Блок БРУ-5, БРУ-5К1

Блок БРУ-5 и блок БРУ-5К1 (устройства ручного управления) предназначаются для установки в локальные и комплексны системы автоматизации производственных процессов. С помощью этого типа устройств можно выполнять ручное управление исполнительными механизмами импульсного типа. Также устройства можно использовать в качестве задатчика по импульсным сигналам "больше или меньше" с последующей индикацией значений на цифровом индикаторе.

Используя блоки БРУ, можно будет осуществлять переключение управляющих цепей исполнительных механизмов, индикации режимов работы, а также для измерения с индикацией одного технологического параметра.

Поддерживаемые функции блоков БРУ-5, БРУ-5К1

Блок БРУ-5 и блок БРУ-5К1 могут поддерживать следующие функции:

  • Замер и индикация одного технологического параметра;
  • Сигнализирование о выходе вычисляемого параметра вне установленных пределов;
  • Визуальная индикация режимов управление;
  • Задатчик ручного типа импульсно сигнала "больше/меньше".

Конструкционные особенности

Архитектура БРУ отвечает блочному типу и включает в себя:

  • Пластиковый корпус, на левой стороне которого расположен коммутационный разъем для подключения пульта программирования;
  • Фронтальный блок с выходами на переднюю панель в виде функциональных клавиш управления и цифрового индикатора со светодиодами;
  • Блок тыльной части, который укомплектован разъемом-клеммой (для модели бру-5) и разъем, через который подключаем кбз, используемого для коммутации электрических цепей.

Параметры

Характеристика

Количество аналоговых входов:

Один вход

Питание:

220В, 50Гц (переменный ток)

24В (постоянный ток)

Потребляемая мощность (ватты):

Семь

Потребляемый постоянный ток (мА):

270

Размеры фронтальной рамки / монтажная глубина:

БРУ-5:

96 х 96 мм / глубина 190 мм

БРУ-5К1:

48 х 96 мм / глубина 170 мм

Степень защиты блока / контактной группы:

IP30 / IP20

Вес блока:

БРУ-5:

1 килограмм

БРУ-5К1:

0,33 килограммма

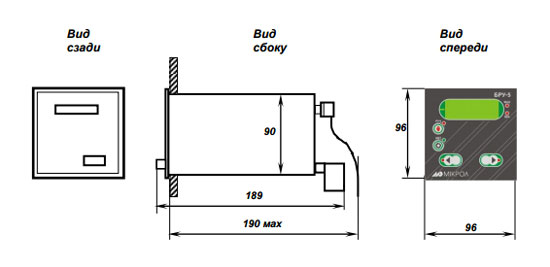

Габариты БРУ-5

Размеры БРУ-5

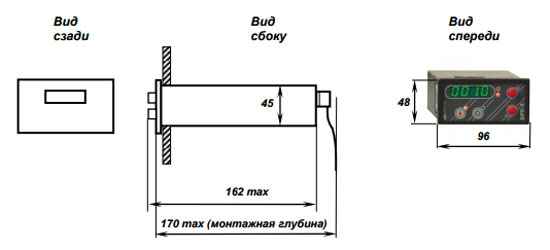

Габариты БРУ-5К1

Размеры БРУ-5К1
