Блок БРУ-1

Блок БРУ-1 представляет собой блок ручного управления, при помощи которого формируются управляющие сигналы для управленческой работы любым исполнительным типом механизма, имеющего аналоговые функции. Прибор четко подходит под использование в разных по форме выполнения работы системах, где преобладает автоматическая работа.

Функциональные возможности блока БРУ-1

• Возможность работы с аналоговыми сигналами тока (0-5ма / 0-20ма / 4-20ма) и напряжения (0-100В);
• Наличие на передней панели ручки и шкалы для регулировки уровня выходного сигнала;
• Применение светодиодной индикации состояния прибора БРУ-1;
• Возможность подключения прибора при помощи коммутационных клеммных разъемов, вынесенных на заднюю панель.

Устройство блока

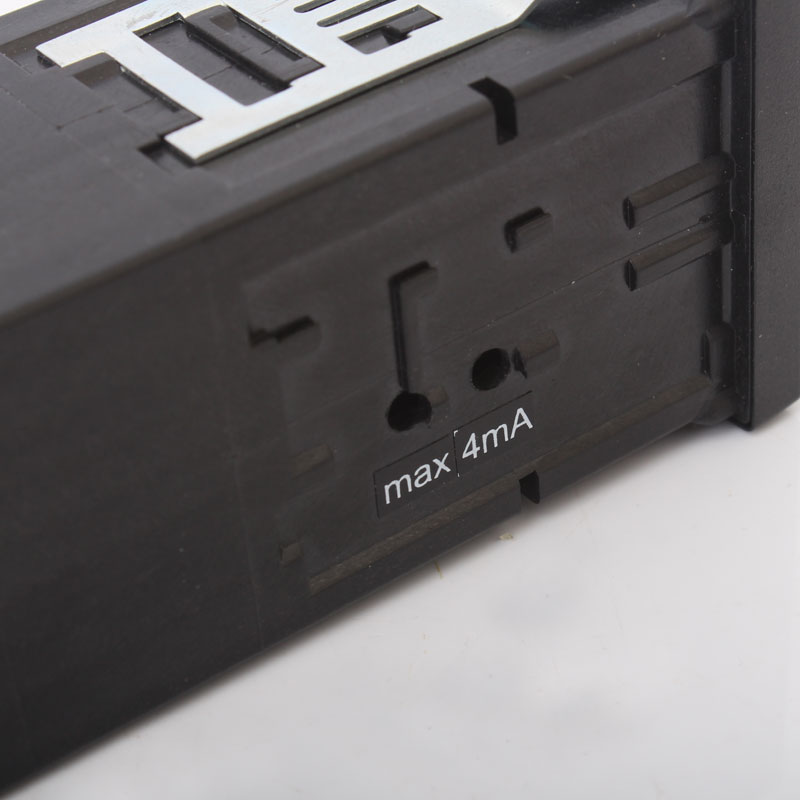

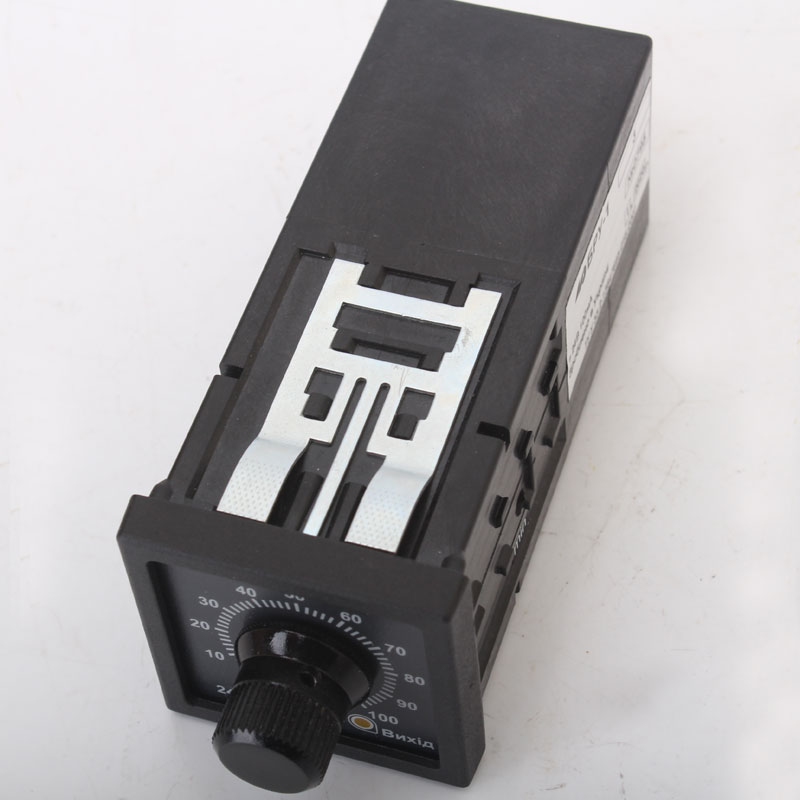

Блок имеет корпусное исполнение с защитой от внешних факторов на уровне IP30. На передней панели прибора располагается ручка для установки параметров выходного сигнала. Ручка-ругулятор прикреплена к потенциометру, который расположен на печатной плате, содержащей все электронные узлы прибора.

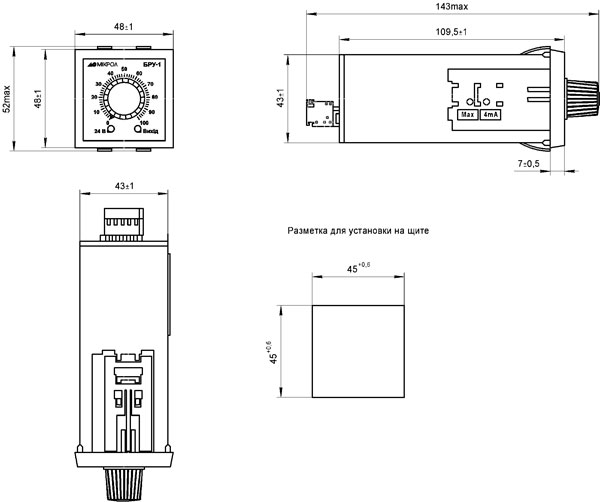

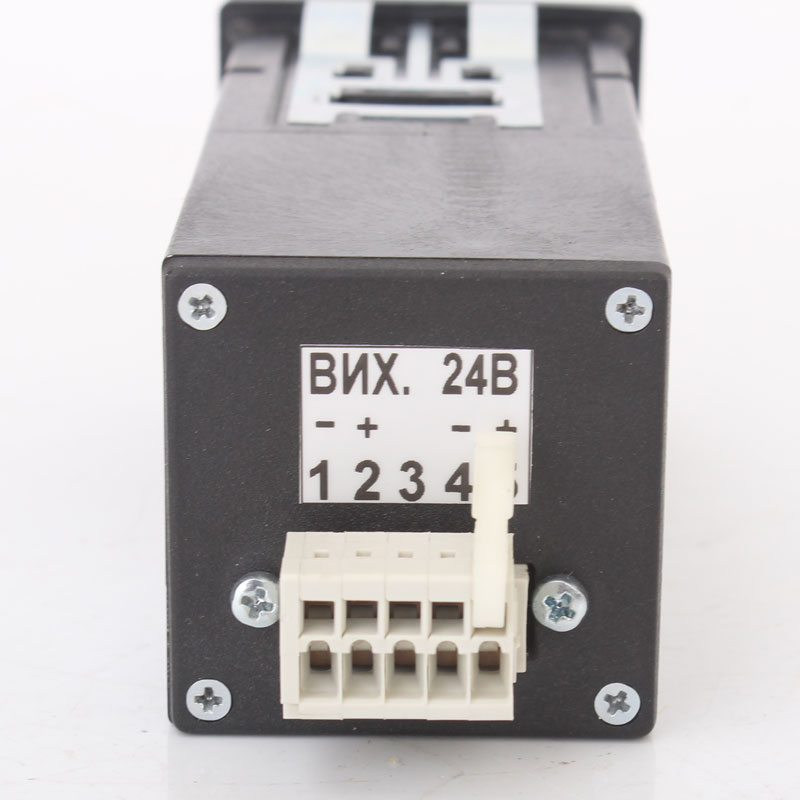

Коммутация задатчика с внешними исполнительными цепями реализовано при помощи клемной вилки расположенной на печатной плате и выведенной на заднюю часть панели корпусной части.

Основными рабочими узлами блока являются следующие узлы: делитель напряжения, источник питания, усилитель постоянного тока, который включил в свою конструкцию операционный усилитель и эмиттерный повторитель.
