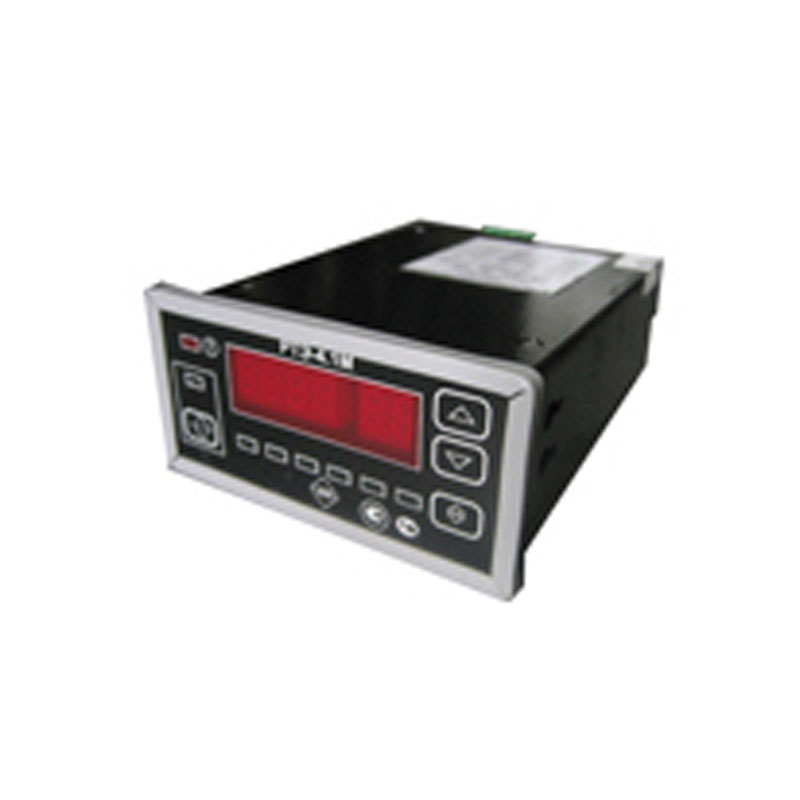

Измеритель РТЭ-4.1М-01

Измеритель РТЭ-4.1М-01 имеет многофункциональный набор функций, которые настроены на измерительные функции по напряжению и током с особо высокой точностью, который способен работать с использованием многошаговой программы и анализировать при этом текущее техническое состояние дополнительно подключаемых устройств. Широкие возможности практического применения и точность измерений, выполненных устройством, даёт наличие универсального входа, цифровой фильтрации сигналов на входе, их линеаризации, отдельного входа для корректирующего сигнала.

Назначение

Измеритель РТЭ-4.1М-01 (напряжение и ток) с цифровой индикацией – высокоточное устройство, которое используется для контроля рабочих параметров технологического оборудования и сети в составе комплексной системы автоматического управления. Для работы может быть использована многошаговая программа, заданная пользователем.

Устройство и работа

Прибор отличается устойчивостью к помехам и механическим нагрузкам, способен работать в условиях вибрации до 35 Гц с неизменно высокой точностью получаемых данных и надёжностью в работе. Высокоточный измерительный механизм для напряжения и тока работает в составе комплекса оборудования технологических комплексов повышенной сложности с компьютерным управлением. Интерфейс RS485 с использованием протокола MODBUS позволяет системе автоматики самостоятельно

  • опрашивать подключенные устройства с заданной пользователем периодичностью,
  • передавать данные по внутренней сети,
  • записывать полученные сведения при помощи энергонезависимой памяти,
  • хранить данные даже при отключённом от прибора питании.



Сетевое напряжение питания

при постоянном токе

280 В

при переменном токе

160 В

Частота в сети

50 Гц

Принцип управления выходами

ШИМ

Доступный закон регулировки

ПИД

Максимальная погрешность (приведенная)

0,05 %

Диапазон рабочих параметров

напряжение

0 ÷ 200 мВ

ток

0 ÷ 20 мА

Входное сопротивление при выполнении измерения

напряжения

от 100 кОм

тока

10 Ом

Число выходов

7

Число дискретных входов

2

Доступное число каналов регулирования

1

Рабочие характеристики токового выхода I(+ -)

пределы напряжения

0 ÷ 10 В

номинальный ток

0 ÷ 20 (4 ÷ 20) мА

Оптотранзисторные выходы Y1 – Y3/ Y4.1/ Y5 (реле событий/регулировка/авария)

максимум допустимого напряжения

250 В

токовая нагрузка

до 0,05 А

Регулировочный оптотранзисторный выход Y4.2

максимум допустимого напряжения

30 В

токовая нагрузка

до 0,1 А

Рабочий интерфейс в данном РТЭ

RS485

Протокол

MODBUS

Предельная дальность связи для передачи данных

1500 м

Класс защиты

IP 40

Вес аппарата

1 кг
