Регулятор ДРУ-3

Регулятор уровня ДРУ-3 измеряет показатели уровней в жидких материалах.

Об оборудовании

Регулятор ДРУ-3 занимается контролем электропроводной жидкости в любом типе резервуара или бункера, где возможно хранение жидкостного материала. Одновременно могут контролироваться три уровня жидкости, что повышает получение информации о текущем состоянии всех веществ. По всем своим параметрам является полноправной заменой другого датчика, следящего за уровнем жидкости – РОС-301.

В процессе работы регулятор не только регулирует показания жидкости, но и выдает сигнал аварийного характера. Сигнал предупреждает о повышении или же падании находящейся внутри резервуара жидкости, ниже или выше установленного, номинального предела. Измеряемый жидкостный материал должен быть неагрессивным.

Конструкция, работа

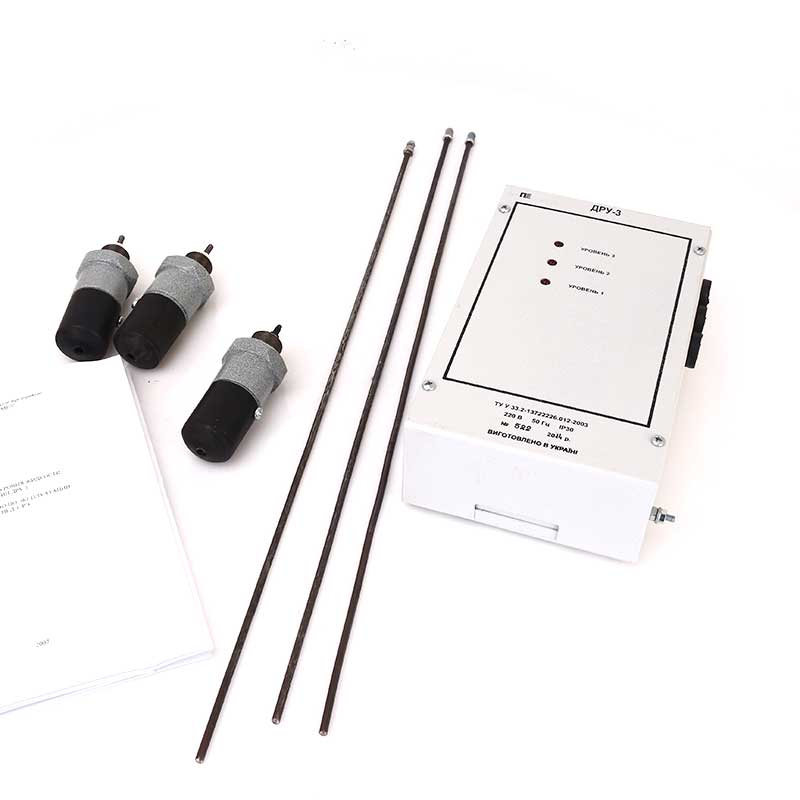

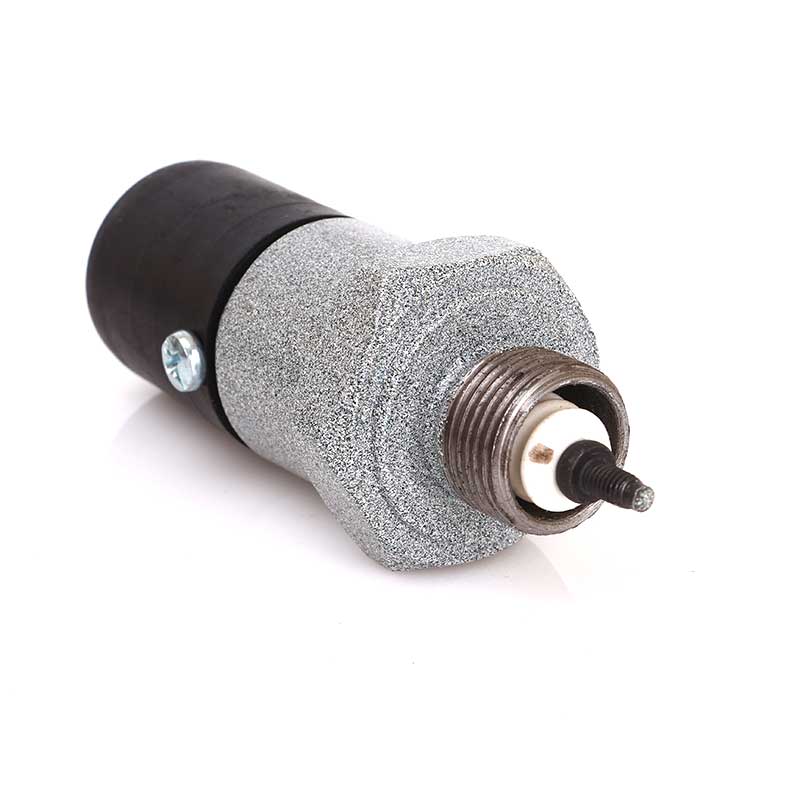

Весь регулятор это не одно целое. В составе находятся несколько отдельных друг от друга комплектных частей. Это управляющий блок ДРУ-3.01 и датчик ДРУ-3.02 – 3 штуки. Блок внешне является щитом управления в металлическом корпусе. Через открывающуюся дверцу можно увидеть все внутренние комплектующие или заменить их в случае поломки. Датчик уровня это металлический электрод, который на конце, который не попадает в жидкость, содержит не большой регулятор.  Чтобы подстроить регулятор под свои необходимые условия работы можно увеличивать или уменьшить размер длины электрода до необходимого размера, но при этом длина не должна превышать размер 8 метров.

  • Электрическое питание подается благодаря сети питания. Показатель напряжения в ней 220 Вольт.
  • Размер необходимой мощности для работы не увеличивается более 12 Вольт Ампер.
  • На электрод датчика подается напряжение (переменный ток) в размере 6 Вольт, но, не превышая этот показатель.
  • Выходное реле выдерживает нагрузку на контактах в размере 0,5…2,5 Ампер тока; 12…250 Вольт напряжения.
  • Выходное реле срабатывает в случае достижения верхнего показателя сопротивления в размере 700 Ом или 5 000 Ом. Этим показателем является сопротивление в промежутке электрода и корпусной частью резервуара.
  • Блок ДРУ-3.01 весит 2 000 грамм. Размеры 18,5 см х 14,5 см х 7,0 см.
  • Датчик ДРУ-3.02 весит 650 грамм. Габариты 2,8 см х 2,4 см х 50,0 см.
  • Датчик (электрод) имеет погружную длину: горизонтальный монтаж максимум 10 сантиметров; вертикальный монтаж 46 сантиметров.
