Регулятор Узор-1С

No votes yet
Категория:
Документация:

Регулятор соотношения топливо-воздух Узор-01С (Узор-01С-1, Узор-01С-2) представляет собой регулирующий прибор, рассчитанный для работы в системах автоматики, регулирования и управления процессами сжигания газообразных топливных систем.

Регуляторы этого типа выполнены в виде четырехканальных систем, в которых два канала применяются для контроля величины давления газа, а два других используются для контроля положения измерительного механизма. С помощью таких электронных приборов обеспечивается поддержка заданного соотношения компонентов топливо-воздух в газообразной топливной смеси.

Особенности конструкции регулятора Узор-01С

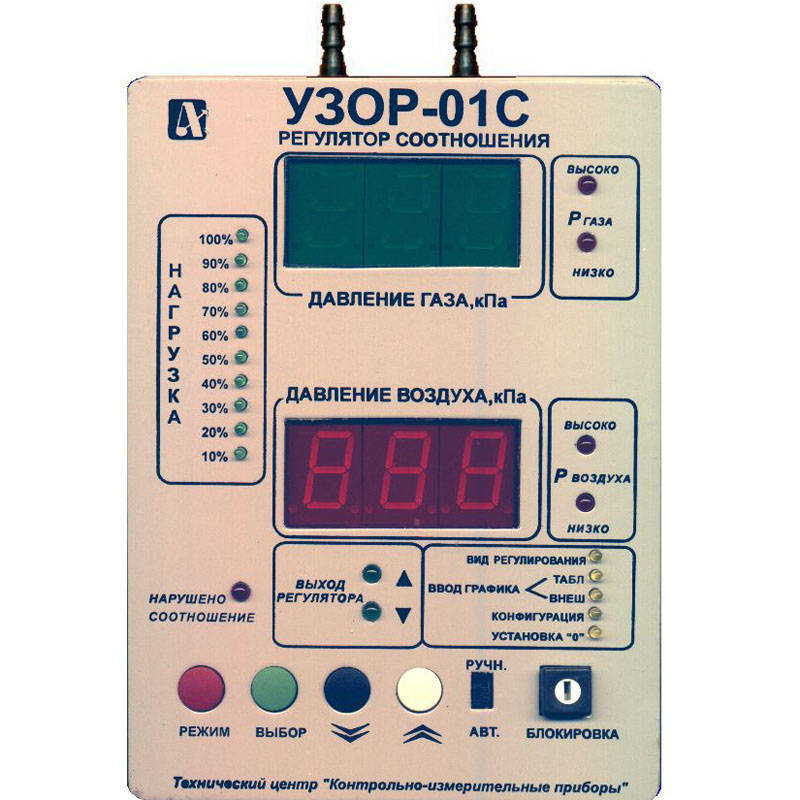

По своей конструкции регулятор Узор-01С выполнен в виде корпусного прибора, который имеет пластиковый защитный кожух, с расположенными внутри функциональными платами. На лицевой панели корпуса располагаются элементы управления и настройки, а также сигнализации.

Конструкция прибора рассчитана на щитовой или навесной монтаж. Коммутационная колодка для подключения электрического кабеля располагается на нижней грани прибора, а штуцера, к которым подается контролируемое давление, выведены на верхнюю стенку корпуса

Особенности работы регулятора Узор-01С

Для того чтобы прибор Узор-01С поддерживал оптимальный состав топливной смеси в его память вводятся данные в виде таблиц, в которые занесена информация о давлении газа, давлении воздуха, положениях реостатных датчиков исполнительных систем воздушной и газовой заслонки.

В процессе функционирования устройства Узор-01С происходит непрерывное отслеживание величины давления газа перед горелкой или положения газовой заслонки. В соответствии с полученными данными, электроника прибора приводит значение давления воздуха перед входом в горелку в соответствие со значениями, определяемыми нормировочной таблицей.

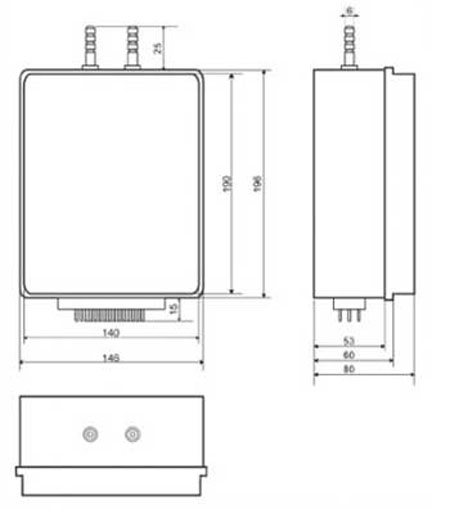

Рис.1 - Габаритные размеры регулятора соотношения топливо-воздух Узор-01С

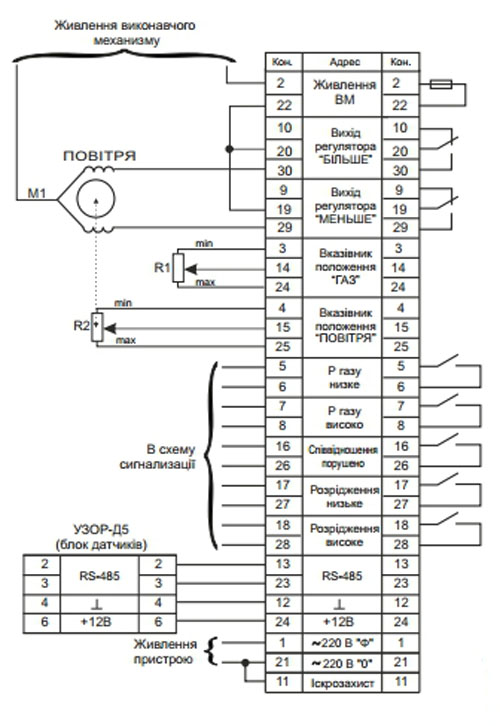

Рис.2 - Схема подключения регулятора соотношения топливо-воздух Узор-01С

Рабочие параметры

Регулятор Узор-01С-1

Регулятор Узор-01С-2

Величина диапазона контролируемых давлений:

0…10 кПа

0…100 кПа

Интервал значений контролируемых перепадов воздушного напора:

0..10 кПа

Предельная величина 1-стороннего статического давления:

75 кПа

400 кПа

Коммутационная способность для выходных контактов:

250 В / 4 А

Коммутационная способность контактов сигнализации:

50 В / 0,01 А

Величина электросопротивления указателя положения:

5,0 кОм

Число уставок срабатывания сигнализации для одного измерительного канала:

2

Число каналов индикации:

2

Величина питающего напряжения:

220 В

Потребляемая мощность:

5,0 Вт

Значение габаритных размеров:

8х24х14,5 см

Вес устройства:

1,5 кг

  • Узор-01С-1,
  • Узор-01С-2.
