Блок БГП-24В

Блок грозозащиты БГП-24В относится к электротехническим изделиям, предотвращающим нарушение работоспособности электронных приборов в результате проникновения в их цепи импульсного напряжения с высокой амплитудой.

Назначение

Использование этих защитных блоков позволяет эксплуатировать электрооборудование с одним заземленным проводником даже при:

  • опасности близких разрядов молний,
  • коммутации силовых цепей, сопровождающейся переходными процессами,
  • коротких замыканиях в энергоемких электролиниях,
  • и других явлениях, способных сформировать в электропередающих линиях бегущие энергетические волны высокой мощности. Таким образом увеличивается электромагнитная совместимость защищаемой электроаппаратуры.

Устройство и работа

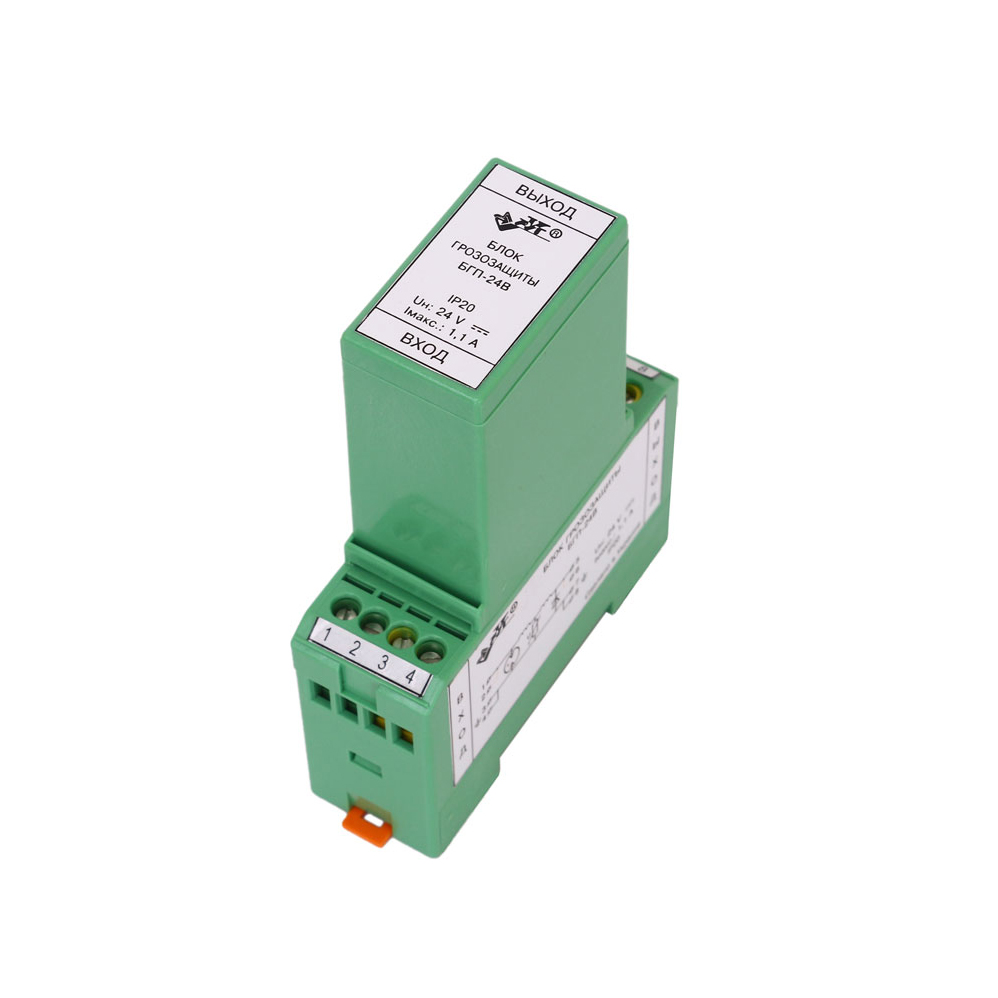

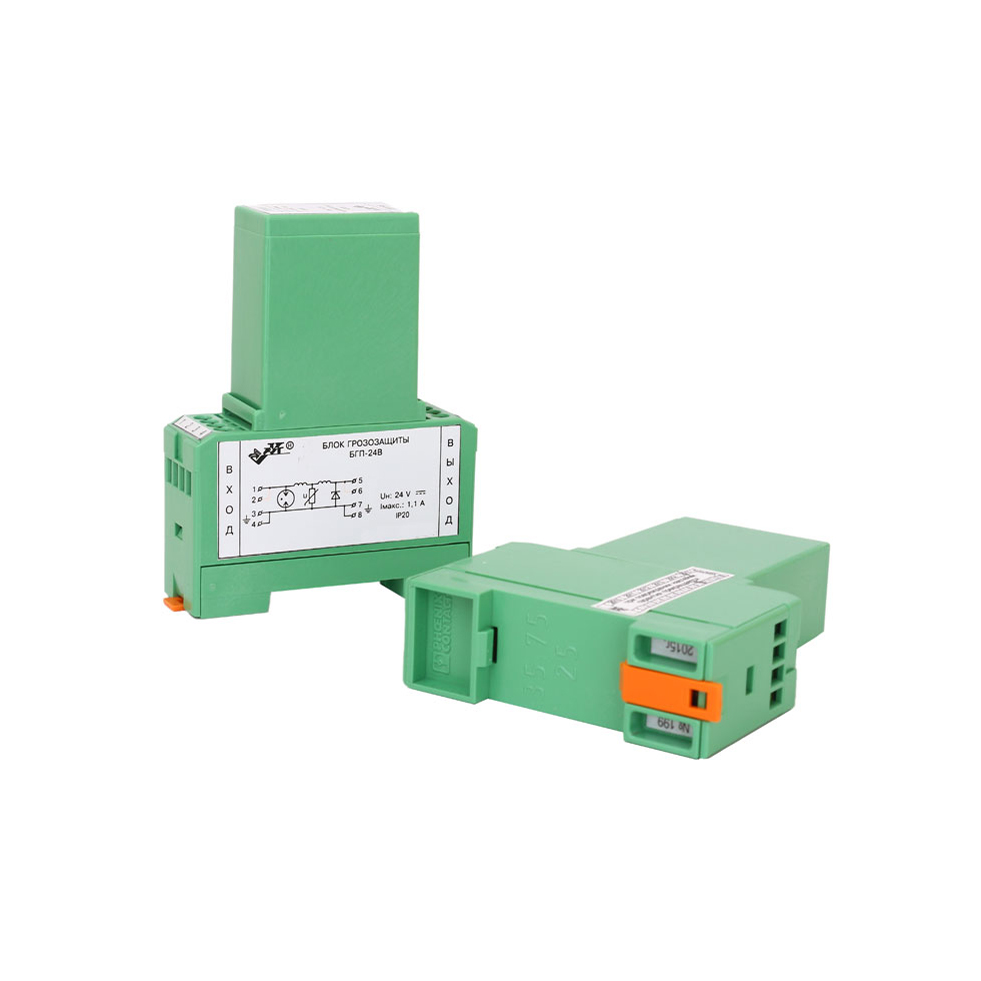

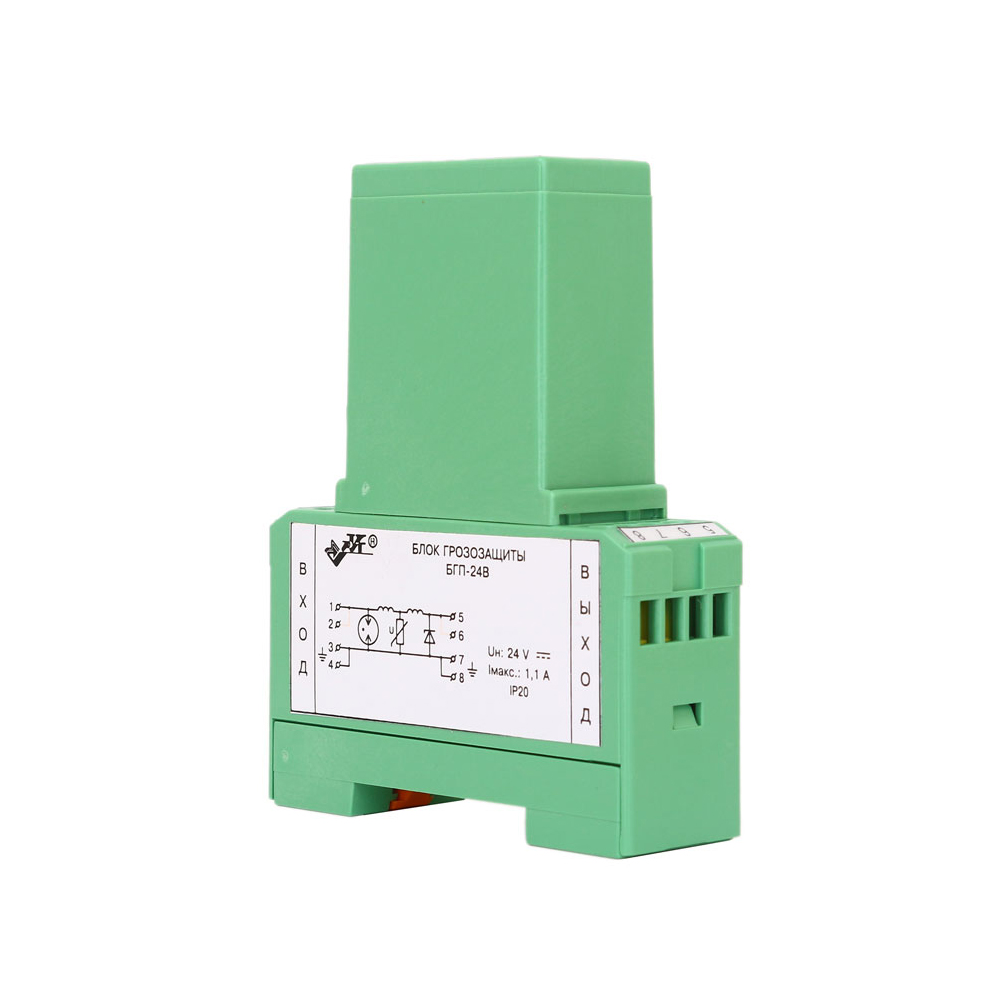

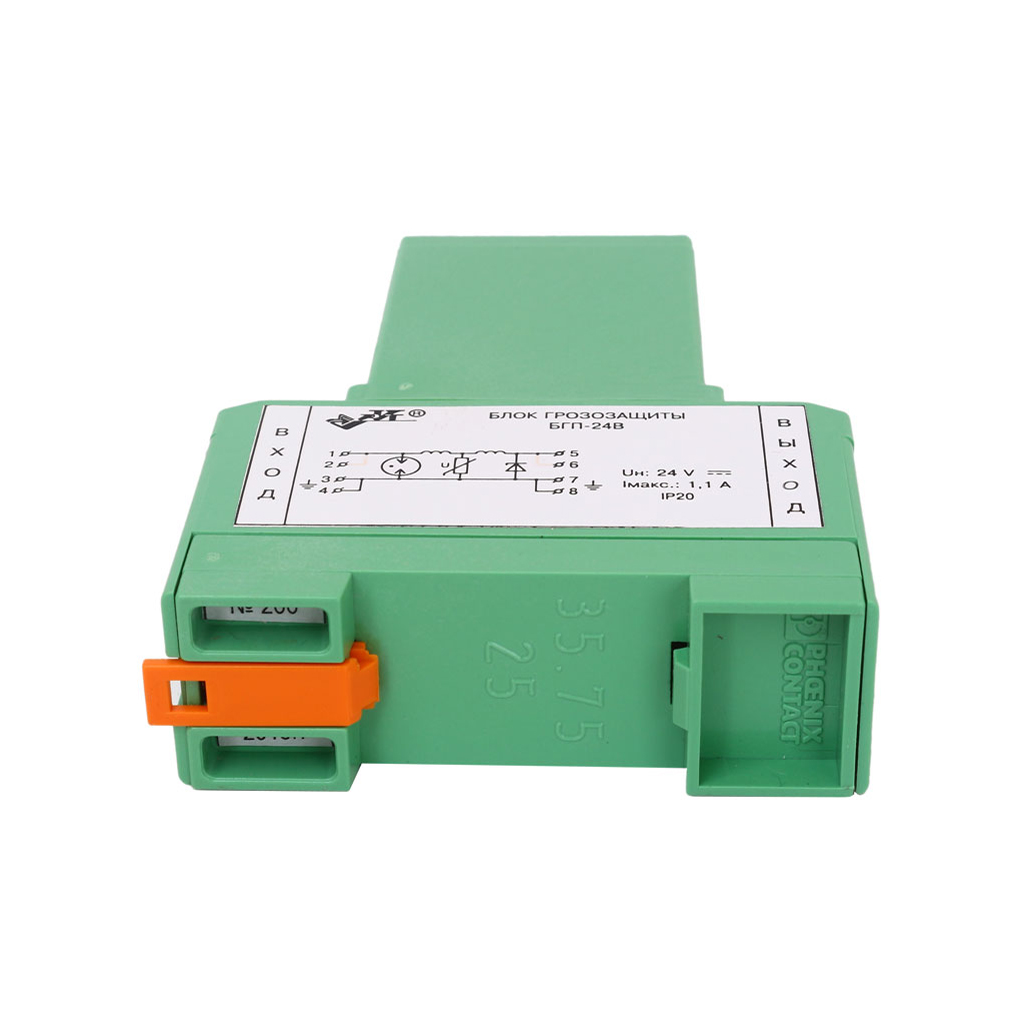

Электронная схема, которая встроена в блок грозовой защиты БГП-24В, выполняющая снижение энергии проникающего перенапряжения, смонтирована на печатной плате, размещенной внутри пластикового корпуса, предназначенного для монтажа на рейки формата DIN. Эта плата располагается на нижней части корпуса, на которой также размещены клеммы подсоединения к внешним электроцепям. В центральной части печатной платы закреплен грозозащитный модуль, который может легко сниматься. Таким образом достигается удобство обслуживания блока.

Верхняя крышка корпуса соединяется с основанием с помощью защелкивающихся приспособлений.

Устанавливается блок в конце связующей линии, поэтому относится к защитным устройствам 1-ой ступени.

Правильное название

Блок грозозащиты БГП-24В

Питающее постоянное напряжение

24 В

Верхний предел питающего напряжения

28 В

Верхний предел силы рабочего тока

1 100 мА

Проходное сопротивление

<500 мОм

Верхний предел безопасного импульсного напряжения

10 кВ

Сила разрядного тока (8/20мкс)

5 кА

Верхний предел силы разрядного тока (8/20мкс)

10 кА

Верхняя граница полосы пропускания (по уровню -3 дБ)

>0,2 МГц

Амплитуда (импульсная, постоянная) срабатывания газоразрядников (до 0,1 кВ/с)

90 В

Верхний предел импульсной амплитуды срабатывания газоразрядников (до 1 кВ/мкс)

400 В

Верхний предел выходной остаточной импульсной амплитуды (до 1 кВ/мкс)

33 В

Верхний предел выходной остаточной импульсной амплитуды (для 5кА, 8/20 мкс)

35 В

Климатическое исполнение

УХЛ1

Допустимый температурный интервал

(+5÷+50) °C

Верхний предел внешней влажности

80% при +25 °C

Степень защиты

IP20

Масса

500 грамм
