Описание

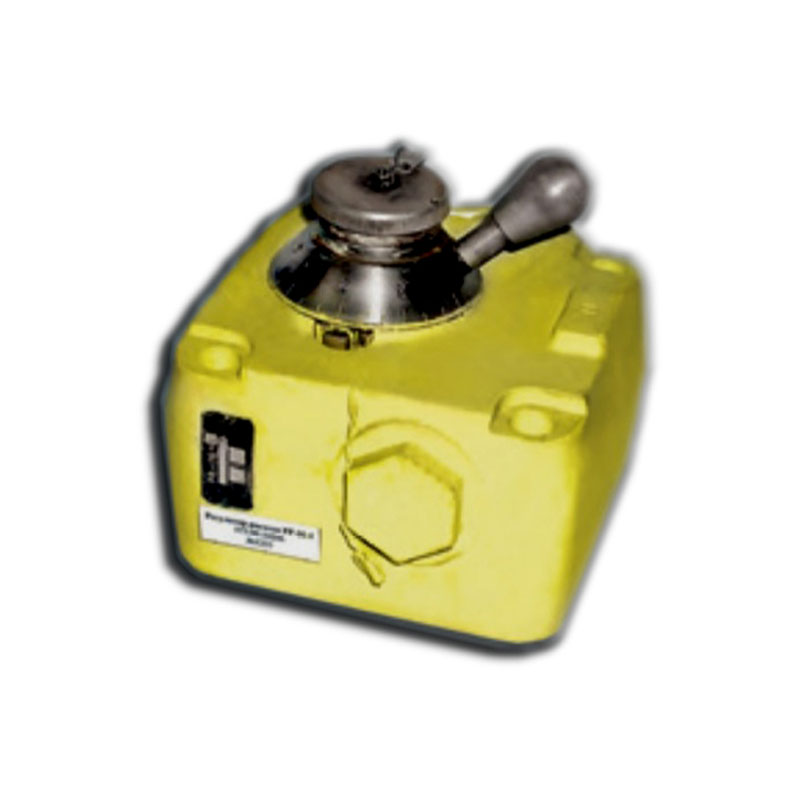

Регулятор расхода РР-16 (577-99.10246), и его модификация регулятор РР-16-1- это специальные устройства для поддержания давления в гидравлических системах.

Об оборудовании

При помощи данного устройства можно поддерживать текущее значение расхода жидкости. Этот процесс происходит вне зависимости от изменения значения давления в подводящем и отводящем потоке. Широко применяется в системах СГ и ГСУ.

Заводское название

Регулятору расхода РР-16 присвоен номер чертежа АЕИУ.306142.003. Также он известен под названием – 577-99.10246.

Характеристики

  • Диаметр ДУ составляет 16.
  • Входное значение давления в максимальном значении составляет 25 МПа.
  • Максимальный расход жидкости равен 80 литров за 60 секунд, 0,00125 метра кубических в секунду.
  • Минимальный расход жидкости равен 2 литра за 60 секунд, 0,000032 метра кубических в секунду.
  • Значение гидравлического сопротивления во время максимального значения расхода составляет 1,5 МПа.
  • Вес изделия 4 килограмма.

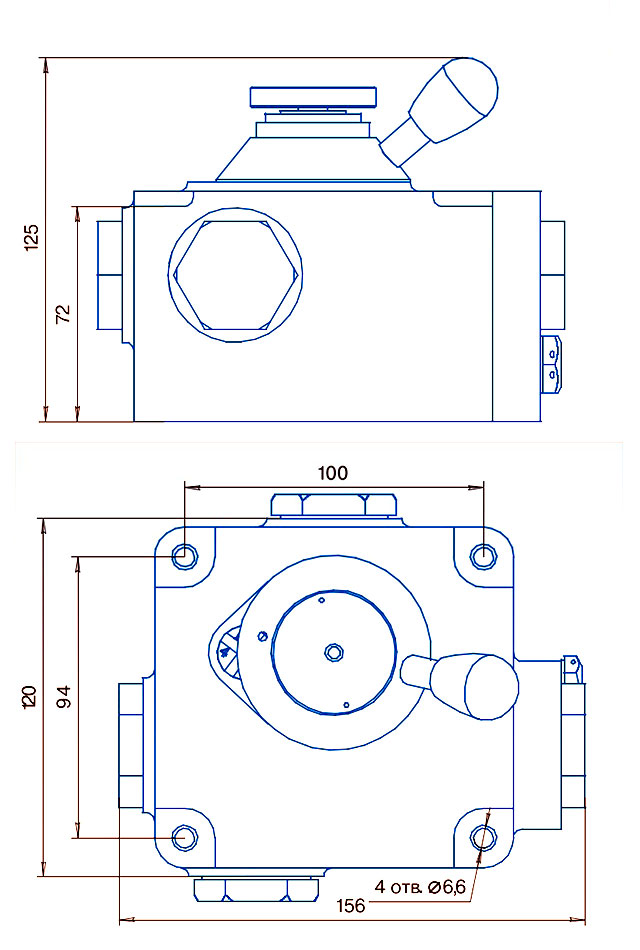

схематическое изображение размеров регулятора расхода РР-16 и РР-16-1

Схематический вид размеров регулятора

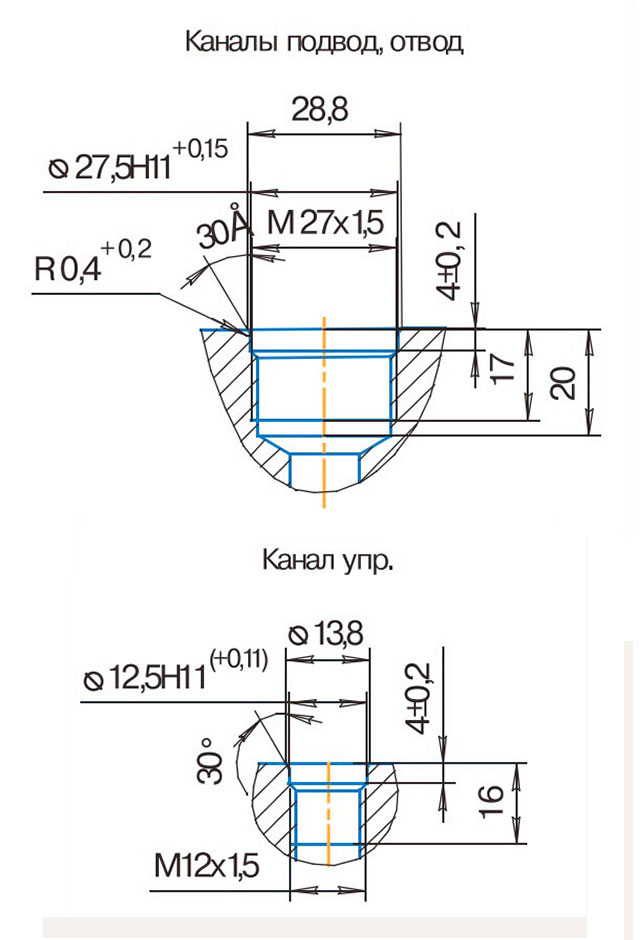

схематическое изображение каналов регулятора расхода 577-99.10246

Схематический вид подводящих, отводящих и каналов управления регулятора
