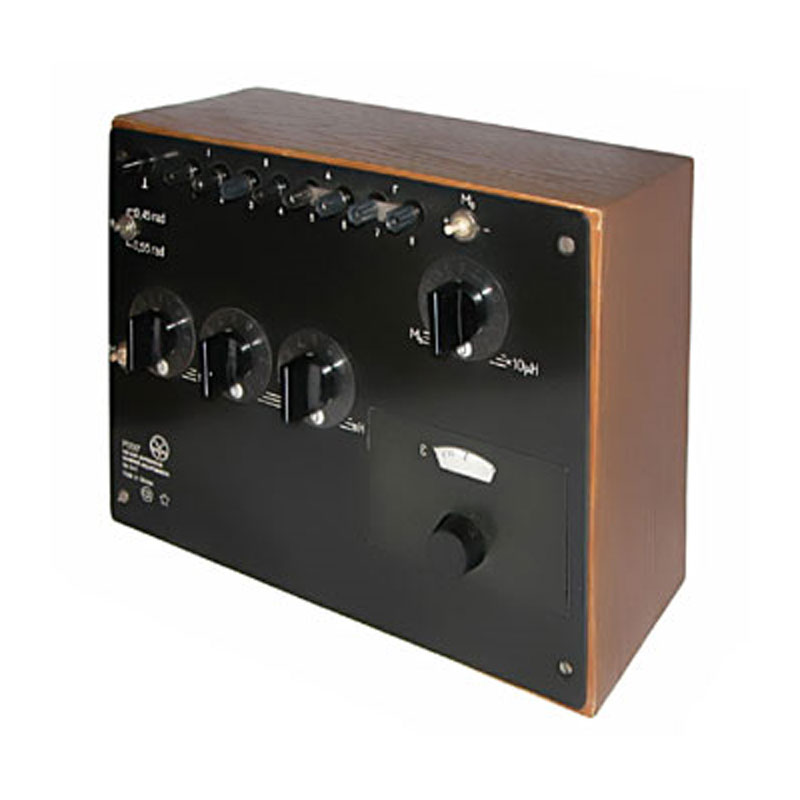

Магазин комплексной взаимной индуктивности Р5017 со встроенными ферромагнитными сердечниками – это прибор, используемый как образцовая мера при эксплуатации или производстве трансформаторных приборов, питание которых осуществляется за счет сети с переменным током мощностью 50 Герц.

Характеристика

Данные
Частота при нормальном значение 50 Hz
Значение тока при нормальном состояние в первичной цепи 0,125 А
Значение угла между векторами 900
Значение аргумента сопротивления во вторичной цепи ± 0,1 rad
Значение модуля сопротивления во вторичной цепи 400 Ω
Значение аргумента сопротивления в первичных цепях φ1

φ1' = 0,45 rad

φ1'' = 0,55 rad

Значение модуля сопротивления в первичной цепи 90 Ω
Изменение модуля остаточной взаимной индуктивности в диапазоне ±150 μH
Изменение аргумента взаимной индуктивности в диапазоне 4,5 - 10º
Изменение взаимной индуктивности в диапазоне ±12,99 mH
Рабочая температура 10 – 350С
Влажность воздуха, не более 80 %
Габариты прибора, мм 315 х 405 х 240
Вес устройства, не более 12 кг

Допустимая погрешность прибора

Как и в любой другой измерительной технике, в магазине индуктивности Р5017 существуют небольшие погрешности при измерениях:

  • Предел допускаемой погрешности модуля взаимной индуктивности (обозначается как ΔМ), если М ≤ 12 mH, измеряется по данной формуле ΔМ = ±(14 х 10 - 3 + 1,1 х 10 - 3 х М), где М – это номинальное значение этого модуля, обозначается в mH.
  • Погрешность в аргументе модуля индуктивности(обозначается  как Δε) равна ± 0,4º, если М ≥ 0,1, обозначается в mH.
  • Допустимая погрешность модуля остаточной индуктивности (обозначается как ΔМ), равна ±15 mH.
  • Погрешность модуля сопротивления в первичной цепи (обозначается как ΔZ1), равна ±5 Ω.
  • Предел допускаемой погрешности аргумента сопротивления в первичной цепи (обозначается как Δφ1), равна +0,02 rad.
  • Погрешности модуля сопротивления во вторичной цепи (обозначается как ΔZ2), равен ±20 Ω.
  • Предел допускаемой погрешности в углу между данными векторами (обозначается как М и М0(λ)), равна ±10º.
