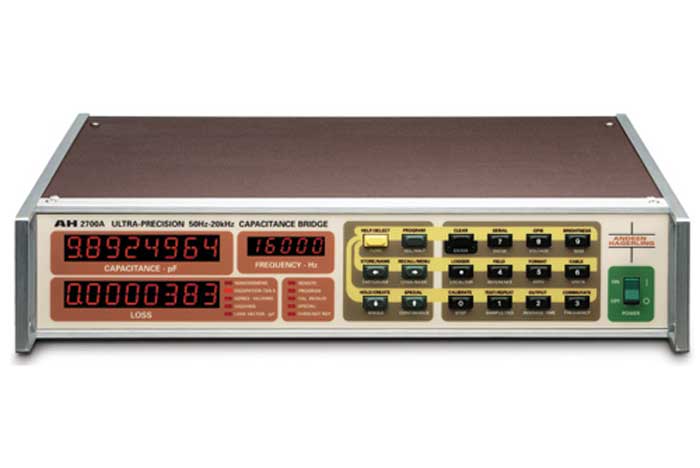

Емкостные мосты Andeen-Hagerling 2700А и 2500А
Описание
Емкостные мосты Andeen-Hagerling 2700А и 2500А предназначены для измерения емкости в частотном диапазоне от 50 Гц до 20 КГц с погрешностью до 5 ppm (1х10-6), временной стабильностью до 1 ppm/год и температурной стабильностью до 0,03 ppm/С.
| Параметры | Значение | |
| 2700А | 2550А | |
| Измерительная частота | 50 Гц-20 кГц | 1кГц |
| Измеряемые парамегры | Cs, Ср, D, Rs, Rp, G | Cs, Ср, D, Rs, Rp, О |
| Диапазон измерений: С D | 0,1 аФ -1,65 мкФ -(0,1 аФ - 0,165 мкФ) | 0,1 аФ -1,65 мкФ -(0,1 аФ - 0,165 мкФ) |
| ±(М0- -3-10 ) | ±(М0- -3-10 ) | |
| Пределы допускаемой погрешности измерений при частоте 1 кГц: относительной - по С, 10" абсолютной - по D | ± (5 - 760) ±(3-10- -8-10- ) | ±(5 - 760) ±(3-10- -8-10"') |
| Пределы допускаемой погрешности измерений в диапазоне рабочих частот: относительной - по С, 10' абсолютной - по D | ±(5-6000) ±(3-10- -0,01) | - |
| Температурный коэффициент в диапазоне 1 пФ - 1 мкФ при частоте 1 кГц, Ю- -К-* | 0,04-2 | 0.04-2 |
| Измерительное напряжение | 1 МВ-15В | 1 МВ-15В |
| Быстродействие, с | 0,030 - 0,4 | 0,030 - 0,4 |
| Напряжение питания (при частоте 48-440 Гц), В | 100 - 240 | 100-240 |
| Потребляемая мощность, ВА | 25 | 25 |
| Условия применения: диапазон температур окружающего воздуха, относительная влажность воздуха, не более, % атмосферное давление, кПа | 0-45 85 84- 106,7 | 0-45 85 84-106,7 |
| Средний срок службы, лет | 10 | 10 |
| Габаритные размеры (ДхШхВ), мм | 432x432x89 | 432x432x89 |
| Масса, кг | 8,2 | 8,2 |
