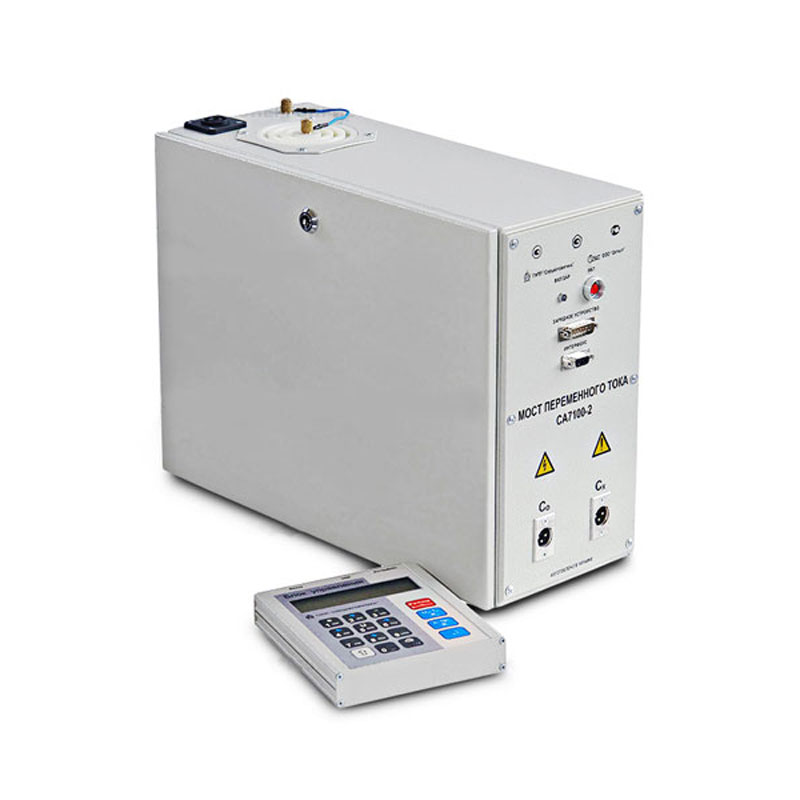

Мост СА-7100
Описание
Мост СА-7100 является высоковольтным автоматическим мостом переменного типа, который используется для проведения промышленных измерений в электрических по исполнению емкостях, при вычислительной работе в тангенсах угла с диэлектрической потерей, сопротивления материала постоянному току. Дополнительно высчитываются показатели по напряжению и частоте в переменном варианте тока. Выпускается устройство в двух модификациях: первая СА-7100-2; вторая СА-7100-3.
Сфера применения высоковольтного моста
- Устройство, он же мост СА-7100, используется для контроля изоляции отдельных элементов электрического оборудования и инструментария;
- выполнение измерений рабочих параметров электронного оборудования в процессе его производства;
- проведение калибровки, метрологических исследований и поверки различной измерительной техники.
Конструкционные особенности
Высоковольтный мост включает в своей конструкции два блока:
- блок управления – он устанавливается в рабочей зоне оператора и используется для управления работой всего моста;
- измерительный блок – располагается в измерительной зоне и применяется для выполнения всех функциональных исследований, поддерживаемых мостом.
Связь между этими двумя блоками реализована при помощи оптоволоконного кабеля.
Характеристики
|
Параметр |
Значение |
|
Питающая сеть (однофазная, переменный ток): |
220±22В, 50±2Гц |
|
Питание измерительного блока: |
от встроенного аккумулятора |
|
Встроенный эталонный конденсатор С0: |
50...200пФ |
|
Напряжение на встроенном эталонном конденсаторе: |
кВ10 |
|
Эталонный конденсатор производен с показателем емкости: |
10.....1000пФ |
|
Эталонный вариант конденсатора пропускает значения силы тока: |
10.....10000мкА |
|
Пределы допускаемого тока, проходящего по объекту измерения: |
0 А.....0,5 А |
|
Показатель емкости вычисляется в пределе: |
от 0 до С0 х 1000 |
|
Тангенс потери угла имеет два предела: |
0.....1 |
|
Диапазоны в которые может укладываться погрешность в моменты измерений и вычислений: |
|
|
- емкость (размер) |
±5х10-2% |
|
- при использовании внешнего конденсатора эталонного типа |
±1х10-2% |
|
- показатель по тангенсу (угол потерь) |
(±1х10-4)+0,01×tgα% |
|
- значение по напряжению |
±1,5% |
|
- частотное значение |
±0,1% |
|
- сопротивления (только для модификации СА7100-3) |
±2,5% |
|
Продолжительность непрерывной работы измерительного блока: |
|
|
- СА7100-2 |
не меньше 50часов |
|
- СА7100-3 |
не меньше 25часов |
Комплектация
- блок управления;
- измерительный блок;
- измерительный 25-метровый кабель с внешним изготовлением изоляции, способной выдерживать напряжение до 10кВ;
- техническая документация;
- эксплуатационная инструкция.
