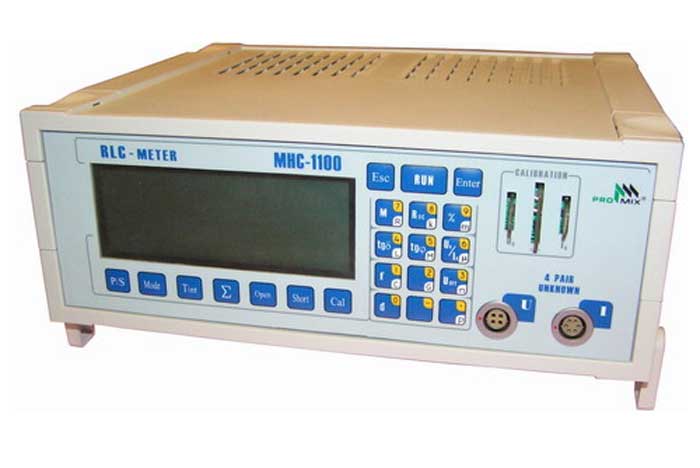

RLC-метр МНС 1100

No votes yet

RLC-метр МНС 1100 предназначен для автоматического определения параметров импеданса (емкости С, индуктивности L, активного сопротивления R, взаимной индуктивности М, тангенса угла потерь tg и тангенса угла фазового сдвига tg (добротности QC и QL)) по любой из двухэлементных схем замещения, а также процентных отклонений с представлением результатов измерений в цифровом виде.

Область применения

RLC-метр может быть использован для выполнения метрологических работ, при контроле электро- и радиотехнических изделий, в научных исследованиях, при измерениях неэлектрических величин с использованием измерительных преобразователей любого типа.

Технические характеристики
Измеряемая величина Диапазон
R, Ом от 1х10-5 до 1х1012
C, Ф от 1х10-17до 1000
L, Гн от 1х10-10 до 1х108
M, Гн от 1 10-6 до 1
tgd, отн. единицы от 1х10-5 до 1х105
tqj, отн. единицы от ± 1х10-6 до ± 1х 105
RПТ, Ом от 1х10-5 до 1х1011
Процентные отклонение % ± 100
Рабочие частоты: переменный ток,Гц От 0,5 до 1х105
Класс точности -на основной частоте 1кГц
-при калибровки по внешней образцовой мере
0,01/0,001
0,01/0,003
Дискретность установки рабочей частоты не хуже 3х10-5
Погрешность задания рабочей частоты менее 2х10-5
Погрешность измерения взаимной индуктивности на основной частоте 1кГц не более 0,1%
Диапазон значений напряжения переменного тока на объекте измерений (в зависимости от значений измеряемых величин),В от 0,01 до 4
Время измерения на частоте 1кГц, сек не более 3

Функциональные возможности

RLC-метр МНС 1100 обеспечивает:

  • автоматический выбор характера реактивности объекта измерений по критерию «превалирующий параметр»
  • учет начальных параметров,
  • усреднение результатов измерений,
  • устранение влияния сетевых помех (на отдельных оговоренных частотах),
  • измерение с регулировкой значения напряжения перемененного тока, подаваемого на объект измерения,
  • два режима измерений: разовый — для измерения неизвестных величин; следящий — для непрерывного измерения изменяющихся во времени величин,
  • четырехпарное подключение объекта измерения.
