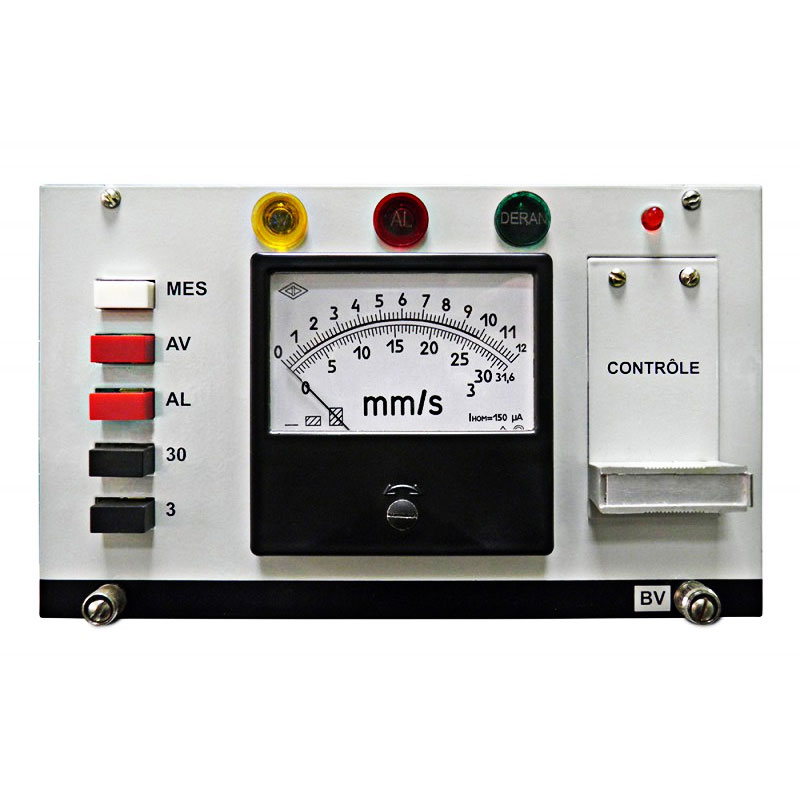

Блок ВВК-331

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок вибрации для устройства ВВК-331 – оборудование, работающее в составе комплекса приборов, контролирующих заданные параметры работы. Оно ориентировано на работу в непрерывном режиме с возможностью передачи полученных данных оператору, их фиксации и формирования отчётности. Устройство эксплуатируется в комплексе со стандартными средствами регистрации и отображения.

Назначение блока вибрации ВВК-331

Основным назначением блока вибрации является определение среднеквадратичного показателя скорости вибрации, её индикация, а также формирование предупредительных (когда полученные параметры приближаются к уровню критических) и аварийных сигналов. Заданные пороговые значения устанавливаются исходя из особенностей работы конкретной модели оборудования. также оператор получает соответствующий сигнал в случае повреждения канала, в случае выхода питающего напряжения за установленные предельно допустимые границы.

Устройство и процесс работы

Блок ВВК-331 входит в устройство ВВК-331, а уже в его составе входят квадратичный детектор, интегратор-усилитель, работающий от сети постоянного тока, а также схемы индикации, автоматики и управления. Функции устройства ограничиваются формированием управляющих сигналов в цепях сигнализации, а также токового гальванически развязанного сигнала, который необходим для работы устройств регистрации. Не менее важной задачей оборудования становится выделение электросигнала, среднеквадратичное значение которого пропорционально виброскорости.

Блок вибрации в ходе своей работы также преобразует сигналы, снимаемые с выхода вибропреобразователя, в сигналы, которые пропорциональны виброскорости. По результатам выполненных блоком операций может быть выполнено в случае необходимости переключение режима работы, а также индикация полученных показаний и сигнализация в случае аварийной ситуации.

Характеристики

Полная мощность потребления устройства

120 ВА

Пределы рабочей частоты

20 ÷ 1000 Гц

Измерение виброскорости

1 ÷ 10; 3 ÷ 30 мм/с

Предельные значения сигналов токового выхода

0,5 ÷ 5 мА

Количество измерительных каналов

4 ÷ 20

Параметры реле автоматики при коммутации нагрузки

максимальный рабочий ток

0,1 А

напряжение

220 В / 50 Гц

Напряжение питания

+24 В; ±15 В

Вес оборудования

2,5 кг

Срок службы

более 10 лет

Температура эксплуатации устройства

+5 ÷ +40 ˚С
