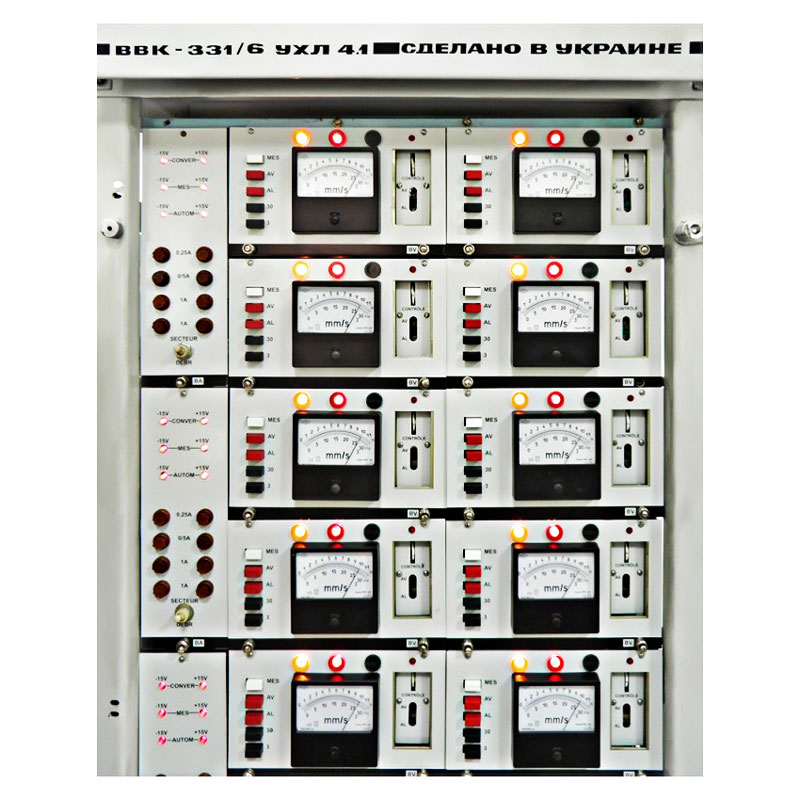

Контрольно-сигнальное устройство ВВК-331 необходимо для создания системы эффективного контроля параметров вибраций неимпульсного характера, а также формирования дискретного и аналогового сигнала, который пропорционален среднеквадратичной величине виброскорости корпусов подшипников турбомашин, работающих под нагрузкой или в момент их пуска

Применение устройства ВВК-331

ВВК-331 используется как один из элементов системы измерения, который устанавливается на этапе введения в эксплуатацию стационарных газовых, водяных, паровых турбин, турбоагрегатов, компрессоров, работающих в металлургической, энергетической, нефтегазовой отрасли.

Основными задачами установки устройства этого типа является автоматическое измерение среднеквадратичного значения виброскорости перечисленных агрегатов, индикация полученных значений. В случае превышения значения, заданного оператором, срабатывает аварийная или предупредительная сигнализация. При необходимости есть техническая возможность для подключения приборов, которые будут автоматически регистрировать полученные данные для дальнейшего формирования отчётности.

Рабочий процесс

Устройство ВВК-331 основывается на работе пьезоэлектрического пибропреобразователя, который преобразовывает измеренный диапазон вибрации корпуса подшипниковых элементов турбины в электрический сигнал. После обработки полученных данных информация может обрабатываться соответствующим программным обеспечением, формируя при этом полную отчётность о состоянии агрегата.

В случае необходимости система подаст сигнал исполнительному устройству, которое включит сигнализацию. В зависимости от поставленных задач и количества необходимых для работы измерительных каналов (есть возможность выбора от 4 до 20) производитель предлагает 10 модификаций устройств типа ВВК-331.

Питающее напряжение

220 В / 50 Гц

Максимальная потребляемая мощность устройства

120 ВА

Диапазон рабочей частоты

20 ÷ 1000 Гц

Измерение виброскорости

1 ÷ 10; 3 ÷ 30 мм/с

Допустимая приведенная погрешность

± 15 %

Количество измерительных каналов

4 ÷ 20

Диапазон рабочих температур

усилитель преобразователя

+10 ÷ +100 ˚С

датчик видеопреобразователя

+5 ÷ +70 ˚С

блоки питания, вибрации, коммутации

+5 ÷ +40 ˚С

Коэффициент преобразования

0,8 ÷ 1,5 мВ/%

Вес оборудования (в зависимости от исполнения)

82 ÷ 403 г
