Измеритель параметров изоляции Вектор-2.0М – специализированное электротехническое устройство (мост переменного тока), обеспечивающее проведение широкого спектра измерений параметров изоляционных материалов и обмоток. Функционирует в комплексе с дополнительным оборудованием, приобретаемым отдельно. Отличается от аналогов расширенными диапазонами измерений, низкой погрешностью измерений, повышенной точностью измерений, наличием встроенной системы защиты. Устройство снабжено пультом ДУ, а также интерфейсом для подключения к ПК с целью дистанционного управления посредством специализированного ПО.

Назначение

Мост Вектор-2.0М предназначен для комплектования стационарных и передвижных электротехнических лабораторий (мастерских), осуществляющих ремонтные и пуско-наладочные работы на объектах промышленного назначения. Устройство обеспечивает проведение измерений параметров изоляционных материалов, кабельной продукции и обмоток эл.технического оборудования, находящегося под рабочим напряжением. Функционал прибора позволяет с высокой точностью определять напряжение, силу тока, углы сдвига фаз, мощность (реактивная/активная), частоту тока, коэф. мощности тока, а также комплексное сопротивление однофазных и трехфазных сетей эл.оборудования, функционирующего на переменном токе промышленной частоты. Построение соответствующей измерительной схемы осуществляется совместно с прибором Вектор-К63.

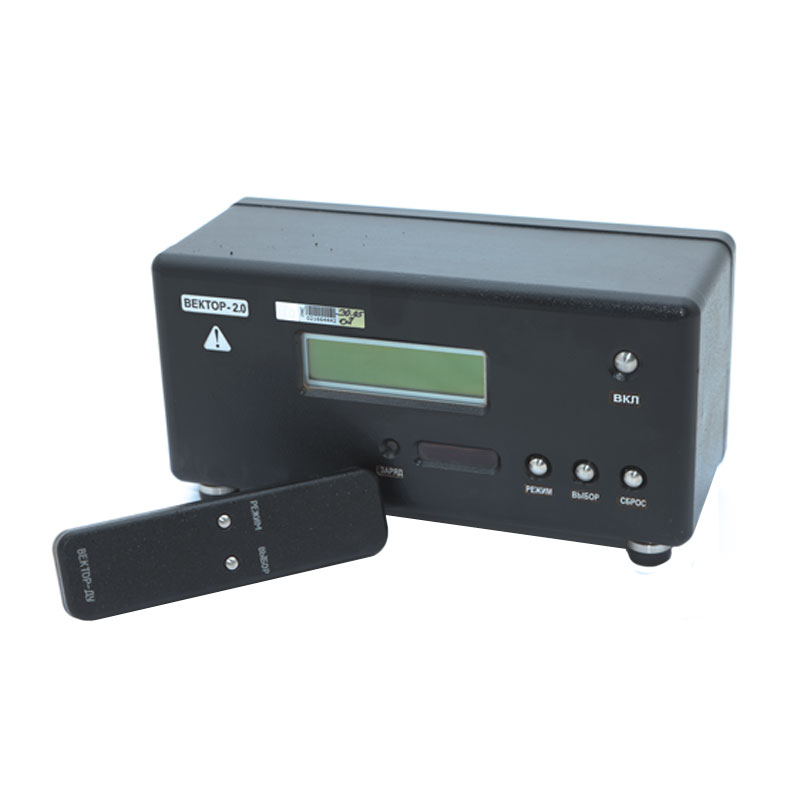

Измеритель Вектор-2.0М представляет собой блок прямоугольной формы. На переднюю сторону выведена панель управления, включающая 2-строчный дисплей, кнопку включения/выключения, кнопки настройки, разъемы подключения доп.оборудования. На заднюю панель выведены клеммные соединения и разъемы для подключения доп.оборудования и линий питания. Управление посредством пульта ДУ осуществляется через отдельно подключаемый блок инфракрасного приемопередатчика.

Комплект поставки устройства включает измерительный блок, внешний блок питания, блок инфракрасного приемопередатчика, пульт ДУ с элементами питания типа АА, комплект кабелей, CD-диск с ПО, техническую документацию, а также чемодан для хранения и транспортировки прибора.

Название предприятия ОСТ

Измерительный мост Вектор-2.0М

Параметры сети питания

Переменный ток, 220В, 50Гц/АКБ 12В, 1,2А*ч

Время непрерывной работы от АКБ, час.

4,0

Время полной зарядки АКБ, час.

12,0

Мощность, потребляемая устройством, Вт:

 - при проведении измерений

 - при работе в режиме зарядки АКБ



10,0

5,0

Дальность работы пульта ДУ, м

2,5

Режимы измерений

Без усреднения/С усреднением

Длительность измерений, максимум, сек:

 - в режиме усреднения результатов

 - в режиме без усреднения результатов



90,0

10,0

Диапазон измерения:

 - емкость

 - тангенс угла диэлектрических потерь

 - напряжение

 - сила тока

 - частота

 - угол сдвига фаз

 - мощность полная

 - мощность активная

 - коэф. трансформации

 - комплексное сопротивление



От 1,0 пФ до 9,9 мкФ

От 0 до 9,9

От 1,0 до 500,0 В

От 2,0 мкА до 5,0 А

От 48,0 до 52 Гц

От 0 до ±180°

От 100 мВА до 2,5 кВА

От 200 мВт до 2,5 кВт

От 1 до 500

От 2,0 мОм до 300,0 кОм

Электрическая емкость входов, пФ

100,0

Емкость встроенной энергонезависимой памяти (кол-во записей)

1635

Диапазон регулировки временного интервала автоматической записи результатов измерения

От 1 мин до 24 час

Шаг регулировки диапазона временного интервала автоматической записи результатов измерения, мин

1,0

Кол-во записей, фиксируемых в автоматическом режиме запоминания результатов измерения, максимум за один сеанс

999

Прогнозируемая средняя наработка на отказ, час

8000

Допустимая температура окружающей рабочей среды, °С

От -10,0 до +40,0

Габаритные характеристики устройства (размер), мм:

 - блок измерения

 - блок инфракрасного приемопередатчика

 - блок питания

 - пульт ДУ



300х140х130

95х70х55

120х70х70

185х45х25

Весовые характеристики устройства (масса), кг:

 - блок измерения

 - блок инфракрасного приемопередатчика

 - блок питания

 - пульт ДУ



6,0

0,4

0,5

0,4
