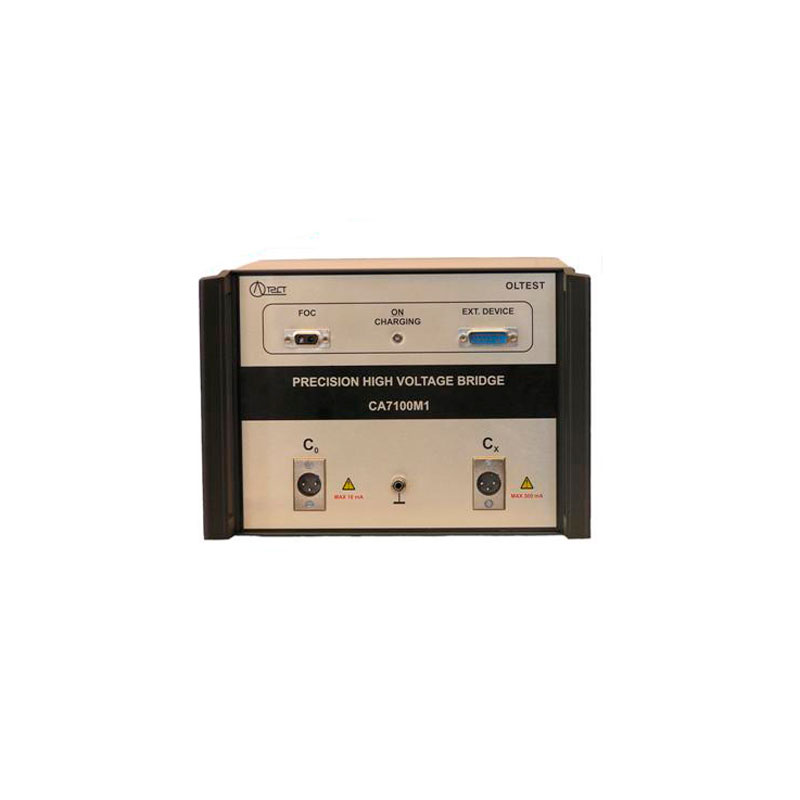

Мост прецизионный высоковольтный СА7100М1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Мост прецизионный высоковольтный СА7100М1 применяется при проведении научных исследований и контроле характеристик промышленной продукции, например, изоляции кабелей и проводов (ГОСТ 12179-76).

Устройство и принцип действия

Схема измерительной цепи моста реализованная на основе компаратора токов с тесной индуктивной связью, существенно отличается от традиционных схем измерительных цепей подобных прецизионных высоковольтных мостов. Во-первых, отсутствует цепь, уравновешивающая активную составляющую тока объекта измерения. Во-вторых, количество витков обмотки W0, используемой для уравновешивания моста в пределах поддиапазона, регулируется с дискретностью 1 виток, что соответствует трем десятичным декадам, в то время как обычно в прецизионных мостах регулируемая обмотка имеет, по меньшей мере, шесть декад.

Основой процесса измерения является вариационный метод. Используемая в мосте разновидность этого метода измерения предусматривает изменение (вариацию) отношения магнитных потоков в сердечнике компаратора на известное с необходимой точностью значение. Указанная вариация осуществляется изменением числа витков обмотки W0. Разность значений измеряемой величины до и после вариации используется в качестве калибровочного сигнала. Вычисления, необходимые для получения результата, осуществляет персональный компьютер (ПК).

Блок измерительный моста обеспечивает измерение емкостей на первых 4-х п/д при отношении СХ к С0 в диапазоне от 0,01 до 1000. Для измерения емкостей при бόльших отношениях совместно с блоком измерительным используются расширители диапазонов СА7150 и СА7151, представляющие собой прецизионные двухступенчатые трансформаторы тока.

Характеристики

1 0,01…0,1 ±[2·10-3 +2·10-4(C0/CX -10) +|tgδX – tgδ0|] ±[2·10-5 + 2·10-6·(C0/CX -10) 1 +0,005·| tgδX – tgδ0|] 0,5 3-х зажимное
2 0,1…1,0 ±[1·10-3 + |tgδX – tgδ0|] ±[1·10-5 + 0,005·|tgδX – tgδ0|] 0,5 3-х зажимное
3 10…10 во второй степени ±[1·10-3 + |tgδX – tgδ0|] ±[1·10-5 + 0,005·|tgδX – tgδ0|] 0,5 3-х зажимное
4 10 во второй степени…10 в третей степени ±[2·10-3 + |tgδX – tgδ0|] ±[2·10-5 + 0,005·|tgδX – tgδ0|] 0,5 3-х зажимное
5* 10 в третей степени…10 в четвертой степени ±[5·10-3 + |tgδX – tgδ0|] ±[5·10-5 + 0,005·|tgδX – tgδ0|] 0,03…5 4-х зажимное
6* 10 в четвертой степени…10 в пятой степени ±[5·10-3 + |tgδX – tgδ0|] ±[5·10-5 + 0,005·|tgδX – tgδ0|] 0,3…50 4-х зажимное
7** 10 в пятой степени…10 в шестой степени ±[1·10-2 + |tgδX- tgδ0|] ±[1·10-4 + 0,005·|tgδX- tgδ0|] 3…500 4-х зажимное
8** 10 в шестой степени…10 в седьмой степени ±[1·10-2 + |tgδX- tgδ0|] ±[1·10-4 + 0,005·|tgδX- tgδ0|] 30…500 4-х зажимное

* – при использовании расширителя диапазона СА7150
** – при использовании расширителей диапазона СА7150 и СА7151
